ГОСТ 7805-70: болты с шестигранной головкой класса точности А

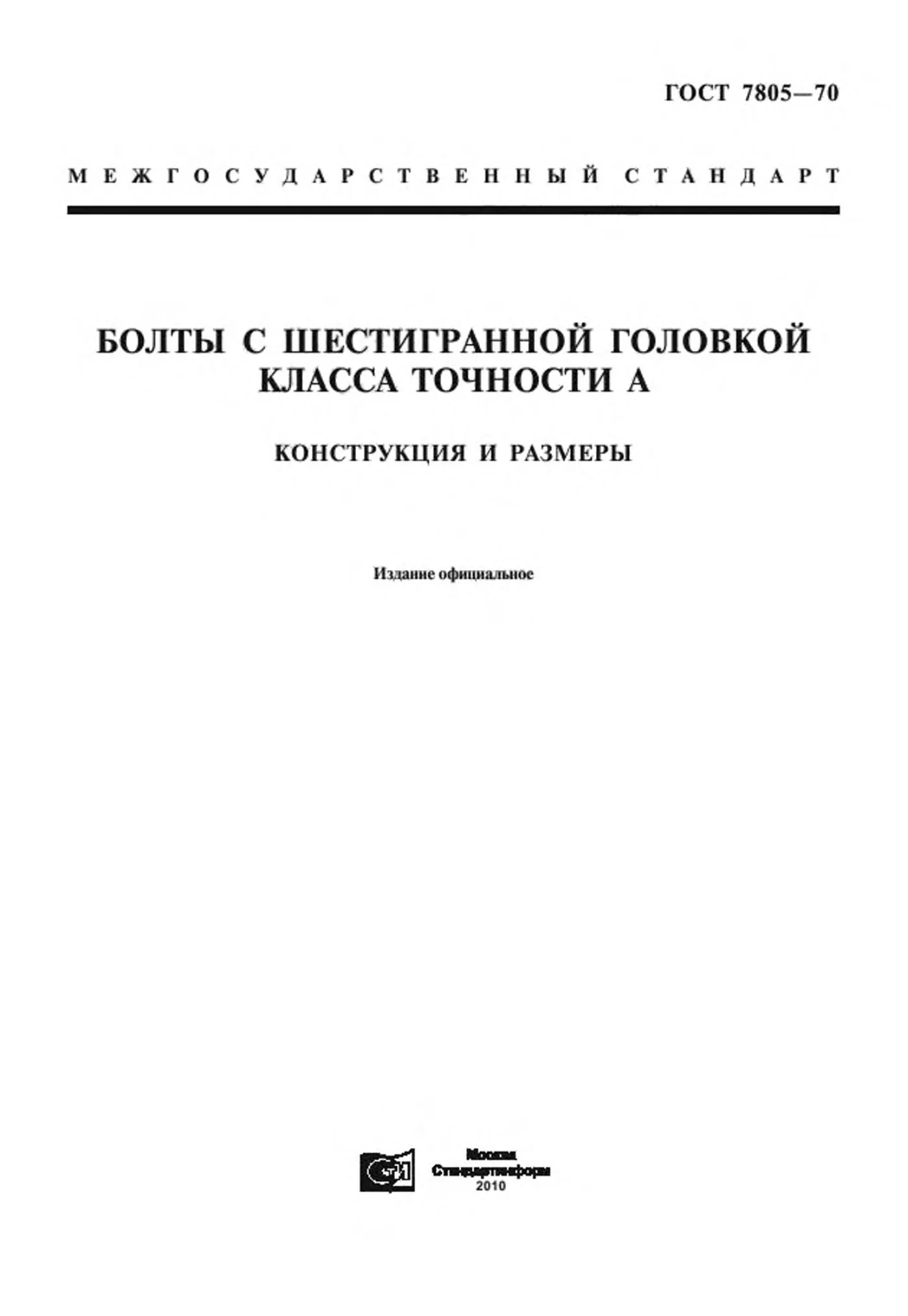

ГОСТ 7805-70 - межгосударственный стандарт на болты с шестигранной головкой повышенной точности, то есть класса точности А. Он утверждён постановлением Комитета стандартов при Совете Министров СССР от 4 марта 1970 года № 270 и заменил ГОСТ 7805-62. Дата введения - 1 января 1972 года, а в части размера «под ключ» 13 мм - 1 января 1973 года. Пересказ ниже сделан по изданию 2010 года с Изменениями № 2–6.

Что регулирует ГОСТ 7805-70

Стандарт охватывает болты с диаметром резьбы от 1,6 до 48 мм, то есть гораздо более широкий ряд, чем у болтов нормальной точности. Он задаёт конструкцию и размеры: чертёж четырёх исполнений, таблицу размеров головки и стержня и длины резьбы для каждой длины болта. Технические требования к материалу, классам прочности и покрытиям вынесены в ГОСТ 1759.0-87.

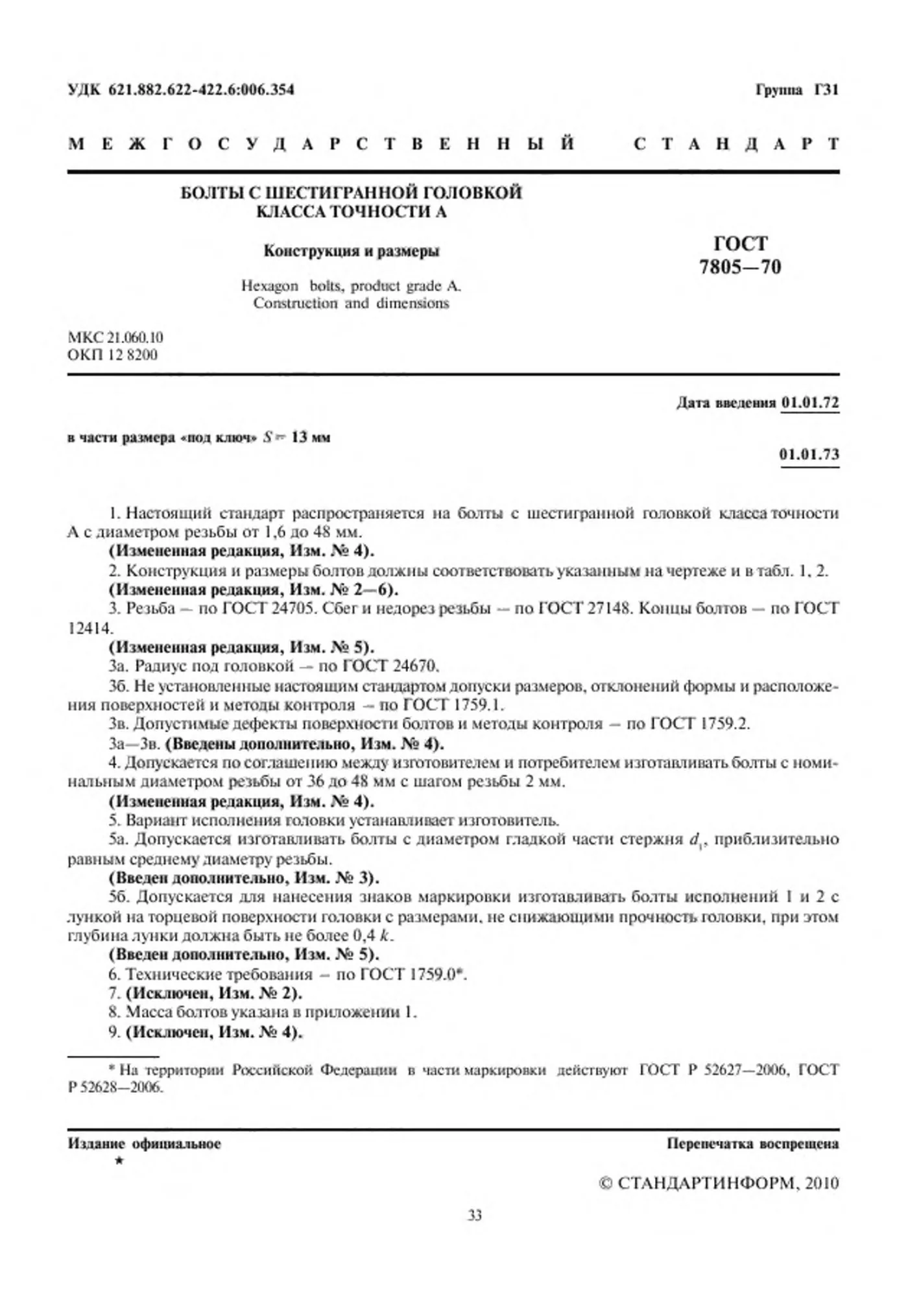

Профиль резьбы взят из ГОСТ 24705, её сбег и недорез оформляют по ГОСТ 27148, а торец стержня - по ГОСТ 12414. Радиус под головкой берут из ГОСТ 24670, допуски и методы контроля - из ГОСТ 1759.1, а допустимые дефекты поверхности - из ГОСТ 1759.2. В части маркировки в России действуют ГОСТ Р 52627-2006 и ГОСТ Р 52628-2006. Стандарт полностью соответствует СТ СЭВ 4727-84.

Чем болт класса точности А отличается от болта класса В

Болты класса В описывает соседний ГОСТ 7798-70, и по основным размерам головки два стандарта совпадают. Разница - в обработке: на чертеже ГОСТ 7805-70 шероховатость стержня и резьбы задана 3,2, а на чертеже болтов класса В - 6,3. Кроме того, у класса А больше наименьший диаметр описанной окружности и опорной поверхности головки.

Например, при резьбе 20 мм описанная окружность у болта класса А не меньше 33,5 мм, а у класса В - не меньше 33,0 мм. Опорная поверхность у класса А - не меньше 28,2 мм против 27,7 мм. Поэтому класс А выбирают, когда проект требует более точной посадки болта и опоры головки.

Болты класса точности А по ГОСТ 7805-70 выпускают в тех же четырёх исполнениях, что и болты нормальной точности, но ряд длин у них начинается с 2 мм, а не с 8 мм. В условном обозначении класс точности отдельно не пишут, и записи двух стандартов различаются только номером документа. Поэтому в заявке важно назвать именно ГОСТ 7805-70, иначе поставщик может предложить более распространённый болт класса В. Размеры резьбы от 1,6 до 5 мм есть только в этом стандарте, в ГОСТ 7798-70 их нет.

Размеры болтов класса точности А: таблица 1

Таблица 1 даёт для каждого диаметра шаг резьбы, размер «под ключ», высоту головки и наименьшие размеры головки. Мелкий шаг предусмотрен начиная с резьбы 8 мм, у самых мелких болтов он не задан. Для диаметров от 12 до 36 мм значения такие.

Размеры в скобках, то есть резьбы 3,5, 14, 18, 22 и 27 мм, стандарт применять не рекомендует. Справочное приложение 2 допускает другие размеры «под ключ»: 17 мм для резьбы 10 мм, 19 мм для 12 мм, 22 мм для 14 мм и 32 мм для 22 мм. По соглашению изготовителя и потребителя болты с резьбой от 36 до 48 мм можно делать с шагом 2 мм.

Исполнения и головка болта

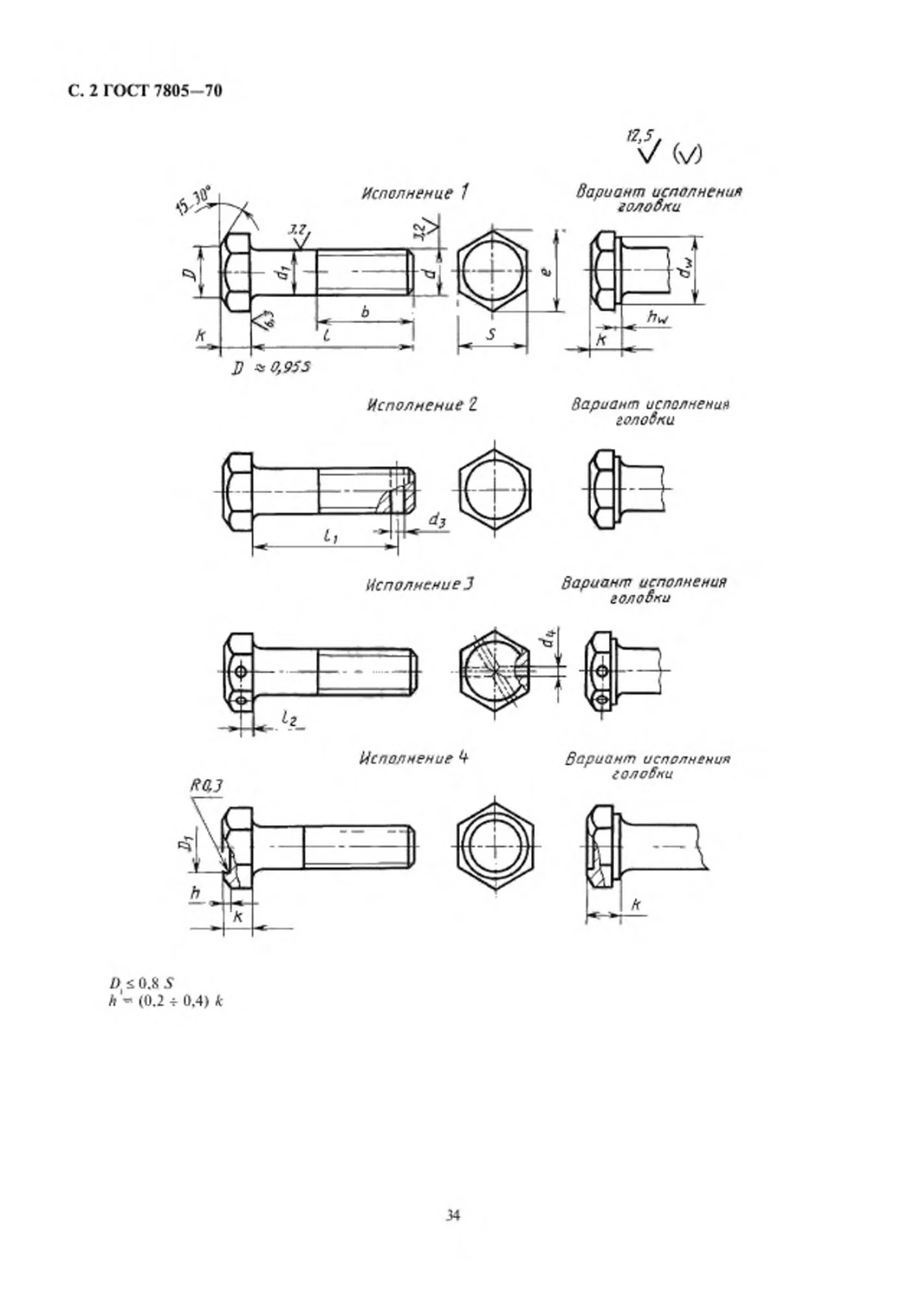

Исполнения те же, что у болтов нормальной точности. Исполнение 1 - без отверстий, исполнение 2 - с отверстием под шплинт в конце стержня, исполнение 3 - с двумя отверстиями в головке, исполнение 4 - с углублением на торце головки. Диаметр углубления не больше 0,8 размера «под ключ», а глубина - от 0,2 до 0,4 высоты головки.

Для отверстий тоже есть своя строка таблицы. Отверстие в стержне при резьбе 20 мм имеет диаметр 4,0 мм, при резьбе 24 мм - 5,0 мм, а при 30 мм - 6,3 мм. Отверстие в головке для этих диаметров - 4,0 мм.

Вариант головки с опорным буртом изготовитель выбирает сам. Гладкую часть стержня разрешено делать примерно равной среднему диаметру резьбы. Для маркировки на торце головки исполнений 1 и 2 можно сделать лунку глубиной не более 0,4 высоты головки.

Длина болта и длина резьбы

Таблица 2 охватывает длины от 2 до 300 мм. Самые короткие болты каждого диаметра делают с резьбой на всей длине стержня, а у более длинных длина резьбы растёт ступенями. Для ходовых диаметров ступени такие же, как у болтов класса В.

Длины болтов в скобках, например 85, 95, 105 и 115 мм, стандарт не рекомендует. При подборе болта для стыка или крепления к его длине прибавляют толщину шайб и гайки и проверяют, что резьбы хватает. Если сомневаетесь в длине, удобнее назвать узел, а не только размер болта.

Масса болтов и пересчёт на штуки

Справочное приложение 1 даёт теоретическую массу 1000 стальных болтов исполнения 1 с крупным шагом. Для болтов из других материалов массу умножают на коэффициент: 0,356 для алюминиевых сплавов и 1,080 для латуни. Ниже - массы для ходовых размеров.

Один болт М20×80 весит около 0,27 кг, а болт М24×110 - около 0,51 кг. Эти числа нужны, когда крепёж отпускают в килограммах или тоннах, а в проекте стоит число штук. Масса указана без гаек и шайб.

Условное обозначение болта ГОСТ 7805-70

Пример из стандарта: «Болт М12-6g×60.58 (S18) ГОСТ 7805-70». Это болт исполнения 1 с резьбой 12 мм крупного шага, полем допуска 6g, длиной 60 мм, классом прочности 5.8, без покрытия и с размером «под ключ» 18 мм. Исполнение 1 и крупный шаг в записи не пишут.

Второй пример - «Болт 2М12×1,25-6g×60.109.40Х.016 ГОСТ 7805-70». Он читается как болт исполнения 2 с мелким шагом 1,25 мм, классом прочности 10.9, из стали 40Х, с покрытием 01 толщиной 6 мкм и размером «под ключ» 19 мм. Запись по образцу помогает поставщику понять заказ без переписки.

Где нужен болт ГОСТ 7805-70

Болты повышенной точности берут там, где важна посадка болта в отверстие и прилегание головки. В крановых путях для стыков рельсов КР ГОСТ 35253-2025 называет болты по ГОСТ 7798, то есть класса точности В. Если проект или серия требует класс А, ставят болт по этому стандарту, но обычно в стыках кранового пути класса В достаточно.

Подкрановый путь собирают из рельсов, накладок, креплений к балке и упоров, и для каждого узла крепёж подбирают отдельно. Об этом подробно рассказано в статье о подкрановых путях. Плоские шайбы к болтам берут по ГОСТ 11371-78, а гайки - по стандарту, который назван в проекте.
