ГОСТ 11371-78: шайбы плоские для болтов и гаек пути

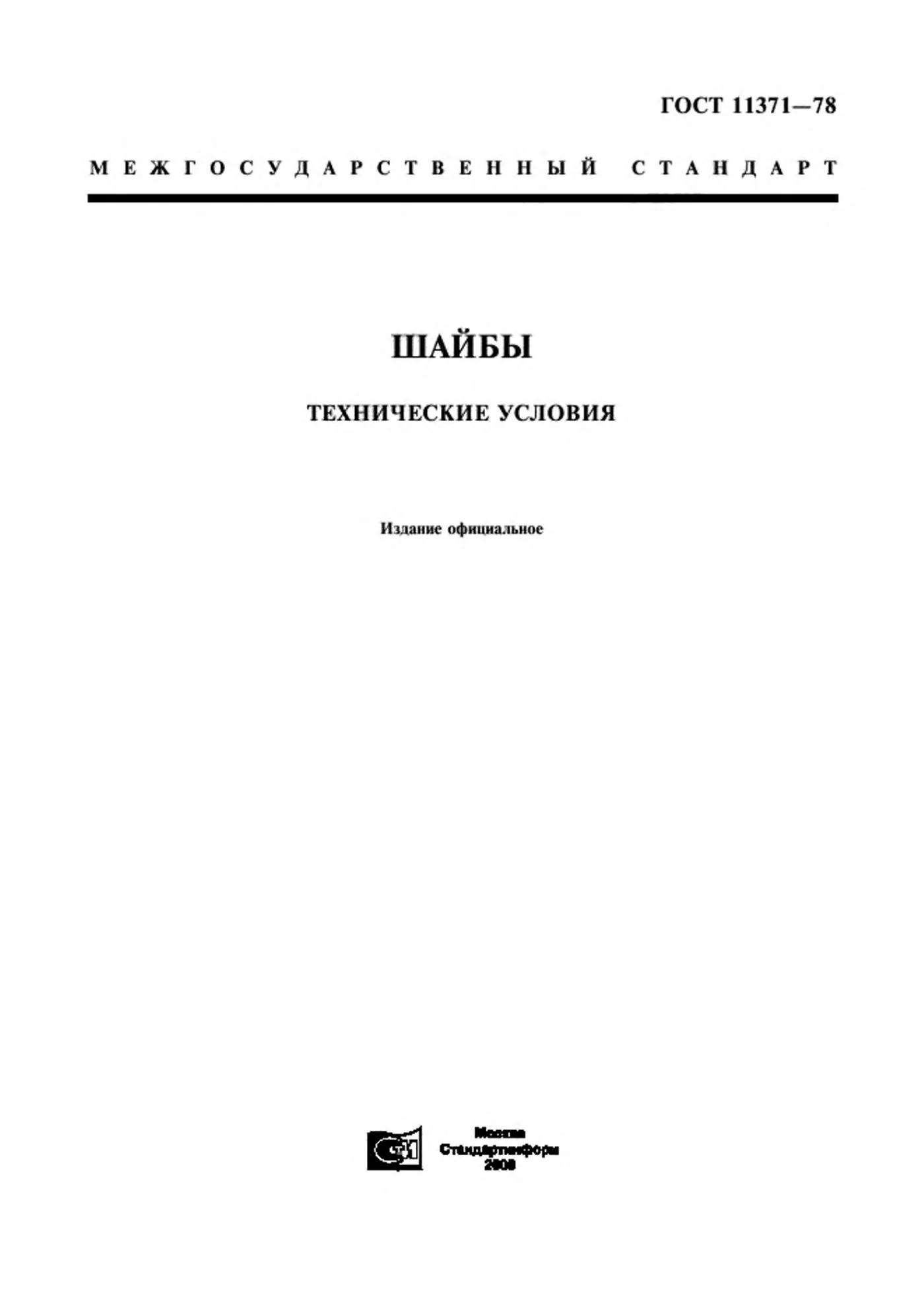

ГОСТ 11371-78 - межгосударственный стандарт на плоские шайбы нормального ряда для крепежа с резьбой от 1 до 48 мм. Его утвердило постановление Государственного комитета СССР по стандартам от 26 июня 1978 года № 1674, а действует он с 1 января 1979 года. Документ пришёл на смену ГОСТ 11371-68. Ниже - коротко и своими словами о том, что в нём важно при заказе.

Исполнения и классы точности

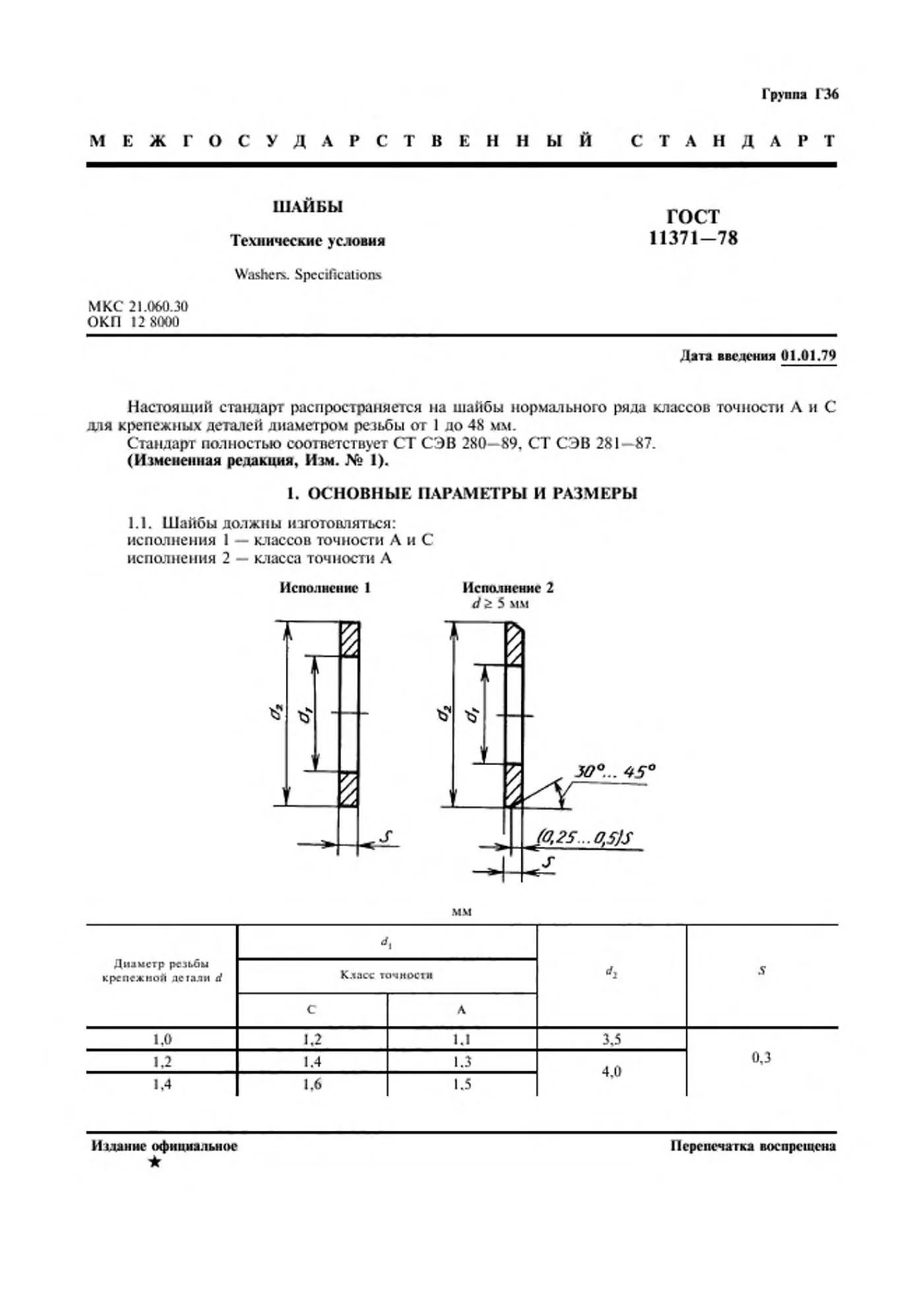

Стандарт знает два исполнения. Исполнение 1 - обычная плоская шайба, её делают классов точности А и С. Исполнение 2 бывает только класса А и только для резьбы от 5 мм: у него по наружной кромке снята фаска под углом от 30 до 45 градусов. Класс точности влияет на отверстие: у класса С оно немного больше, а наружный диаметр и толщина у обоих классов одинаковые.

Документ целиком совпадает с нормами СЭВ - СТ СЭВ 280-89 и СТ СЭВ 281-87, а также включает международные стандарты ИСО 7089, 7090 и 7091 выпуска 1983 года. Технические требования и методы контроля отданы ГОСТ 18123, правила приёмки - ГОСТ 17769, временная защита от коррозии, упаковка и маркировка тары - ГОСТ 18160. Сам документ задаёт только размеры, массу и твёрдость.

Размеры шайб плоских М16–М36

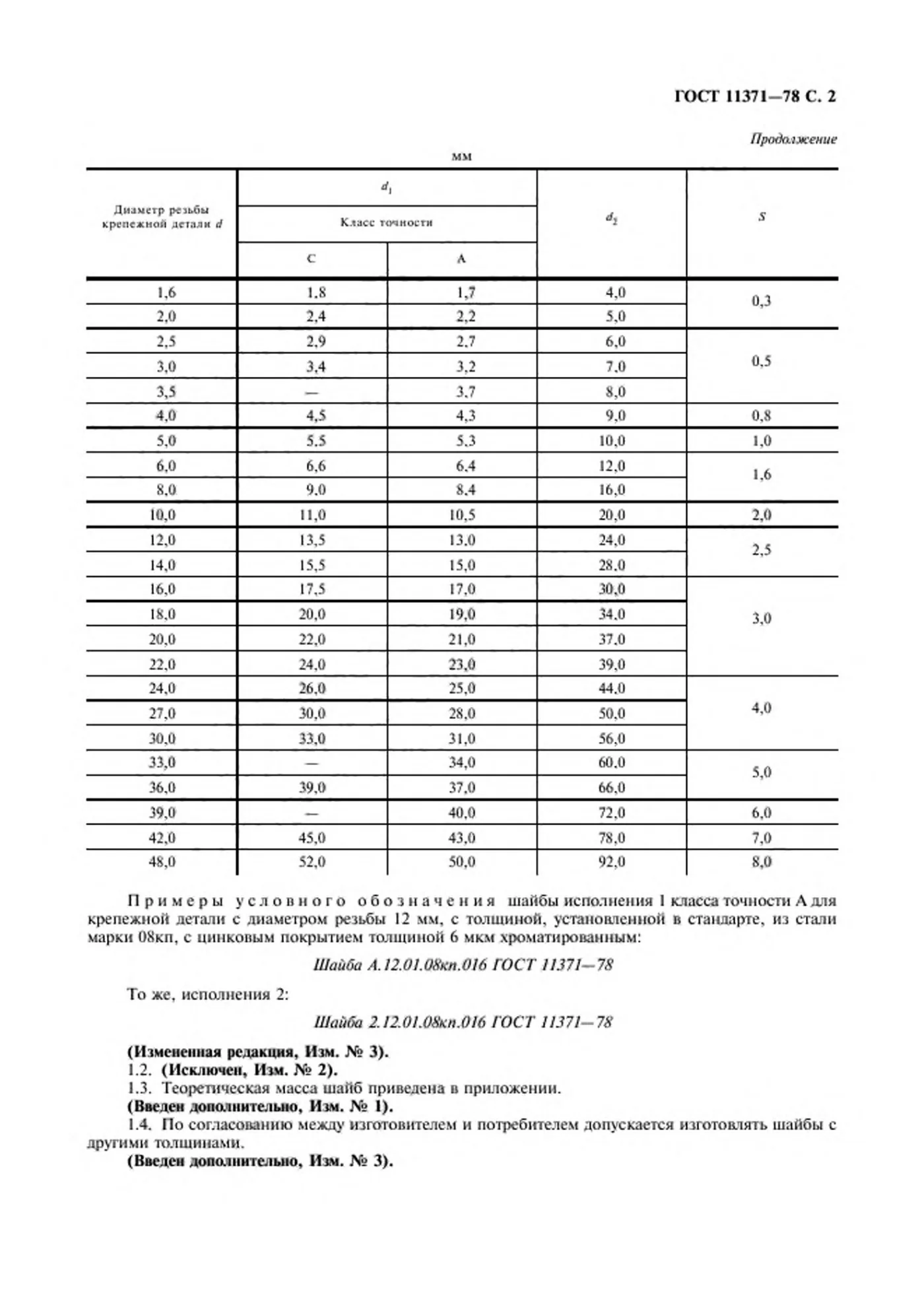

В таблице стандарта у каждого диаметра резьбы указаны отверстие для двух классов, наружный диаметр и толщина. Ниже - размеры для ходового путевого и кранового крепежа. По согласованию изготовителя с потребителем шайбу можно сделать и другой толщины.

Твёрдость стальной шайбы класса А - не ниже 140 HV, класса С - не ниже 100 HV. Массу шайб из других материалов получают умножением стальной на коэффициент: 0,35 для алюминиевого сплава, 0,97 для бронзы, 1,08 для латуни и 1,13 для меди. Это удобно, когда шайбы считают на вес.

Как записать шайбу в заявке

Обозначение включает исполнение, класс точности, диаметр резьбы, толщину, марку стали и покрытие. Пример из стандарта: «Шайба А.12.01.08кп.016 ГОСТ 11371-78» - исполнение 1, класс А, резьба 12 мм, толщина по стандарту, сталь 08кп, цинк толщиной 6 мкм с хроматированием. Для исполнения 2 впереди ставят цифру 2. Чем точнее записано обозначение, тем меньше вопросов при приёмке партии.

Шайбы в креплении кранового рельса

В наших комплектах для подкрановых путей шайбы по ГОСТ 11371-78 ставят под гайки по ГОСТ 5915-70 на болтах по ГОСТ 7798-70. В креплениях на планках и рядовых стыках идёт шайба под М24, в температурных стыках тяжёлых рельсов - под М30. Шайба М20 подходит к болтам и шпилькам того же размера, а как собран путь целиком, рассказано в статье о подкрановых путях.
