ГОСТ 5915-70: гайки шестигранные для пути и кранового крепления

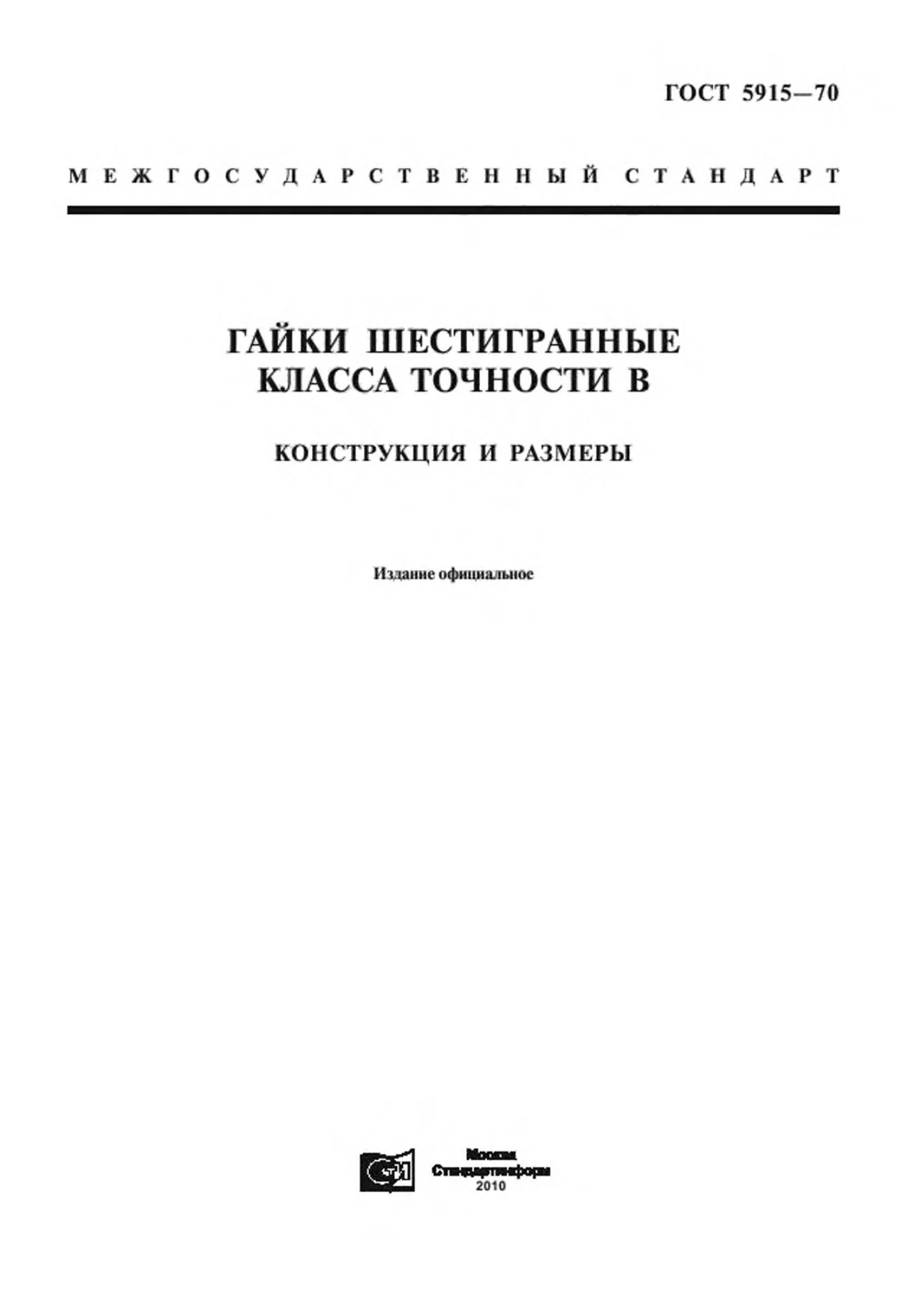

ГОСТ 5915-70 - межгосударственный стандарт на шестигранные гайки класса точности В с резьбой от М1,6 до М48. Его утвердили постановлением Комитета стандартов при Совете Министров СССР от 18 февраля 1970 года № 178, а действует он с 1 января 1972 года. Документ сменил ГОСТ 5915-62. Ниже - своими словами о том, что в нём важно тому, кто заказывает крепёж для пути.

Что задаёт ГОСТ 5915-70 и где он сейчас

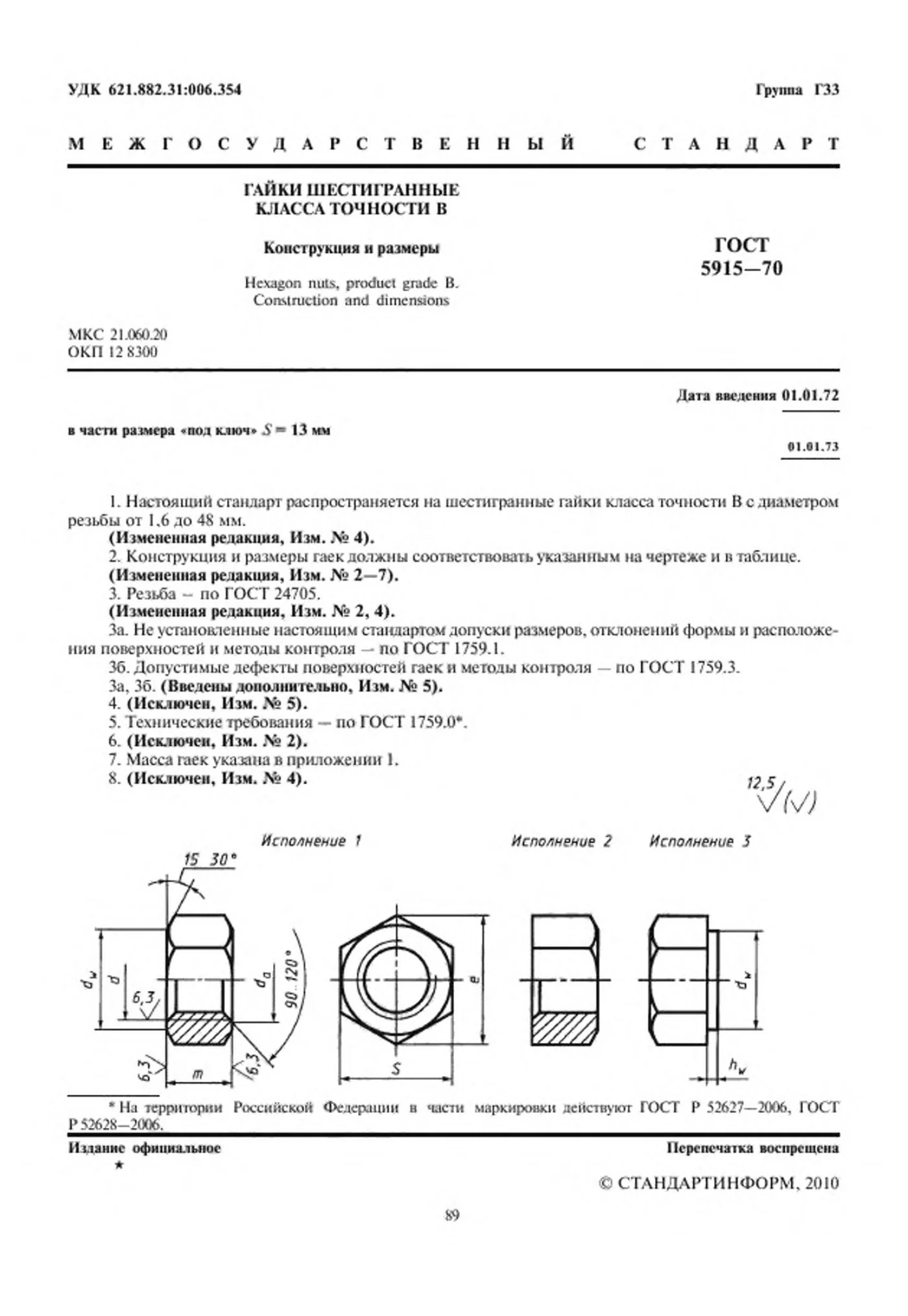

Стандарт короткий: чертёж гайки, таблица размеров и справочная масса. Резьбу нарезают по ГОСТ 24705, допуски размеров и формы берут по ГОСТ 1759.1, допустимые дефекты поверхности - по ГОСТ 1759.3. Технические требования, в том числе классы прочности, стандарт отдаёт документу ГОСТ 1759.0-87. Поэтому при заказе смотрят сразу два документа: размеры - здесь, механику - там.

В каталоге Института стандартизации ГОСТ 5915-70 значится действующим, но с оговоркой. Для гаек с крупным шагом резьбы в России предписано пользоваться ГОСТ ISO 4032-2014, с мелким шагом - ГОСТ ISO 8673-2014. Сам ГОСТ 5915-70 восстановлен только для продукции по государственному оборонному заказу. В новых договорах на обычные поставки стоит называть новые номера, а старый оставлять для сверки со спецификациями проектов.

Размеры гаек М16–М30

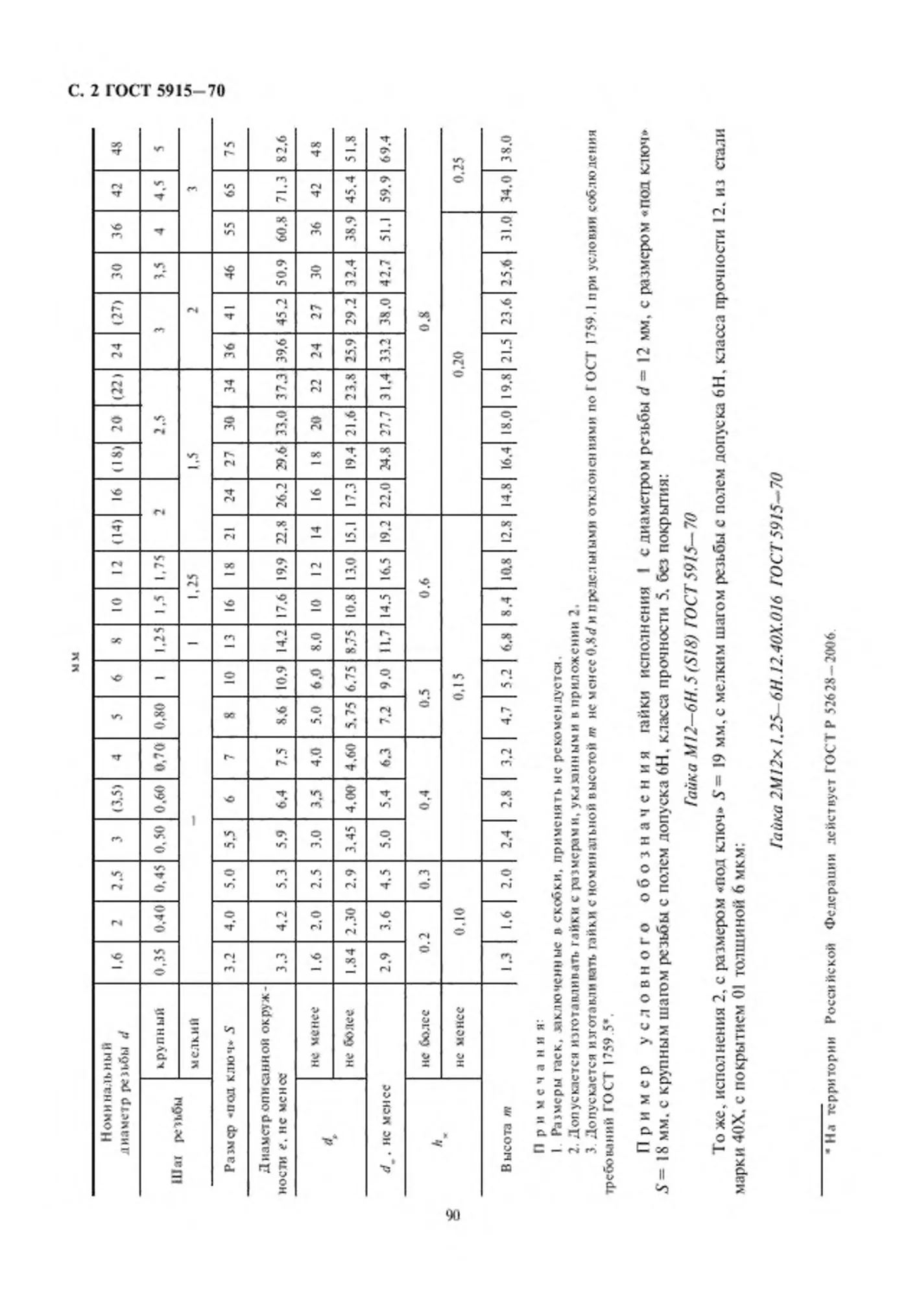

Главная таблица стандарта охватывает весь ряд от М1,6 до М48. Размеры в скобках - М3,5, М14, М18, М22 и М27 - применять не рекомендуется. Ниже - ходовые для путевого и кранового крепления размеры.

Масса в таблице - теоретическая, для стальных гаек исполнения 1 с крупной резьбой. Для алюминиевого сплава её умножают на 0,356, для латуни - на 1,080. Гайку допускается делать ниже табличной высоты, но не ниже 0,8 диаметра резьбы и при соблюдении ГОСТ 1759.5. Приложение 2 разрешает и другой размер под ключ: у М10 - 17 мм, у М12 - 19 мм, у М14 - 22 мм, у М22 - 32 мм.

Как записать гайку в заявке

Условное обозначение собирают из исполнения, резьбы, поля допуска, класса прочности, марки стали и покрытия. Пример из стандарта: «Гайка М12-6Н.5 (S18) ГОСТ 5915-70» - исполнение 1, крупный шаг, класс прочности 5, без покрытия. Для мелкой резьбы шаг пишут после диаметра, а у исполнения 2 перед буквой М ставят цифру 2. Если класс прочности в заявке не назван, его выберет поставщик, поэтому лучше указать его сразу.

Гайки в креплении кранового рельса

В наших комплектах для подкрановых путей гайки по ГОСТ 5915-70 идут в паре с болтами по ГОСТ 7798-70 и шайбами по ГОСТ 11371-78. Самая ходовая здесь гайка М24: она стоит в креплениях на планках и в рядовых стыках, а в температурных стыках тяжёлых профилей - М30. Как устроен весь путь от балки до упора, рассказано в статье о подкрановых путях.
