ГОСТ 4133-73: что было в старом стандарте на накладки рельсовые двухголовые

Стандарт не действует. В России действует ГОСТ 33184-2014. Для новых договоров, проектов и документов о качестве берите ГОСТ 33184-2014 на двухголовые накладки для широкой колеи. С 1 июля 2015 года он заменил сразу три старых документа: ГОСТ 4133-73, ГОСТ 8193-73 и ГОСТ 19128-73. Эта страница оставлена как справка, потому что номер 4133-73 до сих пор стоит в старых проектах и паспортах на накладки.

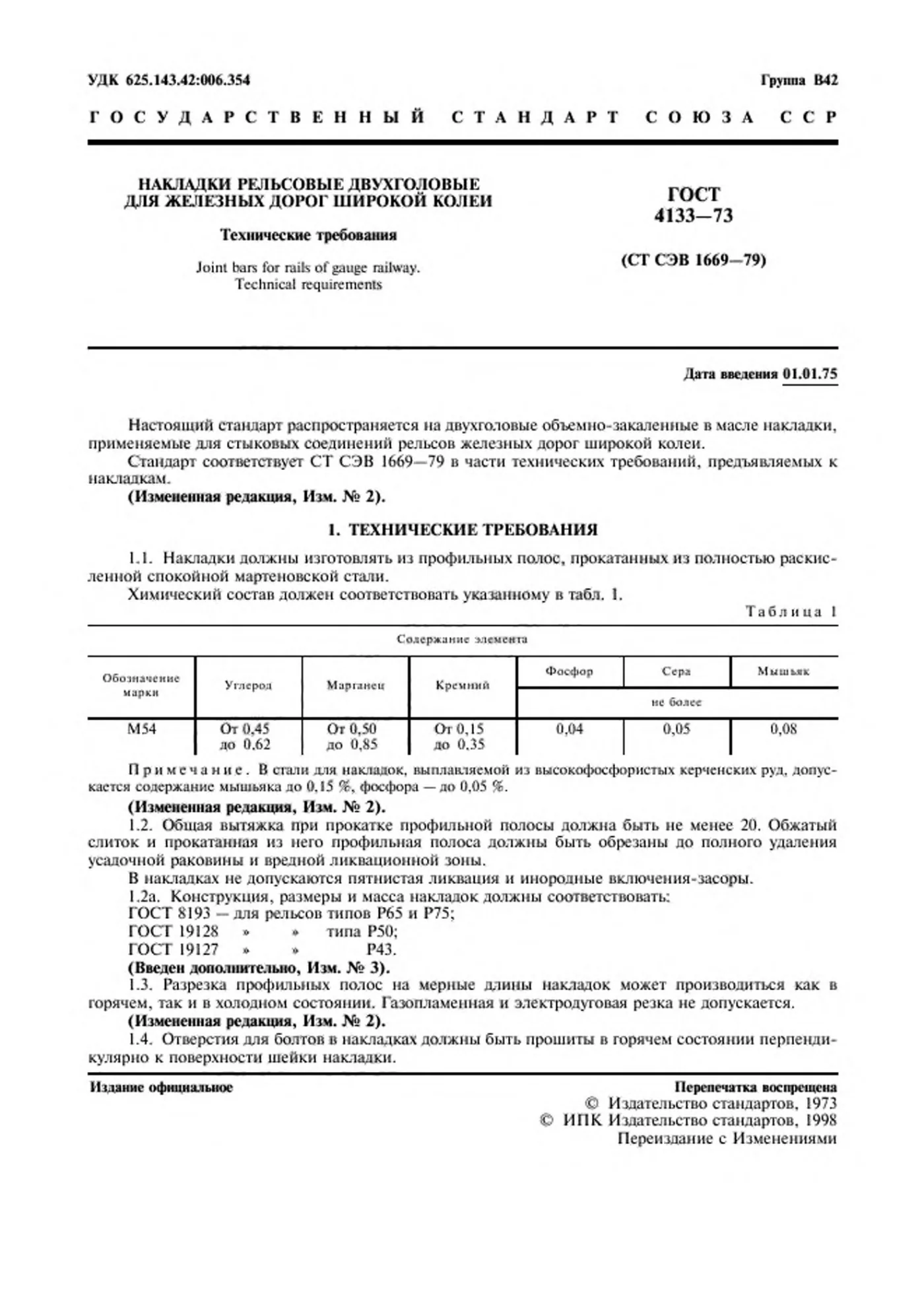

ГОСТ 4133-73 - государственный стандарт СССР на технические требования к двухголовым накладкам для стыков рельсов широкой колеи. Он введён с 1 января 1975 года постановлением Госстандарта СССР № 2639 и заменил ГОСТ 4133-54 в части технических требований. Размеров и массы накладок в нём нет: за ними стандарт отсылает к ГОСТ 8193-73 для рельсов Р65 и Р75, к ГОСТ 19128-73 для Р50 и к ГОСТ 19127-73 для Р43.

Сталь М54 и прочность накладок

Накладки катали из профильных полос спокойной мартеновской стали марки М54. Углерода в ней допускалось от 0,45 до 0,62 %, марганца - от 0,50 до 0,85 %, кремния - от 0,15 до 0,35 %. Фосфора разрешалось не больше 0,04 %, серы - не больше 0,05 %, мышьяка - не больше 0,08 %. Готовые накладки закаливали в масле, а нормы для них были такие: временное сопротивление 844 Н/мм², предел текучести 530 Н/мм², твёрдость по Бринеллю от 235 до 388.

Сорта, приёмка и маркировка

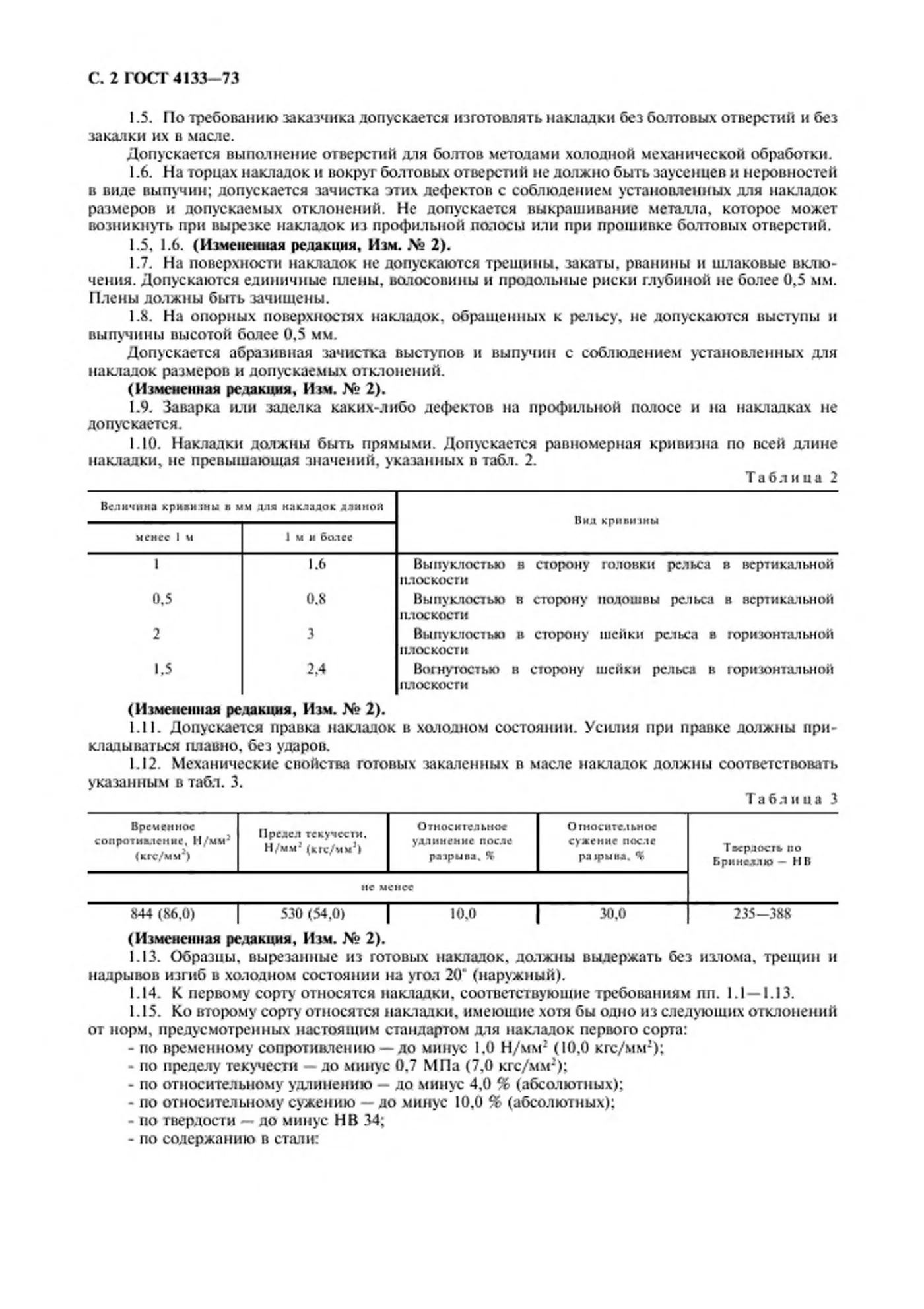

Стандарт делил накладки на первый и второй сорт. Во второй сорт попадали изделия с отступлениями в оговорённых пределах, например по твёрдости до 34 единиц ниже нормы или по размерам не более чем вдвое сверх допуска, кроме высоты. Такие накладки нельзя было класть на пути Министерства путей сообщения, их отправляли на промышленные пути, а один торец закрашивали красной краской полосой не меньше 20 мм.

Партия состояла не более чем из 3000 накладок одного типа, сорта и плавки. На наружной стороне шейки через каждые 500-600 мм выкатывали букву завода, месяц и год изготовления и тип рельса: А означала «Азовсталь», К - Кузнецкий комбинат. Принимал накладки технический контроль завода вместе с инспекцией МПС или Госприёмкой, а к партии привязывали четыре металлических ярлыка.

Чем отличается действующий ГОСТ 33184-2014

Новый стандарт свёл требования и размеры в один документ для рельсов Р50, Р65 и Р75. Вместо мартеновской стали М54 в нём марки К54 и Э54 из кислородного конвертера или электропечи, а фосфора и серы допускается не больше 0,035 %. Закалку в масле сменило термоупрочнение, хотя нормы прочности остались прежними: 844 и 530 Н/мм², твёрдость от 235 до 388. Появились исполнения с поперечной канавкой для сварных стыков стрелочных переводов, а вместо путей МПС в тексте говорится о путях общего пользования.

Где ещё встречается номер ГОСТ 4133-73

Номер ГОСТ 4133-73 часто стоит в паспортах и сертификатах на накладки, выпущенные до 2015 года, и в старых проектах пути. В спецификациях его пишут рядом с обозначением по размерам, например «Накладка 2Р65 ГОСТ 8193-73». При покупке старогодных накладок такой документ нормален, а новые изделия заказывайте по ГОСТ 33184-2014. Если в проекте стоит старый номер, в договоре запишите действующий.
