ГОСТ 19127-73 - межгосударственный стандарт на стыковые двухголовые накладки к рельсам типа Р43. Его утвердил Госстандарт СССР постановлением от 14 сентября 1973 года № 2157, действовать он начал с 1 января 1975 года. Стандарт заменил ГОСТ 4133-54 в части накладок к рельсам Р43, а ограничение срока его действия снято по протоколу № 4-93 Межгосударственного совета. Ниже - пересказ документа своими словами: исполнения, допуски и справочные данные.
Что описывает ГОСТ 19127-73

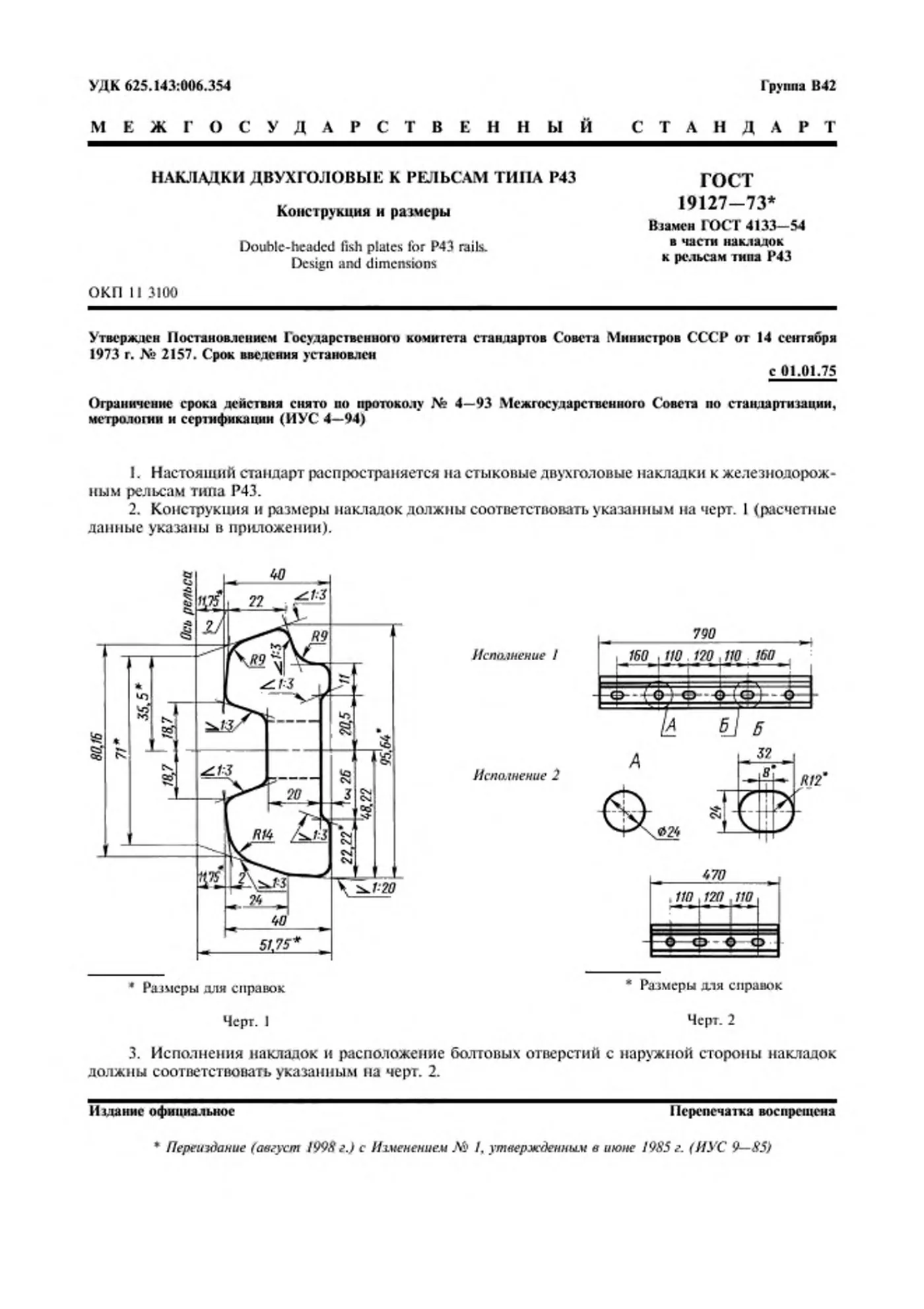

Стандарт устанавливает конструкцию и размеры накладок двухголовых Р43, которые ставят парой по обе стороны шейки рельса и стягивают стыковыми болтами. Размеры даны на двух чертежах: на первом показано поперечное сечение накладки шириной 40 мм, на втором - два исполнения и расположение болтовых отверстий с наружной стороны. Первое исполнение имеет длину 790 мм, второе - 470 мм. Какое из них брать, изготовитель и потребитель решают по согласованию.
Условное обозначение составляют так: «Накладка 1Р43 ГОСТ 19127-73» для первого исполнения и «Накладка 2Р43 ГОСТ 19127-73» для второго. Технические требования к металлу и приёмке стандарт не повторяет, а отсылает к ГОСТ 4133-73. Как подобрать накладки к стыку и сколько их нужно, рассказано в статье о стыковых накладках, а современные накладки для рельсов широкой колеи описаны в ГОСТ 33184-2014.
Допуски по размерам
| Что проверяют | Предельное отклонение, мм |
|---|---|
| Размеры болтовых отверстий со стороны продавливания | ±0,5 |
| Смещение отверстий от номинального расположения | ±1,0 |
| Высота накладки | ±0,5 |
| Толщина шейки | ±0,8 |
| Длина | ±4,0 |
Радиусы закруглений, которых нет на чертеже, делают размером от 2 до 6 мм. Высоту накладки проверяют шаблоном по опорным поверхностям. Размеры без указанных допусков в готовых накладках не контролируют, но технология должна выдерживать их с точностью до ±1,0 мм.

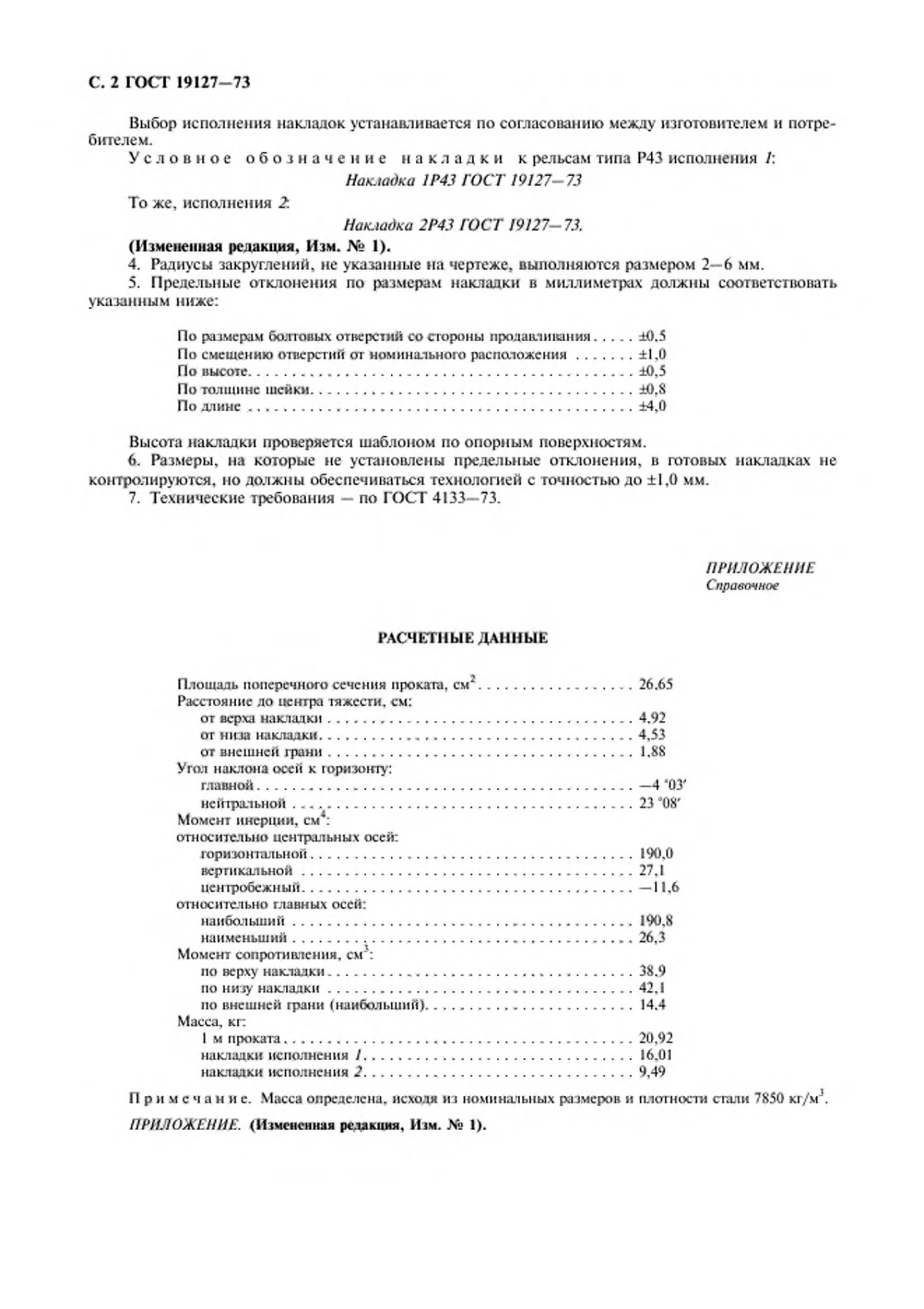

Справочные расчётные данные
В приложении, которое носит справочный характер, приведены расчётные величины сечения. Массу определили по номинальным размерам и плотности стали 7850 кг/м³. Из этих данных удобно считать тоннаж партии и нагрузку на стык.
| Показатель | Значение |
|---|---|
| Площадь поперечного сечения проката | 26,65 см² |
| Масса 1 м проката | 20,92 кг |
| Масса накладки первого исполнения | 16,01 кг |
| Масса накладки второго исполнения | 9,49 кг |
| Момент сопротивления по верху накладки | 38,9 см³ |
| Момент сопротивления по низу накладки | 42,1 см³ |
Накладка 1Р-43 старогодная
Тип рельса: Р43 · Состояние: старогодная, отсортирована · Исполнение: двухголовая (1Р-43)
Накладка 1Р-43 лежалая
Тип рельса: Р43 · Состояние: новая, лежалая (складского хранения) · Исполнение: двухголовая (1Р-43)
Что сверить при заказе
Перед покупкой уточните исполнение накладки и тип рельса, ведь для Р50 и Р65 действуют другие стандарты. К накладкам отдельно подбирают стыковые болты по ГОСТ 11530-2014 и гайки по ГОСТ 11532-2014. Если накладки старогодные или лежалые, сверьте состояние отверстий и пазух с требованиями к новому изделию.
Частые вопросы
Масса накладки первого исполнения - 16,01 кг, второго - 9,49 кг. Эти числа приведены в справочном приложении к стандарту. Они определены по номинальным размерам, поэтому у партии возможен небольшой разброс.
Они различаются длиной и расположением болтовых отверстий. Первое исполнение имеет длину 790 мм, второе - 470 мм. Выбор исполнения оговаривают с изготовителем при заказе.
Да, ограничение срока действия снято, а каталог Института стандартизации показывает его как действующий. Прежний ГОСТ 4133-54 им заменён в части накладок к рельсам Р43. В договоре указывайте номер стандарта и обозначение накладки.
Источник текста - переиздание стандарта 1998 года с Изменением № 1. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
