ГОСТ 11532-2014: гайки для болтов рельсовых стыков - что требует стандарт

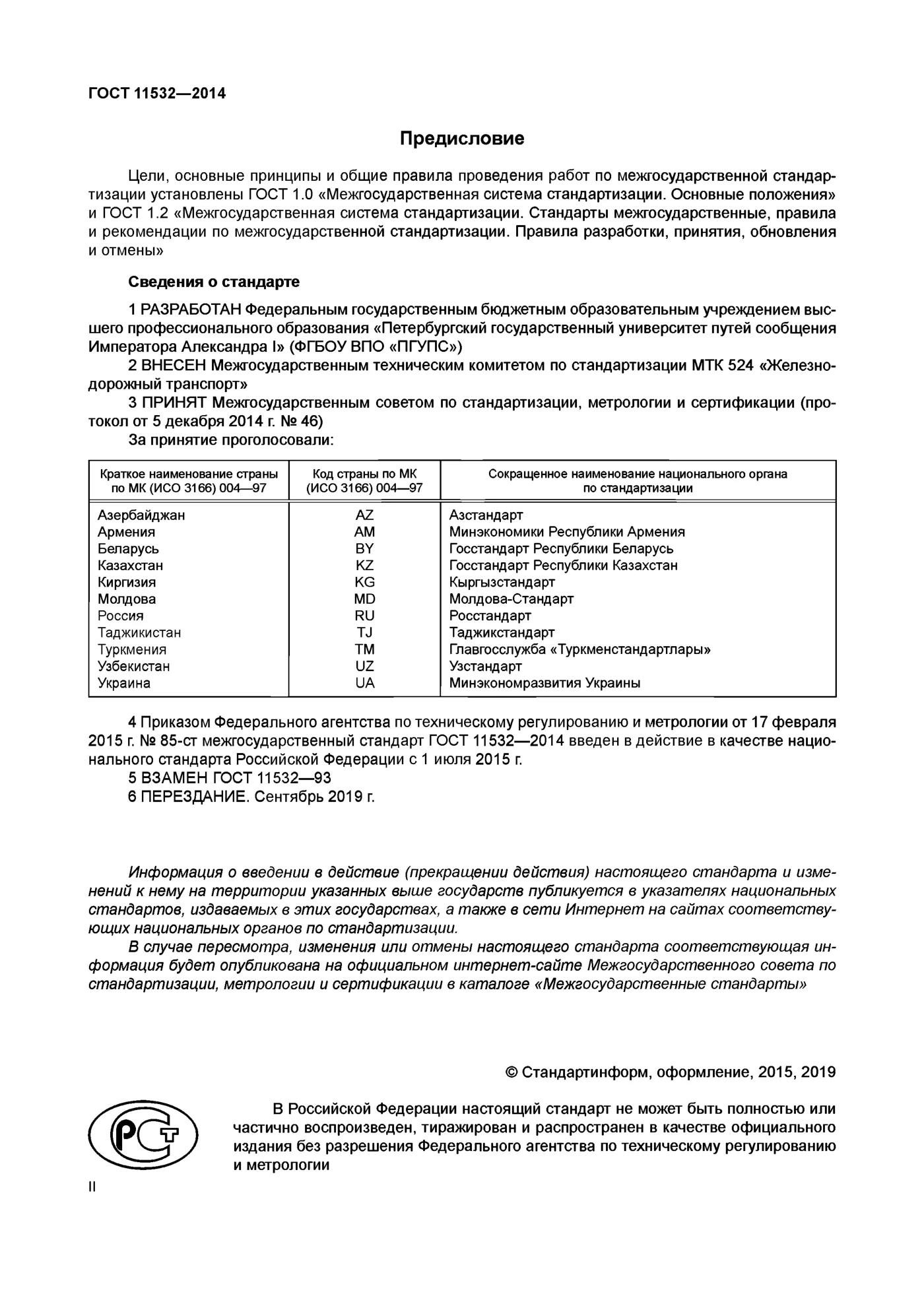

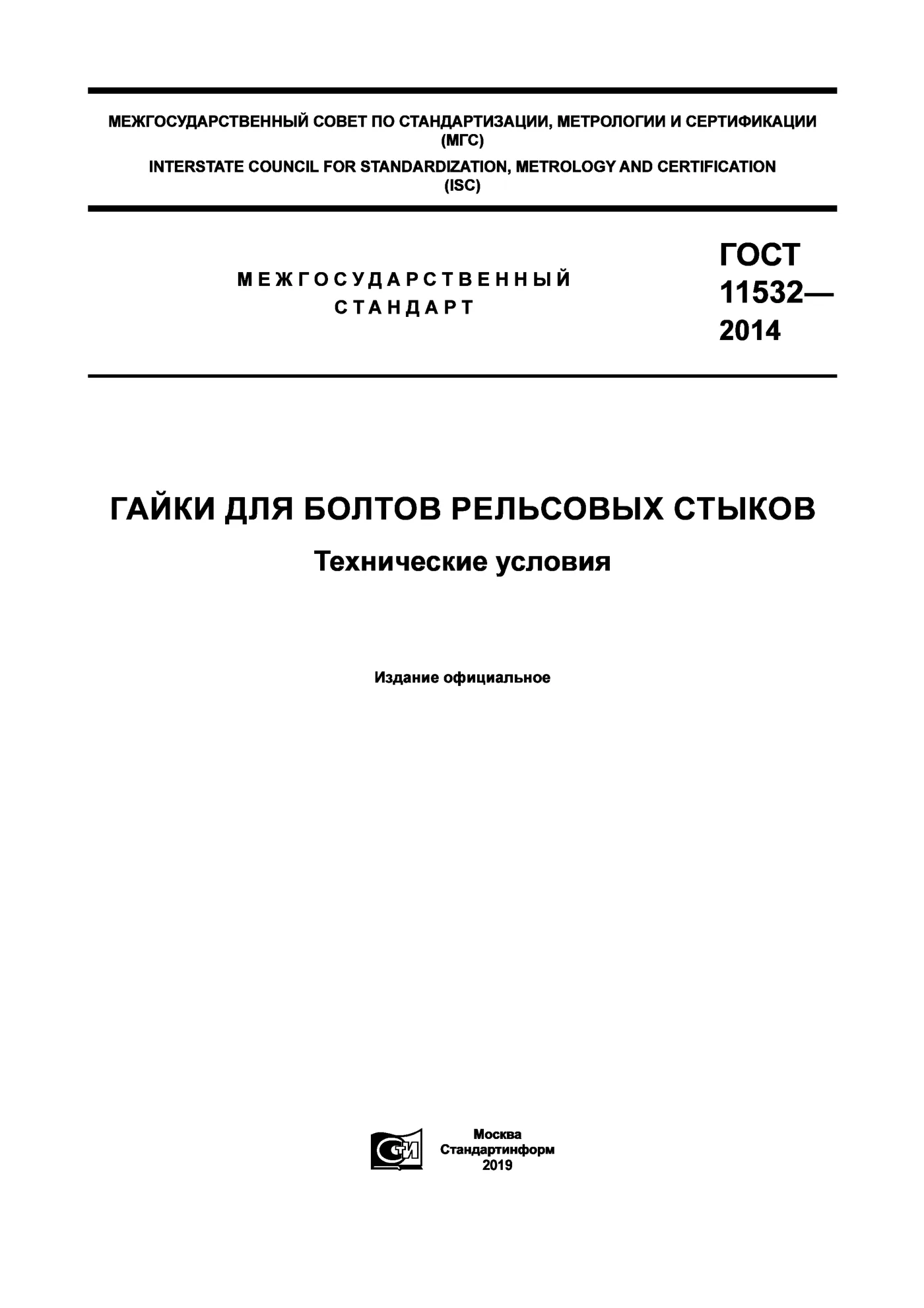

ГОСТ 11532-2014 - межгосударственный стандарт на гайки, которые затягивают стыковые болты на рельсах. В России он введён приказом Росстандарта от 17 февраля 2015 года № 85-ст и действует с 1 июля 2015 года. Документ заменил ГОСТ 11532-93, а его переиздание 2019 года содержит Изменение № 1, введённое с 1 сентября 2020 года. Ниже - своими словами то, что важно покупателю.

Что описывает ГОСТ 11532-2014

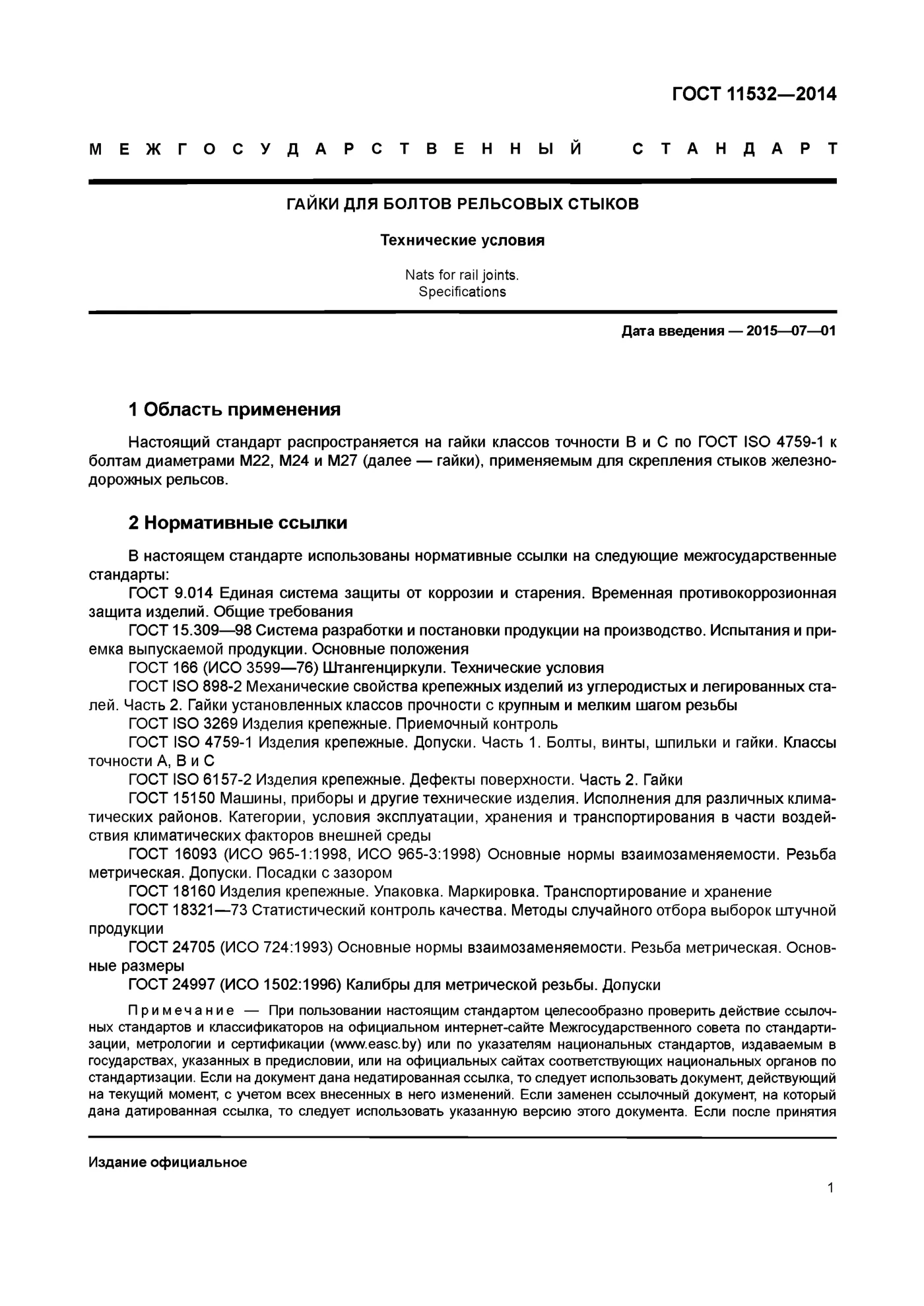

Документ охватывает гайки двух классов точности, В и С, к болтам М22, М24 и М27 для стыков железнодорожных рельсов. Гайки делают в двух исполнениях: первое - класса С, второе - класса В. Сами болты описаны в ГОСТ 11530-2014, а состав стыка - в статье о стыковых накладках.

Размеры гаек

Размеры задают рисунок и таблица 1. Размер под ключ у гаек М22 и М24 одинаков, у М27 он больше. Шаг резьбы у М22 равен 2,5 мм, у остальных двух гаек - 3 мм.

Условное обозначение читается так: «Гайка СМ24-7Н.5 ГОСТ 11532-2014» - гайка исполнения 1 класса точности С с резьбой 24 мм и классом прочности 5. Исполнение 2 класса В записывают как «Гайка В2М24-7Н.5». Масса определена по номинальным размерам и плотности стали 7850 кг/м³. Если применимы оба исполнения, в документации указывают массу второго.

Материал, резьба и маркировка

Механические свойства гаек должны соответствовать классу прочности 5 или 8 по ГОСТ ISO 898-2. Резьба - по ГОСТ 24705 с полем допуска 7Н, допускается и 7G. У гаек исполнения 1 разрешена утяжка металла, из-за которой высота рёбер местно снижается не более чем на 3 мм.

На опорную поверхность гайки наносят класс прочности и товарный знак изготовителя. По Изменению № 1 к ним добавляется год изготовления в виде двух последних цифр. Допуск по размеру под ключ и высоте указан в таблице стандарта, а требования к дефектам поверхности - в ГОСТ ISO 6157-2.

Приёмка, хранение и гарантия

Гайки проверяют приёмо-сдаточными и типовыми испытаниями. Партию сопровождает паспорт качества, где указаны изготовитель, номер и масса партии, диаметр, исполнение, класс прочности и марка стали. Результаты приёмки изготовитель хранит не менее трёх лет, а по Изменению № 1 - подтверждающие испытания проводят не менее чем на пяти гайках.

Перевозить гайки без упаковки не допускается. При хранении их консервируют на срок защиты от коррозии не менее года. Гарантия действует не менее 300 млн тонн брутто пропущенного груза, но не более 10 лет со дня укладки в путь; в первой редакции было 100 млн тонн и три года.
