ГОСТ 8193-73: что было в старом стандарте на накладки двухголовые Р65 и Р75
ГОСТ 8193-73 на накладки к рельсам Р65 и Р75 не действует, в России действует ГОСТ 33184-2014. Четыре исполнения, масса накладок и что изменилось.
Выжимка ПроРельс
Стр. 1–3 из 6
Стандарт не действует. В России действует ГОСТ 33184-2014. Для новых договоров и проектов берите ГОСТ 33184-2014 на двухголовые накладки для широкой колеи. С 1 июля 2015 года он заменил ГОСТ 8193-73 вместе с ГОСТ 4133-73 и ГОСТ 19128-73. Страница оставлена как справка: номер 8193-73 по-прежнему встречается в обозначениях накладок, в паспортах и в старых проектах стыков.
ГОСТ 8193-73 - государственный стандарт СССР на конструкцию и размеры стыковых двухголовых накладок к рельсам Р65 и Р75. Он утверждён постановлением Госстандарта СССР от 14 сентября 1973 года № 2159, введён с 1 января 1975 года и заменил ГОСТ 8193-56. Требования к стали, сортам и приёмке в нём не повторяются: стандарт отсылает к ГОСТ 4133-73.
Исполнения и обозначение: накладка Р65 по старому тексту

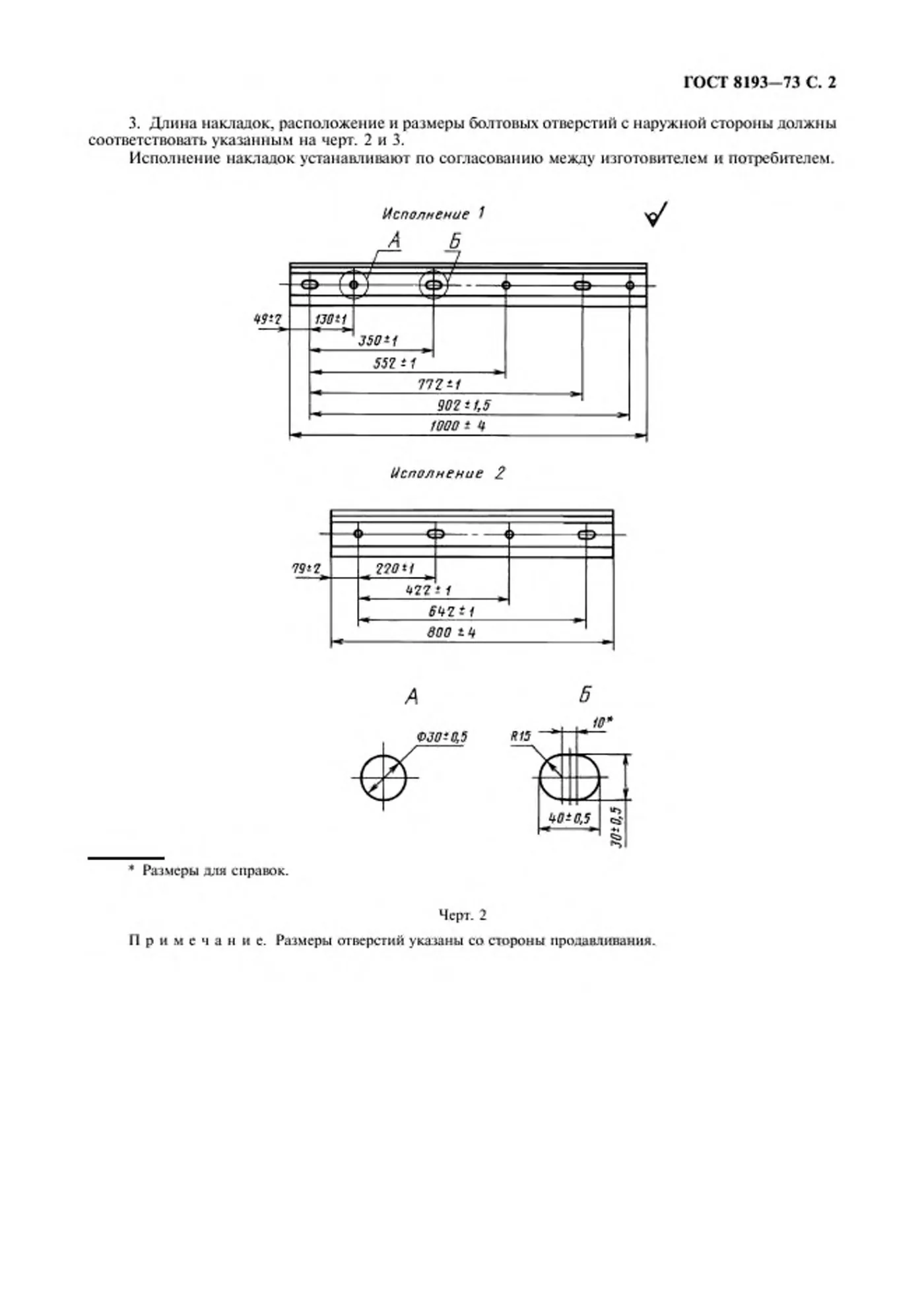

Под рельсы Р65 и Р75 стандарт давал одну и ту же накладку в четырёх исполнениях. Они различались длиной, числом и размером болтовых отверстий, а выбор исполнения изготовитель согласовывал с потребителем. Обозначение строилось просто: «Накладка 1Р65 ГОСТ 8193-73» для первого исполнения и «Накладка 2Р65 ГОСТ 8193-73» для второго. Размеры отверстий указывались со стороны продавливания.

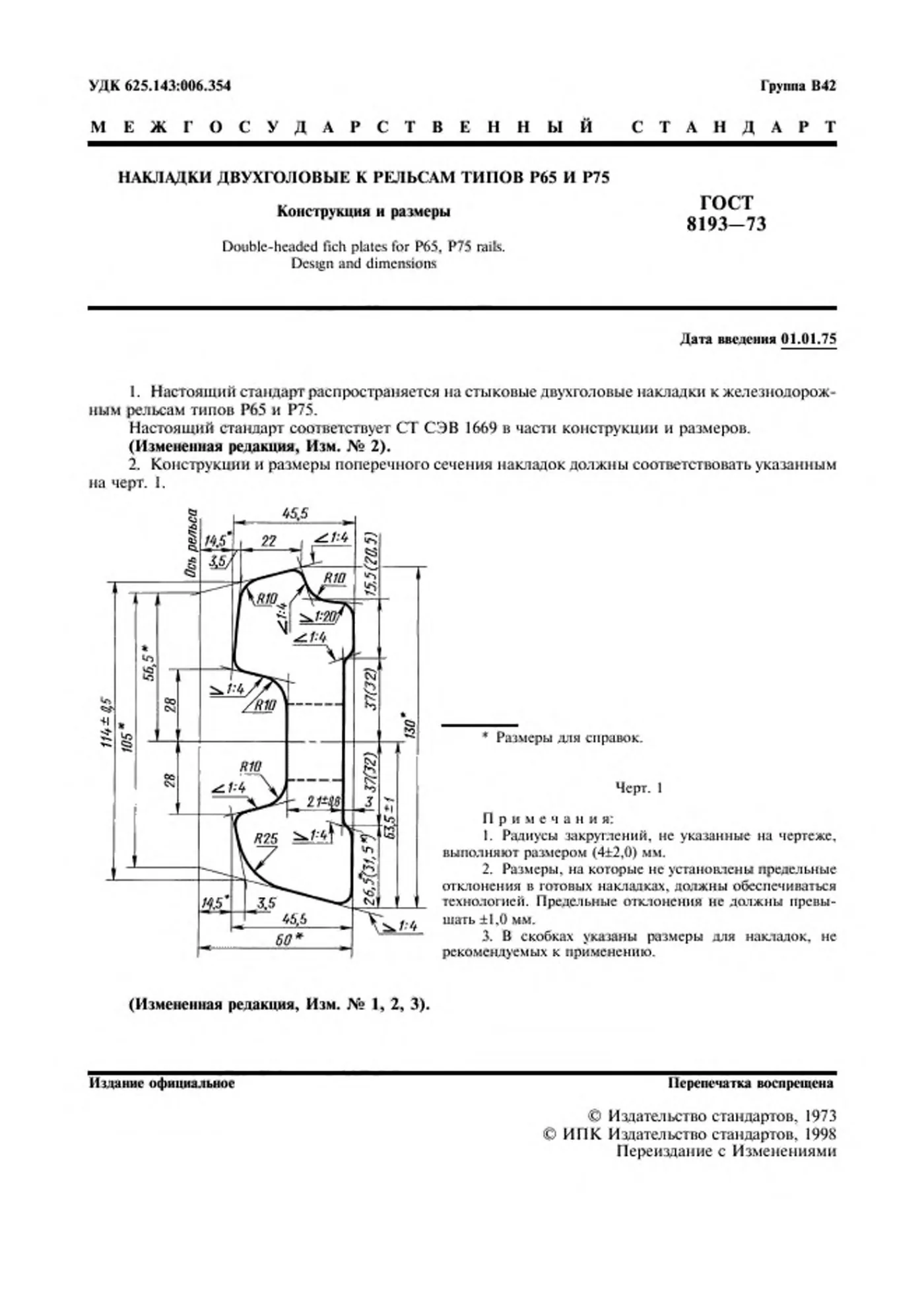

Радиусы, не показанные на чертеже, делали размером 4 мм с допуском 2 мм. Для размеров без допуска на чертеже отклонение не должно было превышать 1 мм. В скобках стандарт приводил размеры накладок, которые уже тогда не рекомендовал к применению.
Масса и сечение накладки
Расчётные данные собраны в справочном приложении. Площадь сечения проката - 38,45 см², метр проката весит 30,18 кг. Масса накладки первого исполнения - 29,26 кг, второго - 23,59 кг, третьего - 23,74 кг, четвёртого - 26,63 кг. Все числа выведены из номинальных размеров при относительной плотности стали 7,85, а для переделанных прокатных станов в скобках даны чуть большие значения, например 29,50 кг для первого исполнения.
Накладка 2Р-65 ГОСТ 4133-73
Тип рельса: Р65 · Отверстий: 4 · Стандарт: ГОСТ 4133-73 (заменён на ГОСТ 33184-2014)
Чем отличается действующий ГОСТ 33184-2014
В новом стандарте размеры и технические требования собраны в одном документе, и для Р65 и Р75 в нём уже пять исполнений. Пятое - накладка длиной 1000 мм с канавкой для стыков стрелочных переводов, сваренных алюминотермитным способом. Расчётная масса немного уточнена: 29,44 кг для первого исполнения, 23,66 кг для второго, 23,82 кг для третьего и 26,73 кг для четвёртого. Метр проката по новому тексту весит 30,29 кг, а площадь сечения - 38,583 см².
Где ещё встречается номер ГОСТ 8193-73
Обозначение «Накладка 1Р65 ГОСТ 8193-73» до сих пор пишут в спецификациях, ведомостях материалов и сертификатах на накладки, выпущенные до 2015 года. Его же можно встретить на старогодных накладках, снятых с пути. Для новых поставок в заявке указывайте ГОСТ 33184-2014 и номер исполнения по нему.
Частые вопросы
Нет, стандарт не действует. С 1 июля 2015 года его заменил ГОСТ 33184-2014 . В новых договорах указывайте именно его.
По справочному приложению - 29,26 кг. Это расчётная масса по номинальным размерам. По новому стандарту первое исполнение весит 29,44 кг.
Да, и в старом, и в новом стандарте накладка для этих рельсов общая. Поэтому в обозначении стоит только «Р65». Исполнение выбирают по длине и отверстиям.

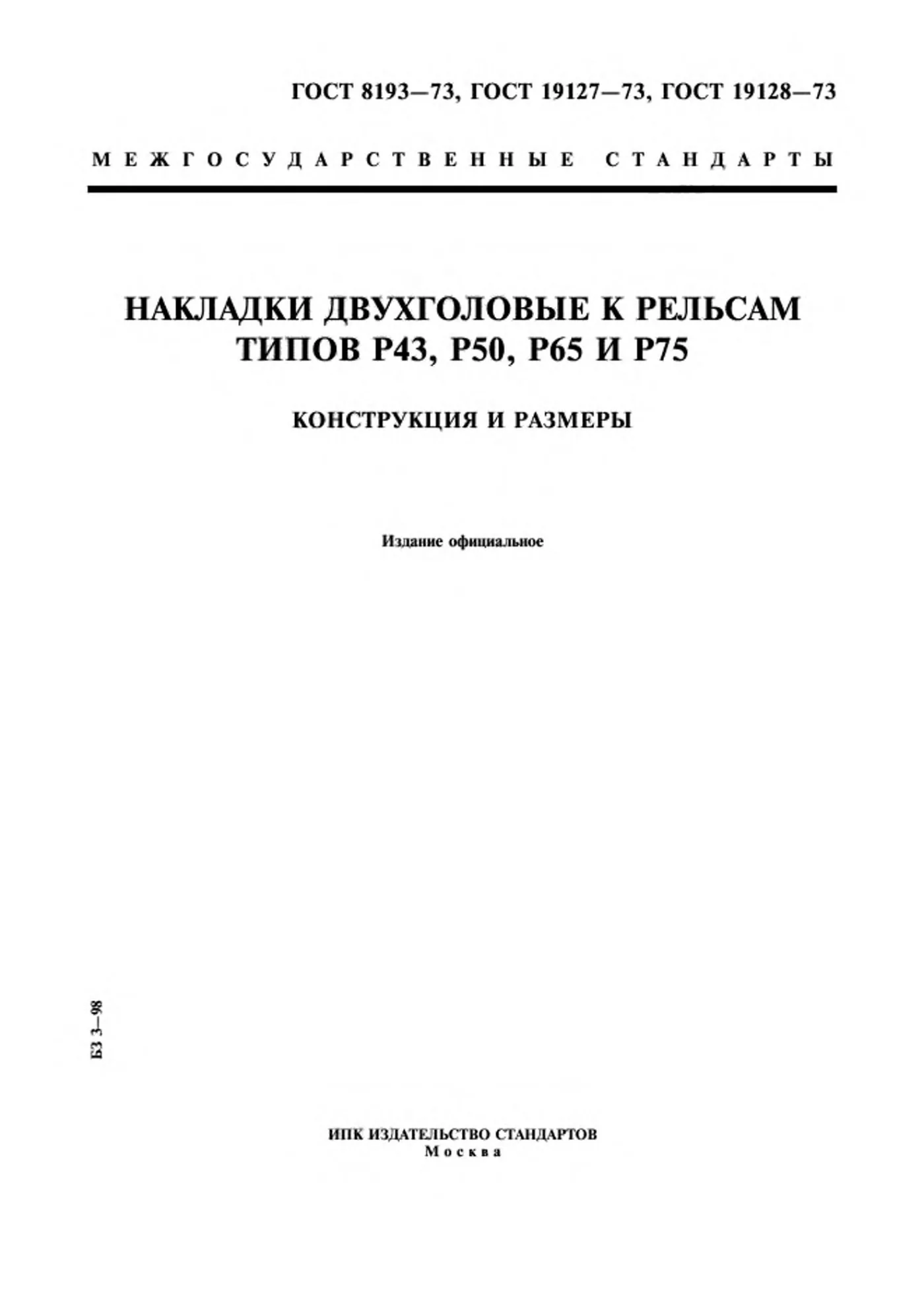

Источник текста - официальное переиздание стандарта 1998 года с Изменениями № 1, 2 и 3, выпущенное ИПК «Издательство стандартов». Дата введения и замена сверены с каталогом Института стандартизации. Сам документ можно открыть на этой странице выше.
