ГОСТ 19128-73: что было в старом стандарте на накладки двухголовые Р50
ГОСТ 19128-73 на накладки к рельсам Р50 не действует, в России действует ГОСТ 33184-2014. Два исполнения, масса 1Р50 и 2Р50 и чем отличается новый текст.
Выжимка ПроРельс
Стр. 1–3 из 4
Стандарт не действует. В России действует ГОСТ 33184-2014. Для новых договоров и проектов берите ГОСТ 33184-2014 на двухголовые накладки для широкой колеи. С 1 июля 2015 года он заменил ГОСТ 19128-73 вместе с ГОСТ 4133-73 и ГОСТ 8193-73. Страница оставлена как справка: номер 19128-73 часто встречается в паспортах, проектах и на старогодных накладках Р50.

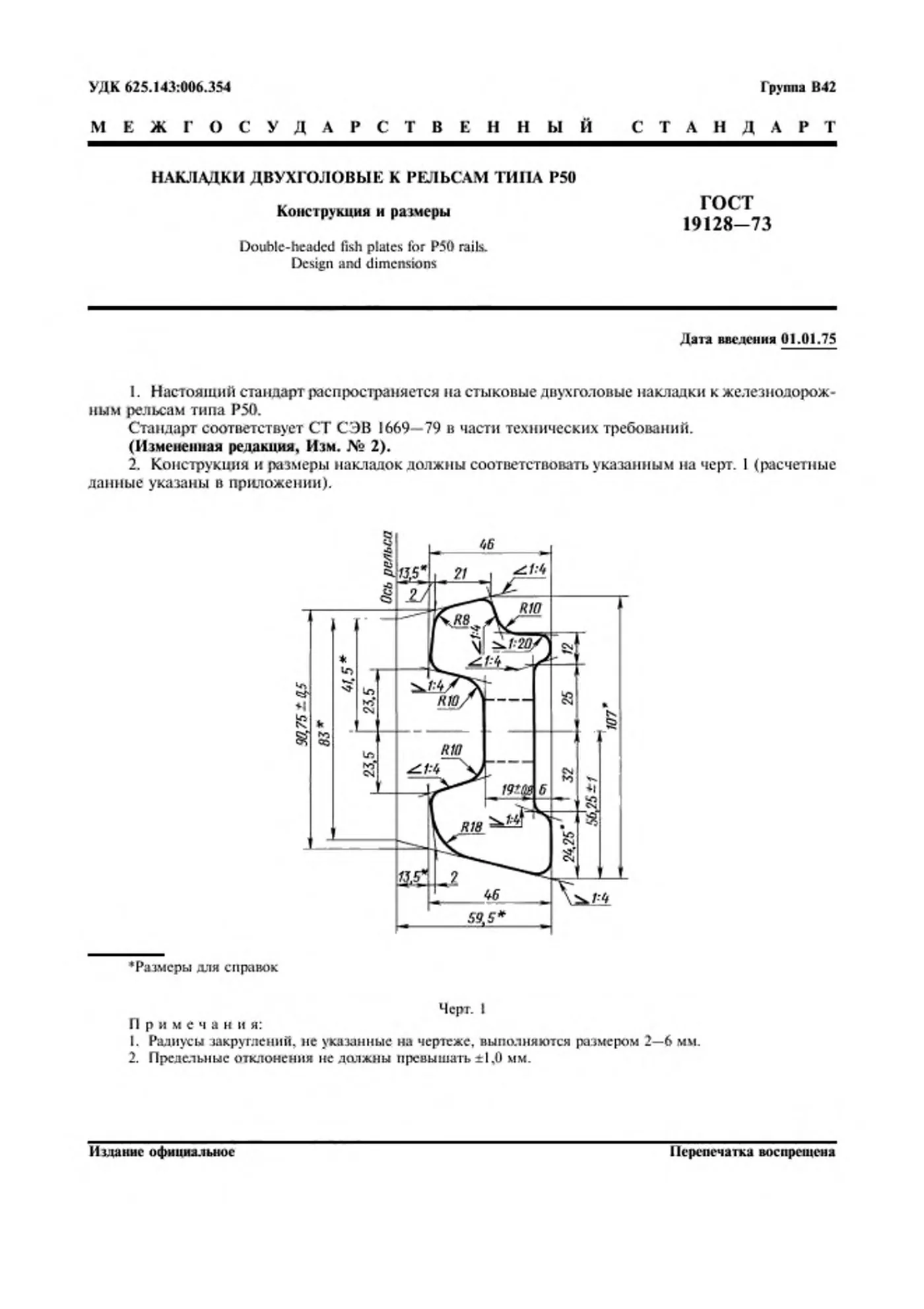

ГОСТ 19128-73 - государственный стандарт СССР на конструкцию и размеры стыковых двухголовых накладок к рельсам Р50. Он утверждён постановлением Госстандарта СССР от 14 сентября 1973 года № 2158 и введён с 1 января 1975 года. Стандарт заменил ГОСТ 4133-54 в той части, где речь шла о накладках к рельсам Р50. Требования к стали, сортам и приёмке он брал из ГОСТ 4133-73.
Исполнения и обозначение: накладка Р50 по старому тексту

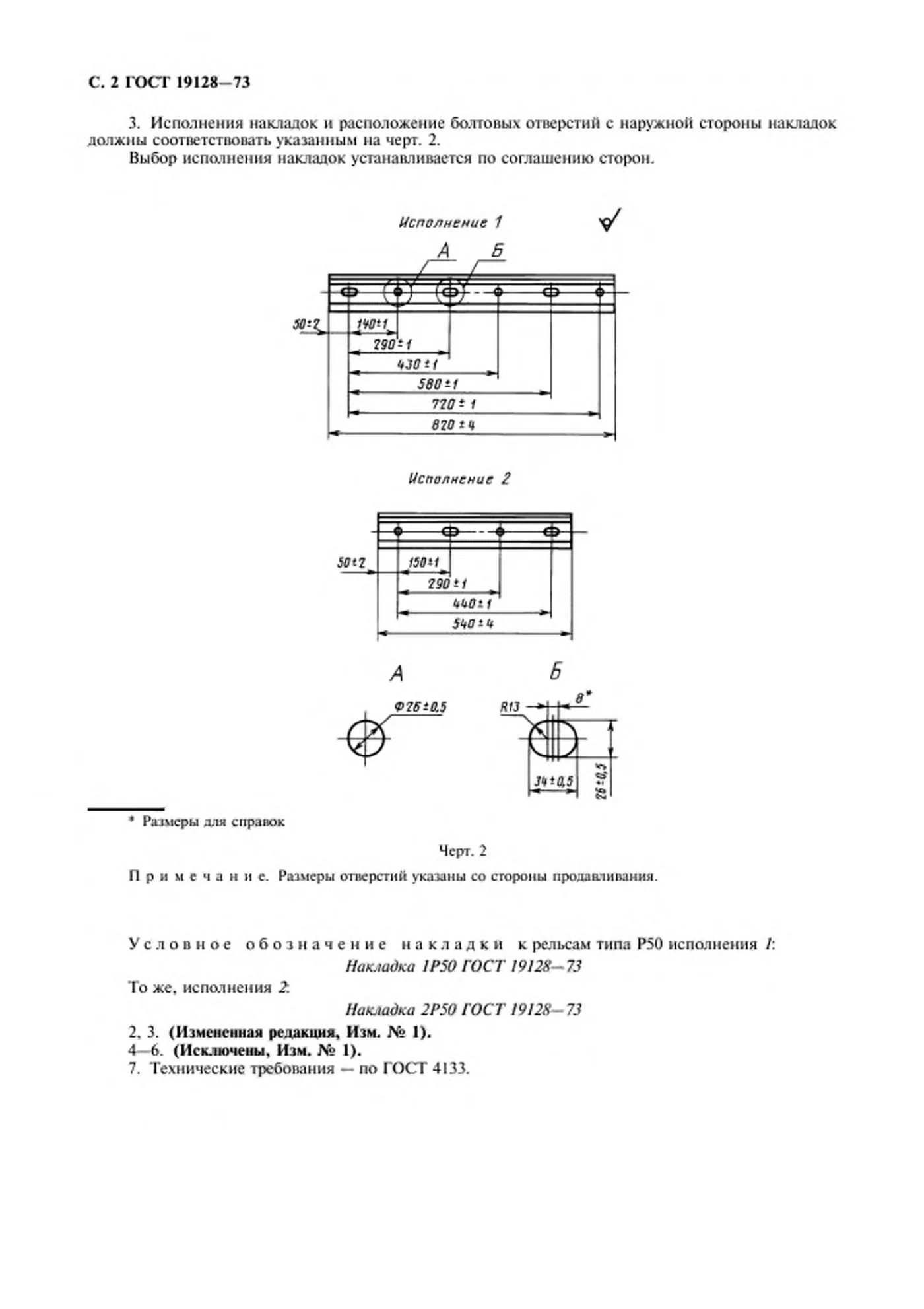

Стандарт давал два исполнения накладки Р50, и выбор между ними оставлял на соглашение сторон. Исполнения различались длиной и расположением болтовых отверстий с наружной стороны. Обозначение выглядело так: «Накладка 1Р50 ГОСТ 19128-73» для первого исполнения и «Накладка 2Р50 ГОСТ 19128-73» для второго. Размеры отверстий проверяли со стороны продавливания.
Радиусы закруглений без размера на чертеже выполняли от 2 до 6 мм. Предельные отклонения размеров не должны были превышать 1 мм. Сечение и расчётные величины вынесены в справочное приложение.
Масса и сечение накладки Р50

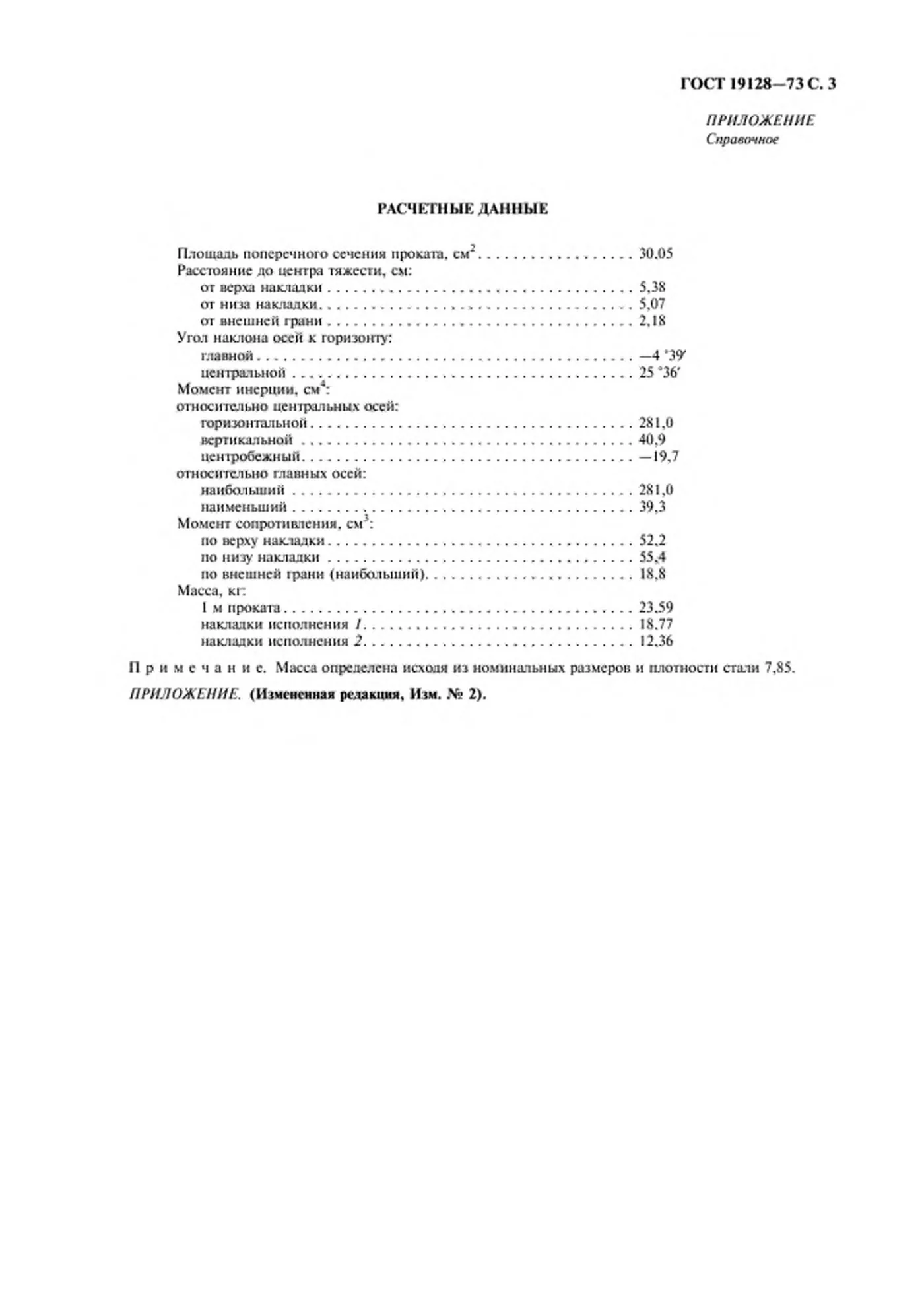

Площадь сечения проката по старому тексту - 30,05 см², метр проката весит 23,59 кг. Накладка первого исполнения весит 18,77 кг, второго - 12,36 кг. Массу стандарт считал по номинальным размерам при плотности стали 7,85. Эти числа удобны для пересчёта тонн в штуки, когда старогодные накладки продают на вес.
Накладка 1Р-50 старогодная
Тип рельса: Р50 · Состояние: старогодная, отсортирована · Исполнение: двухголовая (1Р-50)
Чем отличается действующий ГОСТ 33184-2014
В новом стандарте для Р50 уже три исполнения. Первое имеет длину 820 мм и шесть отверстий, второе - 540 мм и четыре отверстия. Третье, длиной 820 мм, сделано для стыков стрелочных переводов, сваренных алюминотермитным способом, и имеет поперечную канавку под наплыв шва. Расчётная масса уточнена: 18,74 кг для первого исполнения и 12,23 кг для второго, метр проката - 23,55 кг, площадь сечения - 29,995 см². Требования к стали и приёмке теперь в том же документе, отдельный стандарт на них не нужен.
Где ещё встречается номер ГОСТ 19128-73
Обозначение «Накладка 1Р50 ГОСТ 19128-73» стоит в старых проектах подъездных путей, ведомостях материалов и сертификатах на накладки, выпущенные до 2015 года. С этим номером приходят и старогодные накладки, снятые при ремонте пути. Для новых накладок в заявке указывайте ГОСТ 33184-2014 и исполнение по нему.
Частые вопросы
Нет, стандарт не действует. С 1 июля 2015 года его заменил ГОСТ 33184-2014 . В новых договорах пишите этот номер.
По справочному приложению - 18,77 кг, а накладка 2Р50 - 12,36 кг. Это расчётная масса по номинальным размерам. В новом стандарте те же исполнения весят 18,74 и 12,23 кг.
Цифра в начале обозначения - номер исполнения. Исполнения различаются длиной и числом болтовых отверстий. Нужное исполнение видно по проекту или по снятой с пути накладке.
Источник текста - официальное переиздание стандарта 1998 года с Изменениями № 1 и 2, выпущенное ИПК «Издательство стандартов». Дата введения и замена сверены с каталогом Института стандартизации. Сам документ можно открыть на этой странице выше.
