ГОСТ 8144-73: болты путевые для узкой колеи - что требует стандарт

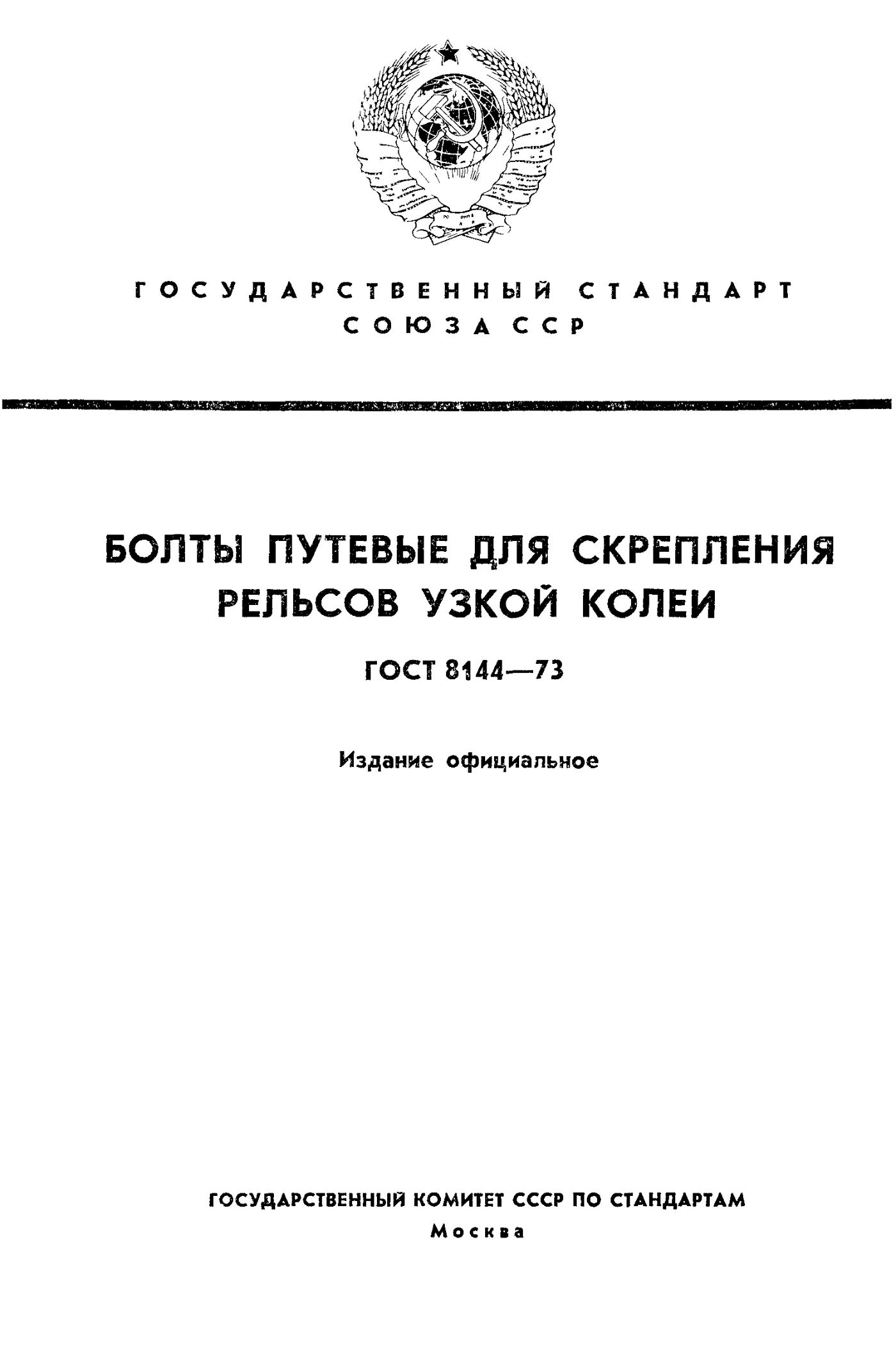

ГОСТ 8144-73 - стандарт СССР на болты путевые, которыми скрепляют железнодорожные рельсы узкой колеи. Он введён с 1 января 1974 года взамен ГОСТ 8144-56 по постановлению Госстандарта от 22 февраля 1973 года № 431. По каталогу Института стандартизации документ действует, а в тексте издания 1985 года стоит продление срока до 1994 года. Ниже - своими словами то, что важно покупателю.

Что описывает ГОСТ 8144-73

Стандарт охватывает три типоразмера: путевой болт с диаметром резьбы 12, 16 или 18 мм. У всех болтов есть головка и овальный подголовок, которым болт садится в отверстие накладки. Документ сжатый: пять разделов и одно справочное приложение.

Для рельсов широкой колеи есть другие стандарты, а для узкой колеи подходит этот болт. О таких рельсах рассказано в статье об узкоколейных и рудничных рельсах. Стыковые накладки и их крепёж разобраны в статье о накладках.

Размеры путевых болтов

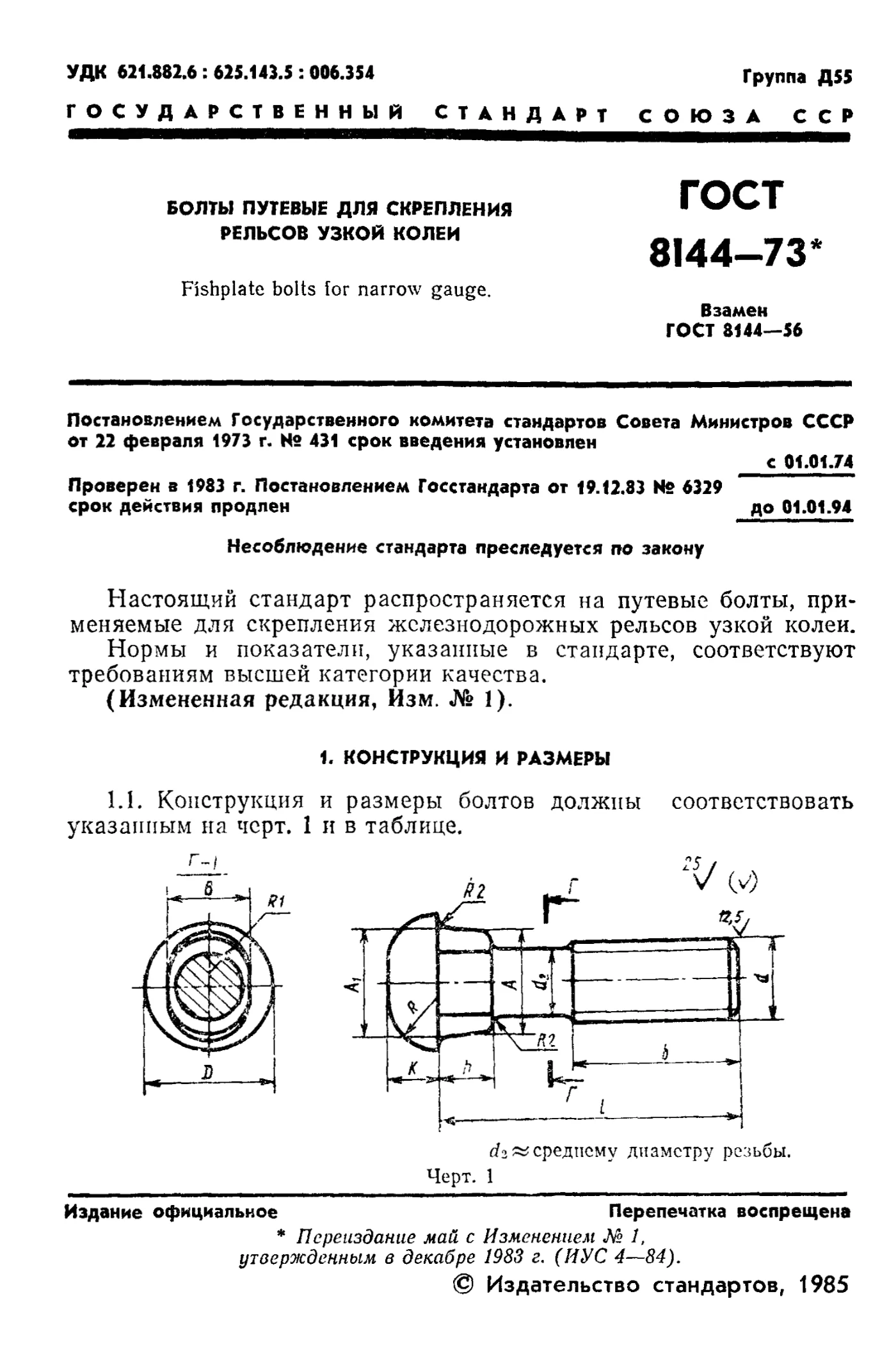

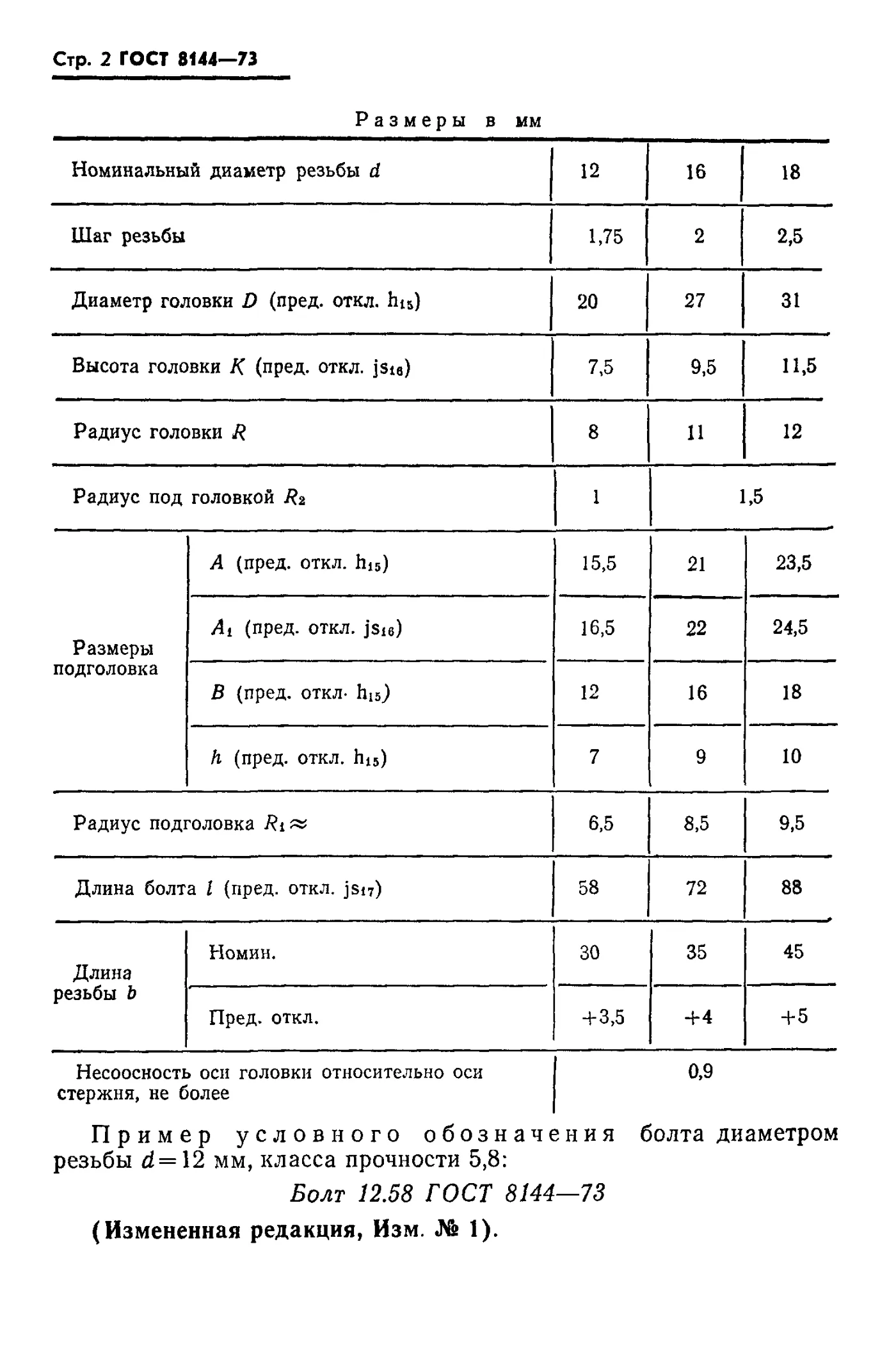

Конструкцию и размеры задают чертёж и таблица. Каждому диаметру соответствует одна длина болта и одна длина резьбы, поэтому типоразмеров всего три. Размеры такие.

Масса в таблице теоретическая, она приведена в справочном приложении. Болт обозначают диаметром и классом прочности: например, «Болт 12.58 ГОСТ 8144-73» - болт с резьбой 12 мм класса прочности 5.8. Длины, которой нет в таблице, в стандарте нет.

Прочность, резьба и гайки

Болты диаметром 12 мм должны иметь класс прочности 5.8, а болты 16 и 18 мм - класс 3.6 или 5.8 по ГОСТ 1759-70. Резьба - по ГОСТ 24705-81 с полем допуска 8g по ГОСТ 16093-81. Остальные технические требования взяты из ГОСТ 1759-70 для изделий класса точности С.

Болты поставляют с гайками по ГОСТ 5915-70, класс прочности которых 5. Гайки могут быть навинчены на болт или лежать в таре, но возить их положено вместе с болтами. Стандарт допускает скруглить кромки головки до 1 мм, притупить овальный подголовок со стороны резьбы на треть высоты и оставить заусенец на головке до 0,5 мм на сторону.

Приёмка, испытания и упаковка

Правила приёмки - по ГОСТ 17769-83, методы испытаний - по ГОСТ 1759-70 с одним уточнением: отверстие в косой шайбе делают по форме подголовка. Скос шайбы направляют перпендикулярно плоской стороне подголовка. Испытание на прочность соединения головки со стержнем для этих болтов не проводят.

Упаковка и маркировка - по ГОСТ 18160-72. Гайки в таре отгружают совместно с болтами, и это стоит проверить при приёмке. Массу тысячи штук удобно сверять с документом поставщика.
