ГОСТ 22343-90: что было в старом стандарте на клемму ПК

Стандарт не действует. В России действует ГОСТ 22343-2014. Для новых договоров и документов о качестве берите ГОСТ 22343-2014 на клеммы раздельного скрепления, введённый с 1 июля 2015 года. Номер остался прежним, сменился только год. Эта страница оставлена как справка, потому что номер 22343-90 до сих пор стоит в паспортах, проектах пути и складских документах.

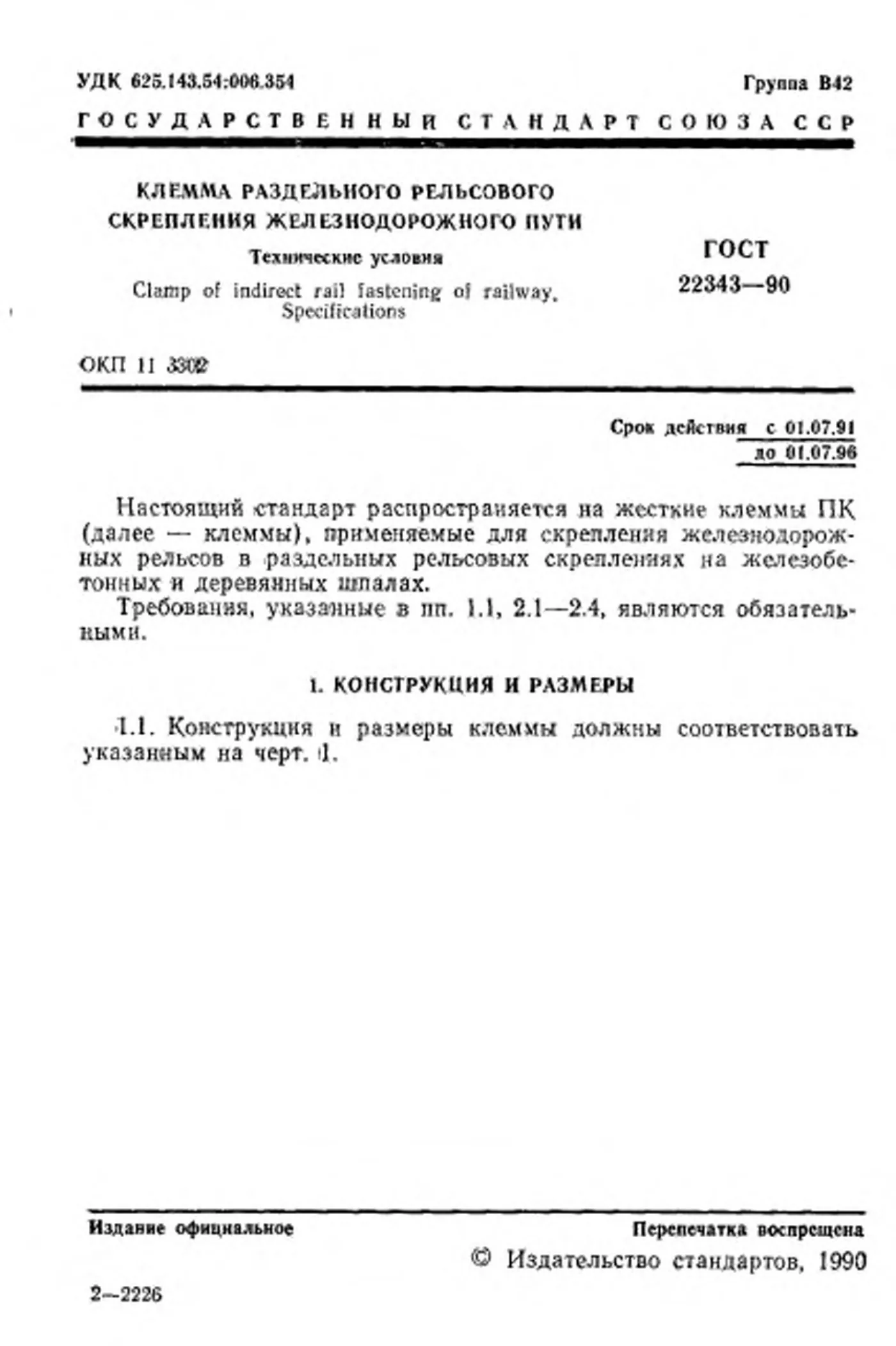

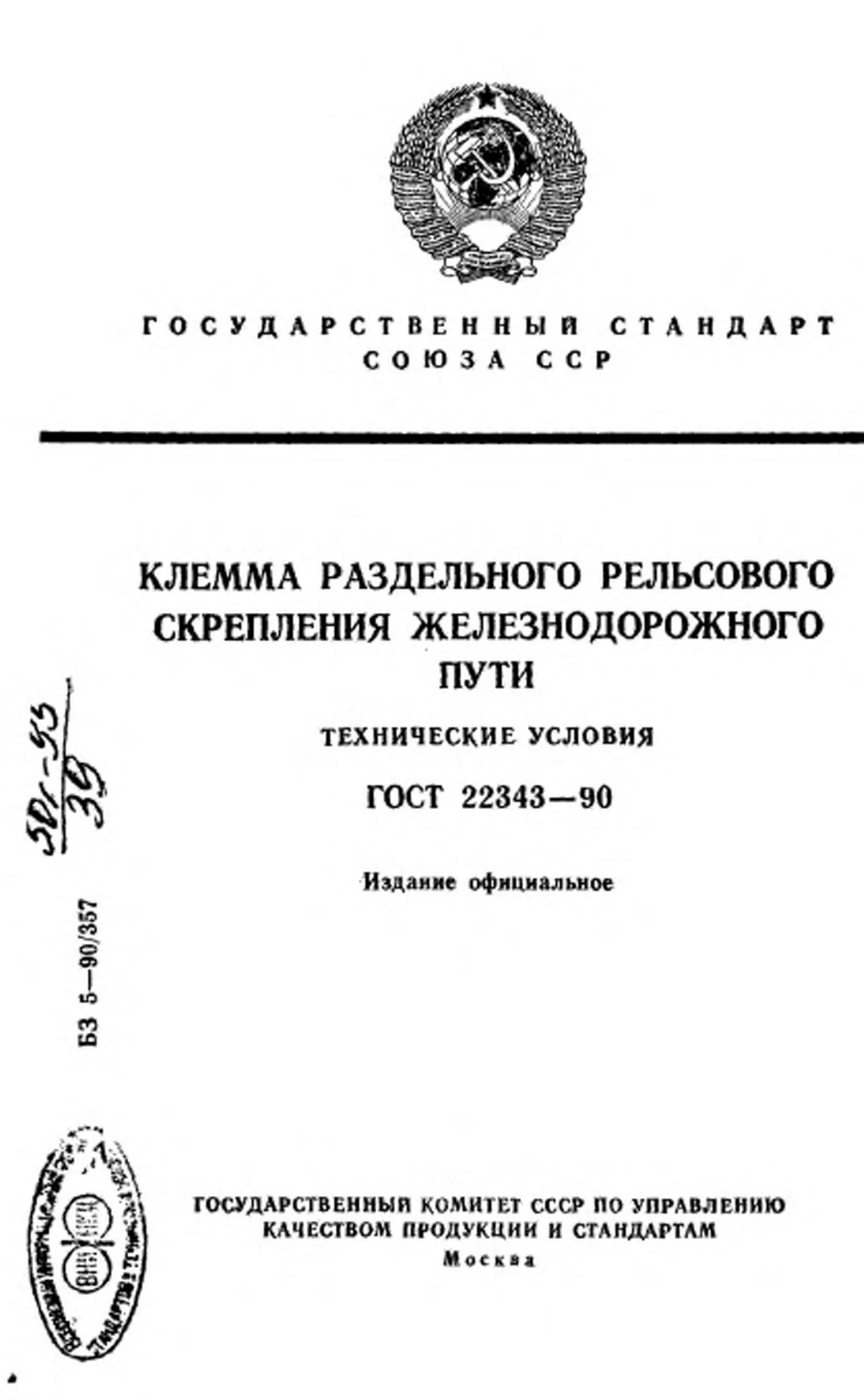

ГОСТ 22343-90 - государственный стандарт СССР на жёсткую клемму ПК, которой подошву рельса прижимают к подкладке. Он утверждён постановлением Госстандарта СССР от 27 июня 1990 года № 1902, действовал с 1 июля 1991 года и заменил ГОСТ 22343-77. Клемма ставилась в раздельное скрепление на железобетонных и деревянных шпалах.

Клемма ПК по старому тексту: сталь и форма

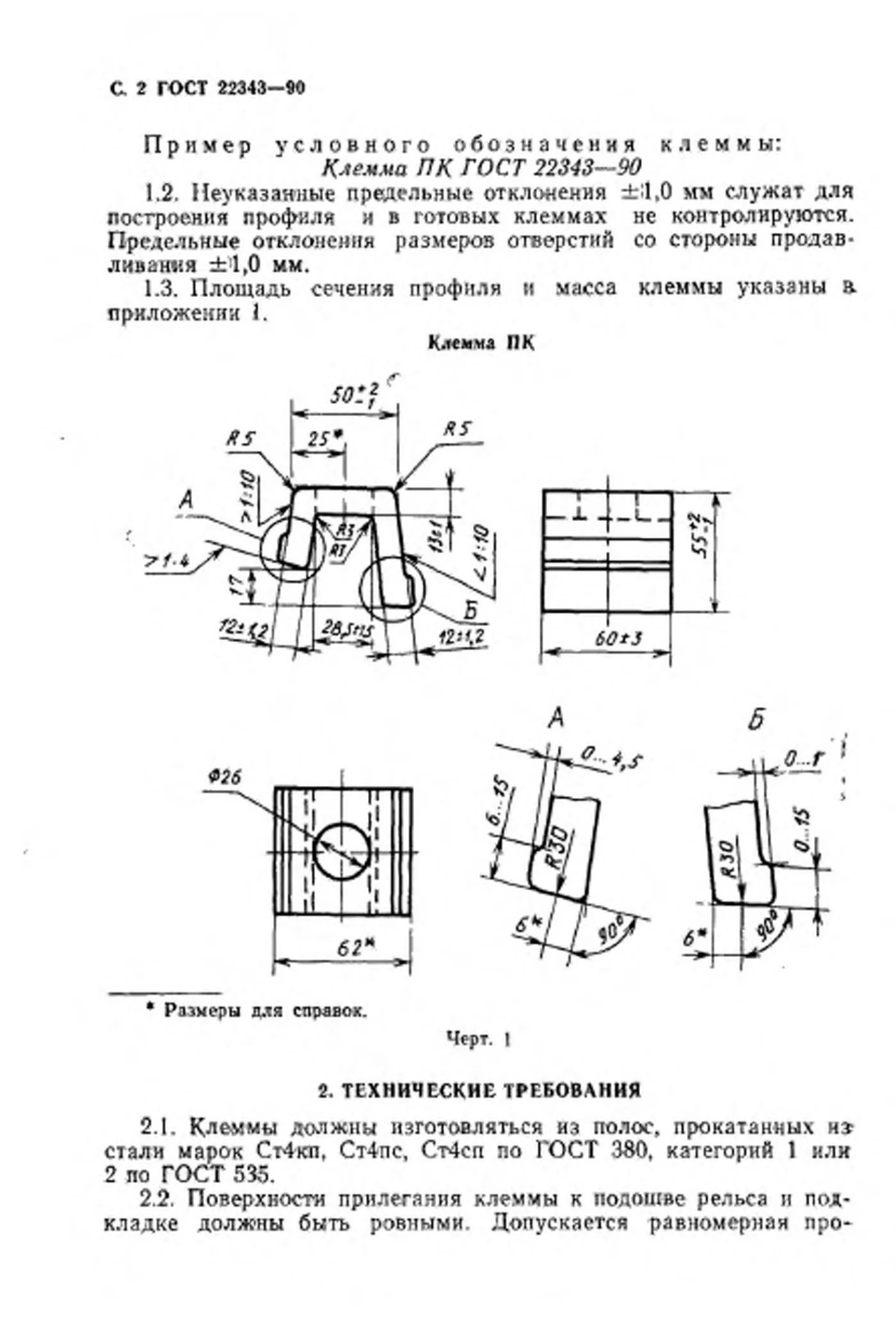

Клеммы делали из полос стали Ст4кп, Ст4пс и Ст4сп по ГОСТ 380, категорий 1 или 2 по ГОСТ 535. Обязательными стандарт называл требования к конструкции, стали и поверхности. Поверхности прилегания к подошве рельса и к подкладке должны были быть ровными: выпуклость допускалась до 1,0 мм, вогнутость не допускалась совсем. Трещины, закаты и другие дефекты разрешались глубиной не больше 1,0 мм, косина реза торца - до 3,0 мм.

От кромки отверстия под клеммный болт до торца должно было оставаться не меньше 15 мм. Заусенцы на торцах и у отверстия ограничены 1,0 мм, а на рабочей поверхности ножек - 1,5 мм. Пример обозначения - «Клемма ПК ГОСТ 22343-90». Площадь сечения профиля - 14,7 см², метр проката весит 11,5 кг, одна клемма - 0,64 кг.

Приёмка и документы на партию

Партия весила не больше 20 т, и от неё отбирали не меньше 1 % клемм для осмотра и проверки размеров. На растяжение испытывали по две пробы от каждой плавки, на круглых образцах диаметром 10 мм. Если в выборке находили хоть одну вогнутую клемму или отклонения размеров у пяти и больше штук, партию пересортировывали и предъявляли снова. Принимал клеммы инспектор МПС, а к двум клеммам партии привязывали металлические ярлыки.

Чем отличается действующий ГОСТ 22343-2014

Сталь, допуски формы, масса клеммы и предел партии в 20 т в новом стандарте прежние. Партия теперь собирается из клемм одной плавки и одного технологического процесса, а к отгрузке прилагают паспорт качества. Изменение № 1 разрешило класть клеммы в технические мешки или мягкие контейнеры. Появилась гарантия изготовителя - не меньше пяти лет со дня укладки в путь. Как собрать узел с клеммой, разобрано в статье о скреплении КБ-65 и костыльном.

Где ещё встречается номер ГОСТ 22343-90

Номер ГОСТ 22343-90 стоит в паспортах на клеммы, выпущенные до 2015 года, в ведомостях на раздельное скрепление и в старых проектах пути. С ним же приходят складские остатки и старогодные клеммы. Для новых поставок в договоре указывайте ГОСТ 22343-2014.
