ГОСТ 22343-2014: клемма ПК для раздельного рельсового скрепления
Главное из ГОСТ 22343-2014: для каких скреплений нужна клемма ПК, сталь, допуски на форму, масса, партия, маркировка, упаковка и гарантия.
Выжимка ПроРельс
Стр. 1–3 из 20

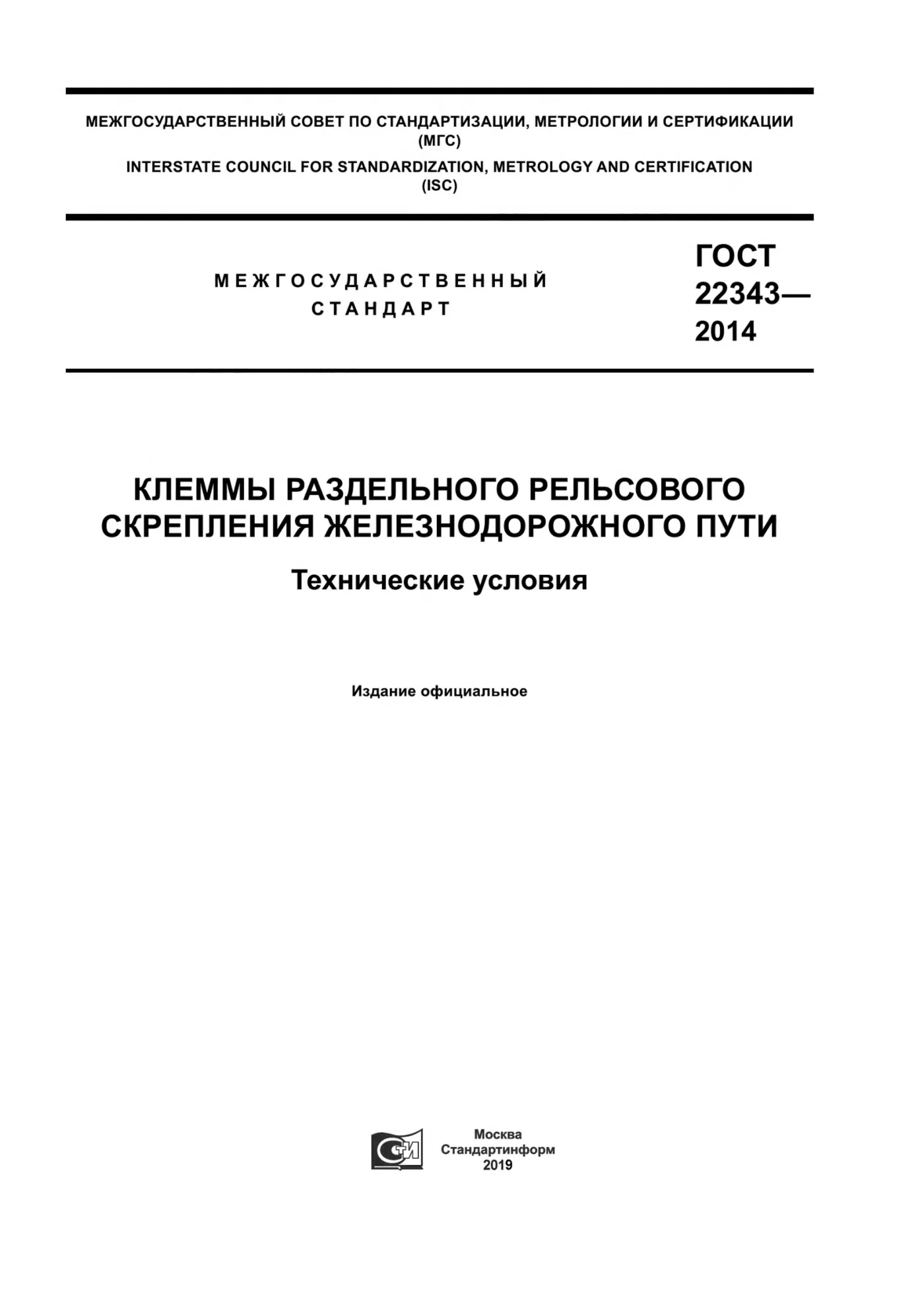

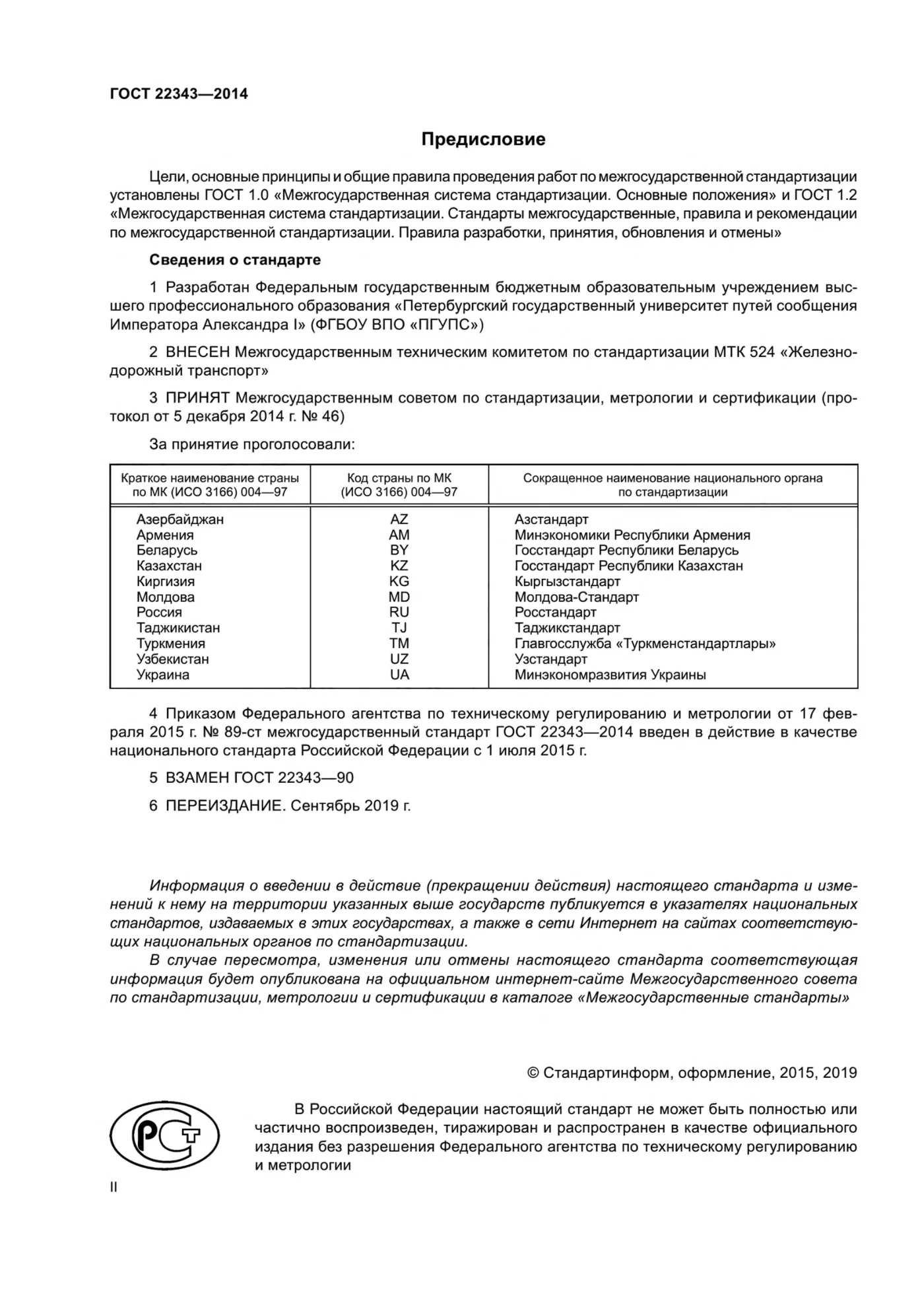

ГОСТ 22343-2014 - межгосударственный стандарт на жёсткие клеммы ПК, которые прижимают подошву рельса к подкладке. В России он введён приказом Росстандарта от 17 февраля 2015 года № 89-ст и действует с 1 июля 2015 года. Документ заменил ГОСТ 22343-90, а в 2025 году к нему добавилось изменение № 1, применяемое с 1 февраля 2025 года. Ниже приведено главное из стандарта своими словами.
Что описывает стандарт на клеммы ПК
Стандарт распространяется на промежуточные клеммы ПК раздельных скреплений, которые ставят на железобетонные и деревянные шпалы. Разработал его Петербургский государственный университет путей сообщения, а внёс межгосударственный комитет по железнодорожному транспорту. Чем раздельное скрепление отличается от нераздельного и как собрать узел с клеммой ПК, разобрано в статье о скреплении КБ-65 и костыльном скреплении.
Клеммы раздельного рельсового скрепления: материал и допуски
Клемму делают из горячекатаной полосы стали Ст4кп, Ст4пс или Ст4сп по ГОСТ 380. Полоса должна быть первой или второй категории по ГОСТ 535. Стандарт допускает на поверхностях небольшие следы производства, но жёстко ограничивает дефекты формы.
| Параметр | Что допускается |
|---|---|
| Выпуклость прилегающей поверхности | не более 1,0 мм; вогнутость не допускается |
| Косина реза торца | не более 3,0 мм |
| Заусенцы на торцах и у отверстия | высотой не более 1,0 мм |
| Усы в разъёме валков | не более 1,5 мм |
| Расстояние от кромки отверстия до торца | не менее 15 мм |
| Трещины, закаты, другие дефекты | глубиной не более 1,0 мм |
Важнее всего ровное прилегание: вогнутая клемма плохо передаёт усилие на подошву рельса. Если в выборке нашли хоть одну клемму с вогнутостью, партию пересортировывают и предъявляют снова. Масса одной клеммы по справочному приложению - 0,64 кг, а в метре проката сечением 14,7 см² около 11,5 кг.
Клемма ПК
Масса 1 шт.: 0,64 кг · Штук в тонне: 1515 шт. · Стандарт: ГОСТ 22343-90 (заменён на ГОСТ 22343-2014)
Партия, маркировка и гарантия
Партия не превышает 20 т и состоит из клемм одной плавки и одного технологического процесса. Для осмотра и проверки размеров отбирают не меньше 1 % клемм, а на растяжение испытывают по две пробы с каждой плавки. К отгрузке прилагают паспорт качества с указанием массы партии в тоннах.
На две клеммы от партии крепят ярлыки с товарным знаком, годом и месяцем выпуска, массой и номером партии. После изменения № 1 клеммы отгружают без упаковки, но по согласованию их кладут в технические мешки или мягкие контейнеры. Перевозить можно любым видом транспорта, а гарантийный срок - не менее пяти лет со дня укладки в путь.
Частые вопросы
Действует ГОСТ 22343-2014, введённый с 1 июля 2015 года. Прежний ГОСТ 22343-90 им заменён. В новых договорах указывайте номер 2014 года.
По справочному приложению стандарта - 0,64 кг на одну клемму. На тонну выходит около 1560 штук. Точную массу партии смотрите в паспорте качества.
Это углеродистая сталь обыкновенного качества Ст4кп, Ст4пс или Ст4сп. Заготовкой служит полоса первой или второй категории. Состав подтверждает паспорт или сертификат на исходный металл.
Источник текста - издание стандарта, выпущенное Стандартинформом в 2019 году, вместе с изменением № 1. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
