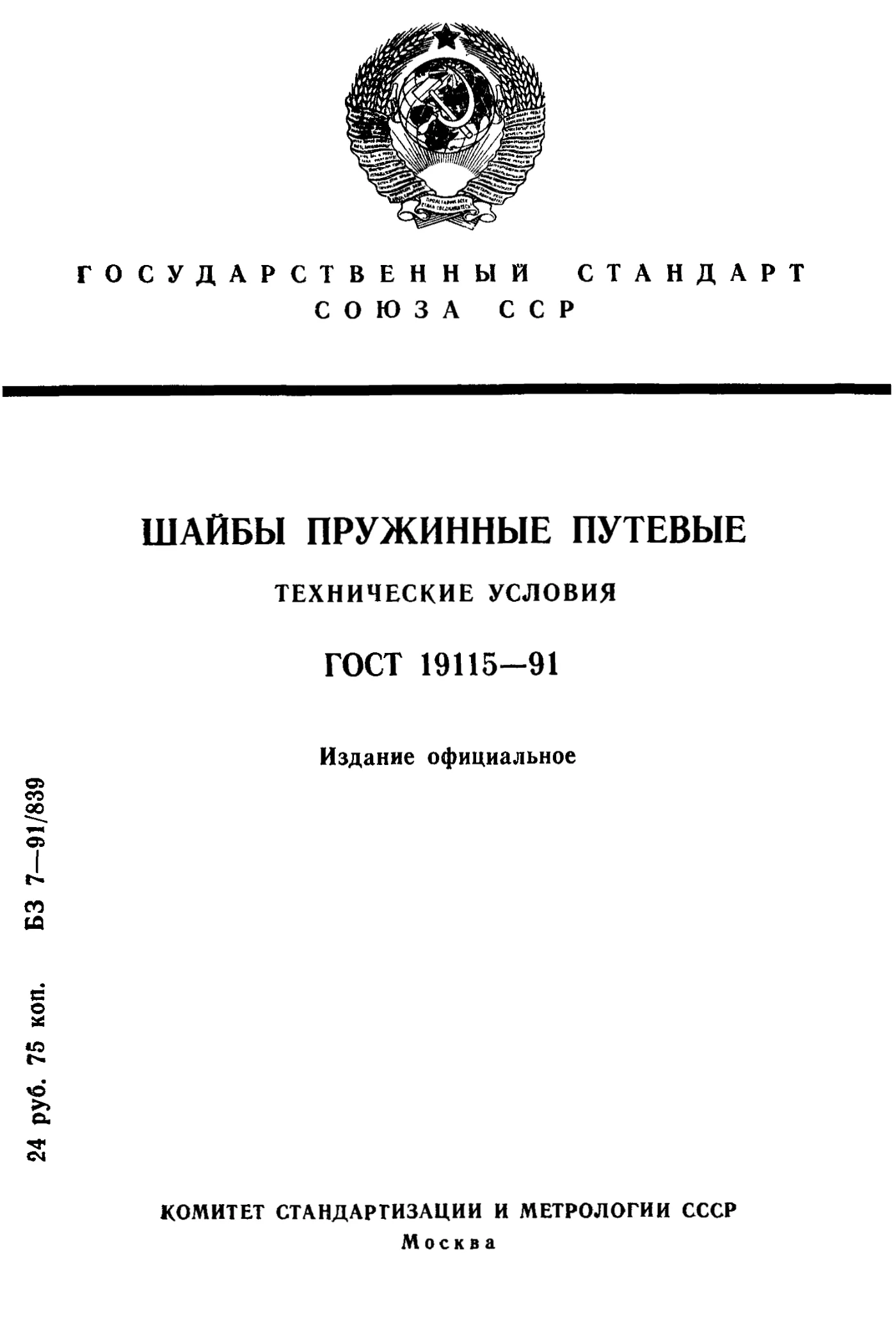

Стр. 1–3 из 7
ГОСТ 19115-91 - стандарт на шайбы пружинные путевые, которые ставят под гайки болтов в верхнем строении железнодорожного пути. Он введён с 1 июля 1992 года по постановлению Комитета стандартизации и метрологии СССР от 9 июля 1991 года № 1231 взамен ГОСТ 19115-73. Разработали стандарт Министерство путей сообщения и Министерство металлургии СССР. Ниже - своими словами то, что важно покупателю.
Что описывает ГОСТ 19115-91

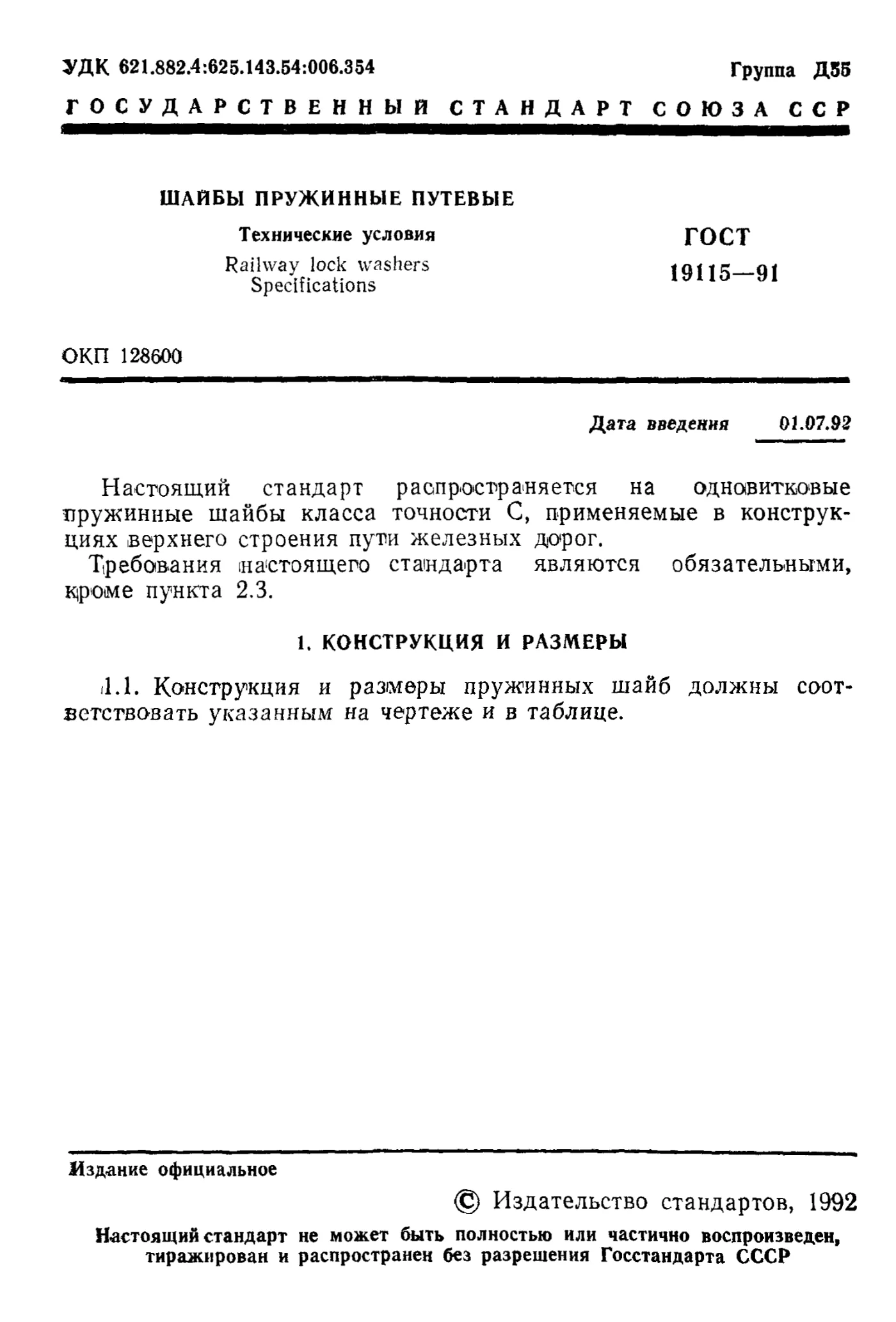

Документ охватывает пружинные шайбы с одним витком, выполненные по классу точности С, для конструкций верхнего строения пути. Путевая шайба выпускается в трёх размерах - под болты с диаметром резьбы 22, 24 и 27 мм. Требования стандарта обязательны, кроме пункта 2.3 о трёхкратном обжатии.
Основные технические требования и методы контроля стандарт берёт из ГОСТ 6402-70 на пружинные шайбы общего назначения. Двухвитковые шайбы для пути описаны отдельно, в ГОСТ 21797-2014. Где такие шайбы ставят в стыке, рассказано в статье о стыковых накладках.
Размеры путевых шайб

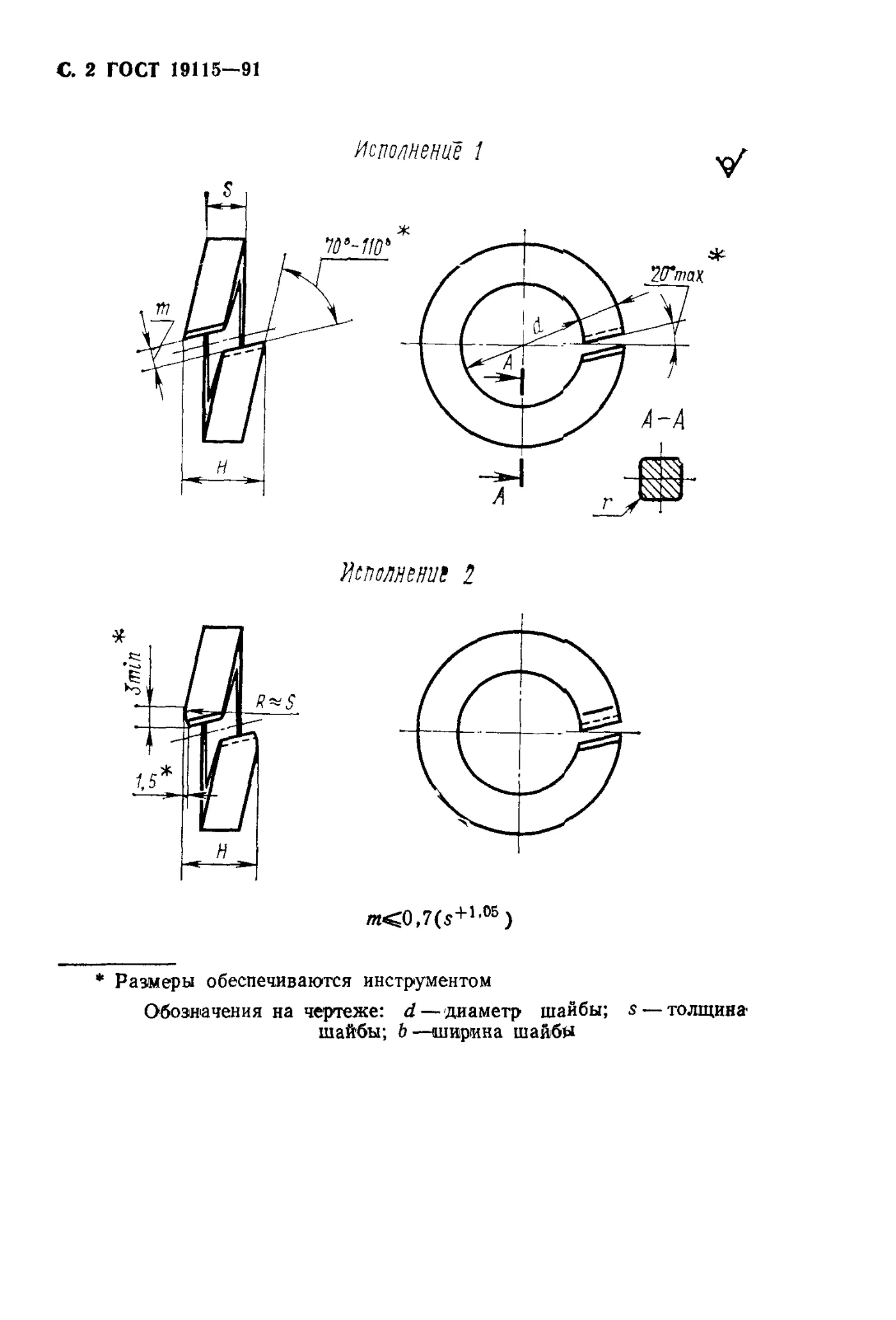

Конструкцию и размеры задают чертёж и таблица. Есть два исполнения, которые различаются высотой шайбы в свободном состоянии, причём исполнение 2 делают по согласованию изготовителя и потребителя. Размеры шайб такие.
| Резьба болта, мм | 22 | 24 | 27 |
|---|---|---|---|
| Диаметр шайбы, мм (отклонение ±1,05) | 24 | 26 | 29 |
| Толщина шайбы, мм (отклонение ±0,45) | 8 | 9 | 10 |
| Высота, исполнение 1, мм | 13,5–18,5 | 15,0–20,0 | 16,5–23,0 |
| Высота, исполнение 2, мм | 12,5–17,5 | 14,0–19,5 | 15,5–22,0 |
| Масса 1000 шайб, кг | 49,1 | 67,9 | 93,4 |
Масса теоретическая, плотность стали принята 7850 кг/м³. Обозначение простое: «Шайба 22 ГОСТ 19115-91» - шайба для болта 22 мм из стали 65Г без покрытия. Для исполнения 2 перед размером ставят «2.», а для стали 60С2А добавляют её марку: «Шайба 22.60С2А ГОСТ 19115-91».
Шайба одновитковая М22
Стандарт: ГОСТ 19115-73 (заменён на ГОСТ 19115-91) · Штук в тонне: 20366 шт. · Масса 1 шт.: 0,049 кг
Шайба одновитковая М24
Стандарт: ГОСТ 19115-73 (заменён на ГОСТ 19115-91) · Штук в тонне: 14706 шт. · Масса 1 шт.: 0,068 кг
Шайба одновитковая М27
Стандарт: ГОСТ 19115-73 (заменён на ГОСТ 19115-91) · Масса 1 шт.: 0,096 кг · Диаметр резьбы: 27 мм
Материал и проверка упругости
Шайбы изготовляют из проволоки по ГОСТ 11850 из стали 65Г или 60С2А. Допускаются и другие стали, если их механические свойства не ниже, чем у стали 65Г по ГОСТ 14959. Если применена сталь 60С2А или иная, марку указывают в обозначении шайбы.
Пружинящие свойства проверяют так: шайбу сжимают до плоского состояния и держат сжатой 24 часа. После этого высота шайбы уменьшается не более чем на 0,8 мм. По требованию потребителя каждую шайбу после термической обработки трёхкратно обжимают до плоского состояния; именно этот пункт 2.3 в число обязательных не входит.
Приёмка, упаковка и перевозка
Правила приёмки - по ГОСТ 17769 для изделий класса точности С, объём партии указан от 10001 до 35000 штук. Методы контроля - по ГОСТ 6402-70, исключая проверку вязкости. Временная противокоррозионная защита, упаковка и маркировка тары - по ГОСТ 18160.
Возить шайбы можно любым видом транспорта по правилам, действующим на этом виде. Отдельных условий перевозки стандарт не вводит. Масса тысячи штук из приложения удобна для проверки веса партии при отгрузке.
Частые вопросы
Под болты с диаметром резьбы 22, 24 и 27 мм. Для каждого размера в стандарте дан диаметр шайбы и её толщина. Других размеров в документе нет.
Из проволоки по ГОСТ 11850 из стали 65Г или 60С2А. Допускаются и другие стали, не слабее 65Г по механическим свойствам. Марку, если это не 65Г, пишут в обозначении шайбы.
Для болта 22 мм - 49,1 кг, для 24 мм - 67,9 кг, для 27 мм - 93,4 кг. Это теоретическая масса стальных шайб по справочному приложению. Фактический вес партии сверьте с документом поставщика.
Источник текста - официальное издание стандарта 1991 года. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
