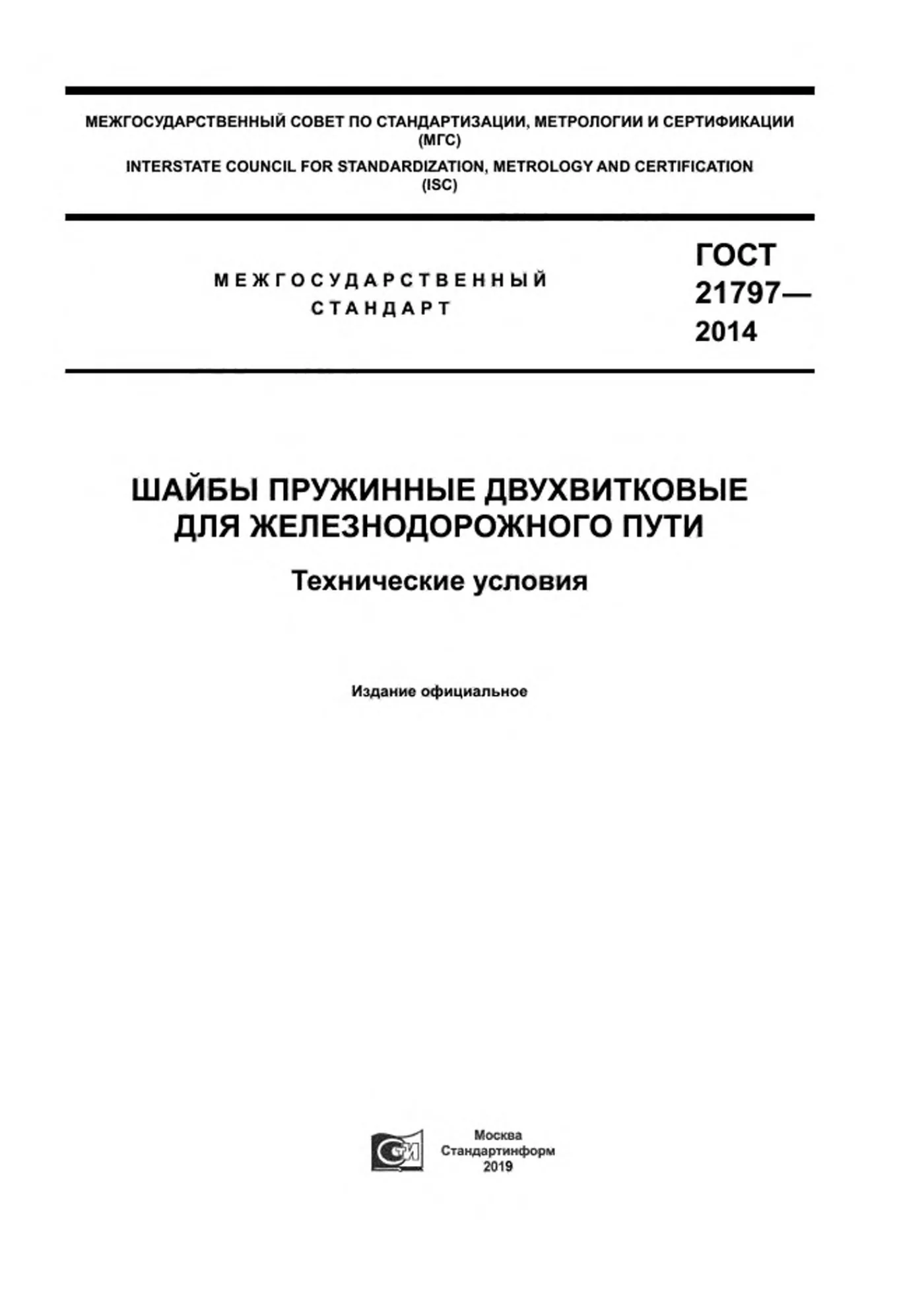

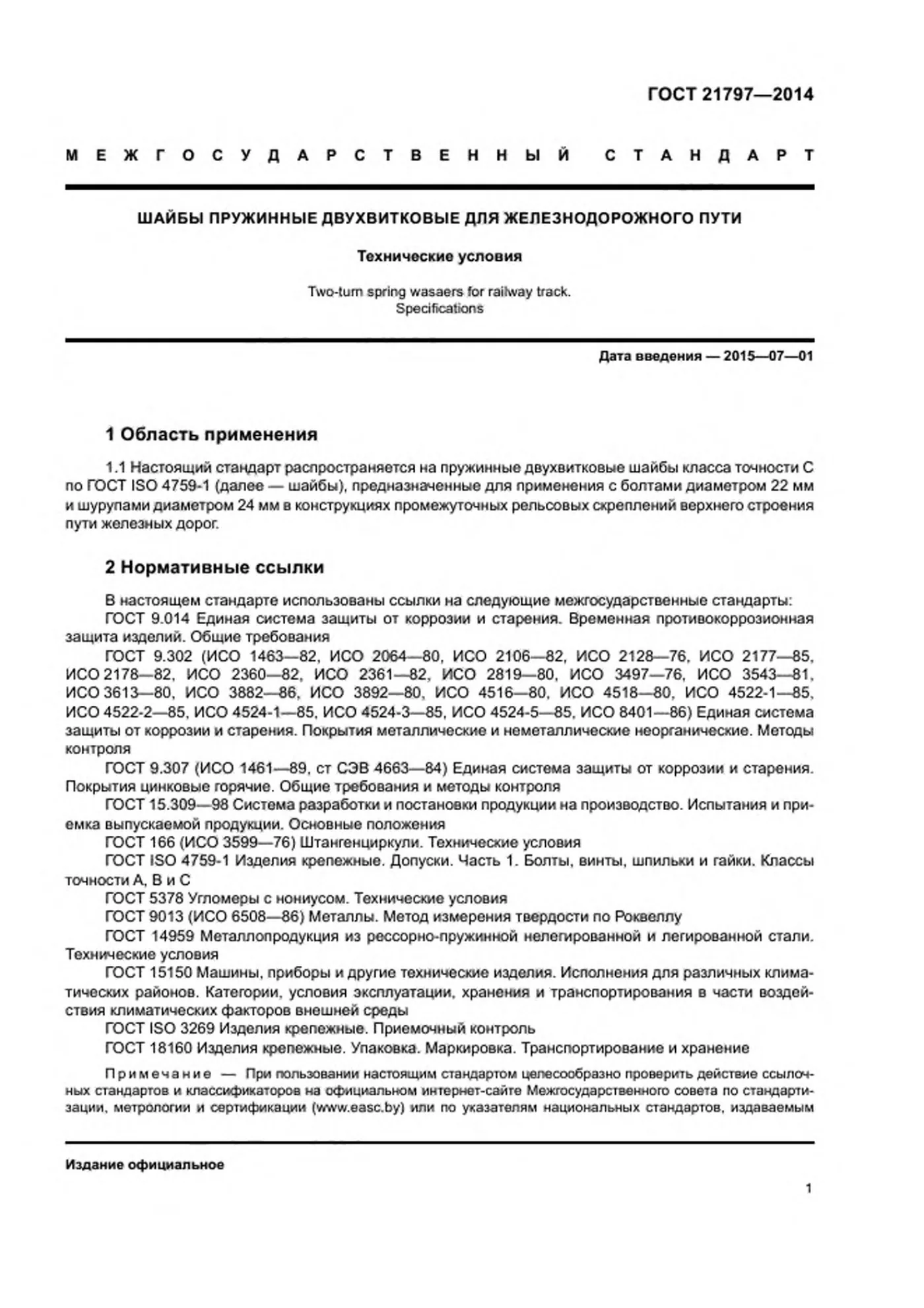

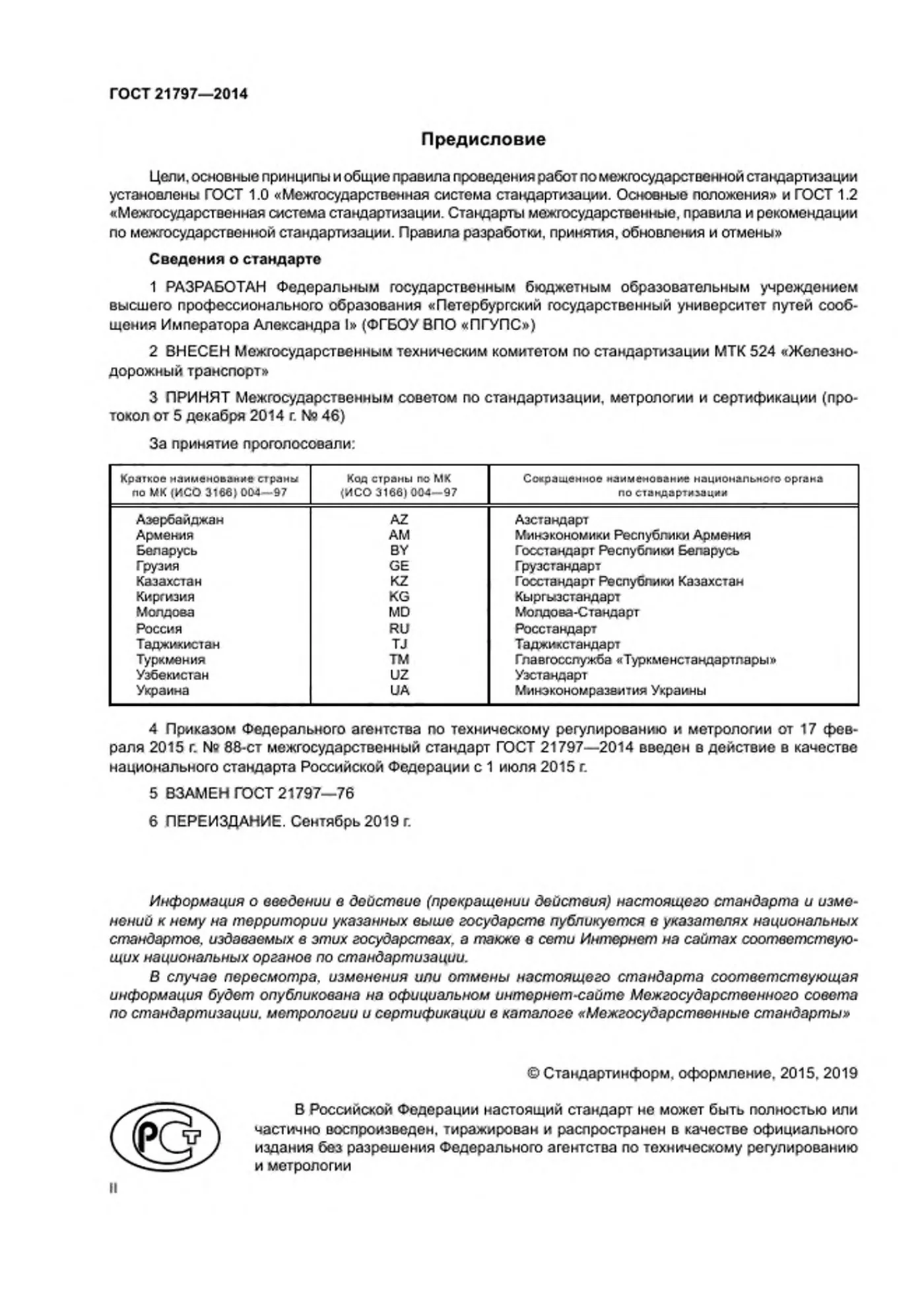

Стр. 1–3 из 16
ГОСТ 21797-2014 - межгосударственный стандарт на шайбы пружинные двухвитковые, которые ставят под гайку или головку шурупа в узле рельсового скрепления. В России он введён приказом Росстандарта от 17 февраля 2015 года № 88-ст и действует с 1 июля 2015 года. Документ заменил ГОСТ 21797-76, а к тексту добавлено изменение № 1, которое в России применяют с 1 сентября 2020 года. Ниже изложено главное из стандарта своими словами.
На какие шайбы распространяется стандарт
Стандарт описывает шайбы класса точности С для болтов диаметром 22 мм и шурупов диаметром 24 мм. Их применяют в промежуточных скреплениях, где рельс прижат к шпале болтами или шурупами. Условное обозначение даёт внутренний диаметр шайбы, он равен 25 мм, поэтому в заявках встречаются и «М22», и «25». Как устроены такие скрепления, рассказано в статьях о скреплениях ЖБР и АРС и о скреплении КБ-65.
Шайбы пружинные двухвитковые: материал и упругость
Шайбы делают из рессорно-пружинной стали 60С2А. Изменение № 1 разрешило марки 40С2А и 40С2, а также другие стали, если готовая шайба держит нужные свойства. После закалки твёрдость должна быть от 41,5 до 51,0 единиц по Роквеллу. Каждую шайбу трижды обжимают до высоты 18,0 ± 0,5 мм, после чего она не должна иметь трещин и изломов.
| Показатель | Требование |
|---|---|
| Твёрдость | 41,5–51,0 HRC |
| Высота после трёхкратного обжатия | 18,0 ± 0,5 мм |
| Выдержка в сжатом состоянии | не менее 24 ч |
| Потеря высоты после выдержки | не более 1,5 мм |
| Наружный диаметр в сжатом виде | не более 49,5 мм |
| Теоретическая масса 1000 шайб | 120 кг |
По этим цифрам видно, зачем нужна проверка на длительный зажим: шайба обязана сохранить упругость, а не только красиво выглядеть. Окалина и скрученность витков браком не считаются, а вмятины от инструмента допускаются глубиной до 0,5 мм. Раковины, плены, трещины и расслоения на поверхности недопустимы.
Шайба двухвитковая М22
Стандарт: ГОСТ 21797-76 (заменён на ГОСТ 21797-2014) · Штук в тонне: 8333 шт. · Масса 1 шт.: 0,124 кг
Шайба двухвитковая М25
Обозначение: М25 · Тип: пружинная двухвитковая · Масса 1 шт.: около 0,12 кг
Покрытие, маркировка и приёмка
Основной вариант - шайба без металлического покрытия. По требованию заказчика допускается цинковое покрытие с хроматированием или другие защитные покрытия. На каждую шайбу клеймом наносят знак изготовителя и две последние цифры года выпуска. Партия - не более 50 000 штук из одной марки стали и одного режима упрочнения, и к ней прилагают паспорт качества.
Перед хранением шайбы без покрытия по требованию заказчика консервируют минимум на год защиты от коррозии. Тару с шайбами можно грузить до 2,5 т нетто, а по изменению № 1 допускаются и мягкие контейнеры. Гарантия по изменению № 1 - 300 млн т брутто пропущенного груза, но не более 10 лет со дня укладки.
Частые вопросы
Действует ГОСТ 21797-2014, введённый с 1 июля 2015 года. Прежний ГОСТ 21797-76 им заменён. В новых договорах указывайте номер 2014 года.
Теоретическая масса 1000 шайб по стандарту - 120 кг, то есть около 0,12 кг на одну. Реальная масса партии может немного отличаться. Для расчёта вагона или заказа в тоннах удобнее брать массу из паспорта качества.
Стандарт его не требует и считает основным вариантом шайбу без покрытия. Цинкование делают по требованию заказчика. Если оно нужно, укажите это в заявке до отгрузки.
Источник текста - издание стандарта, выпущенное Стандартинформом в 2019 году, вместе с изменением № 1. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
