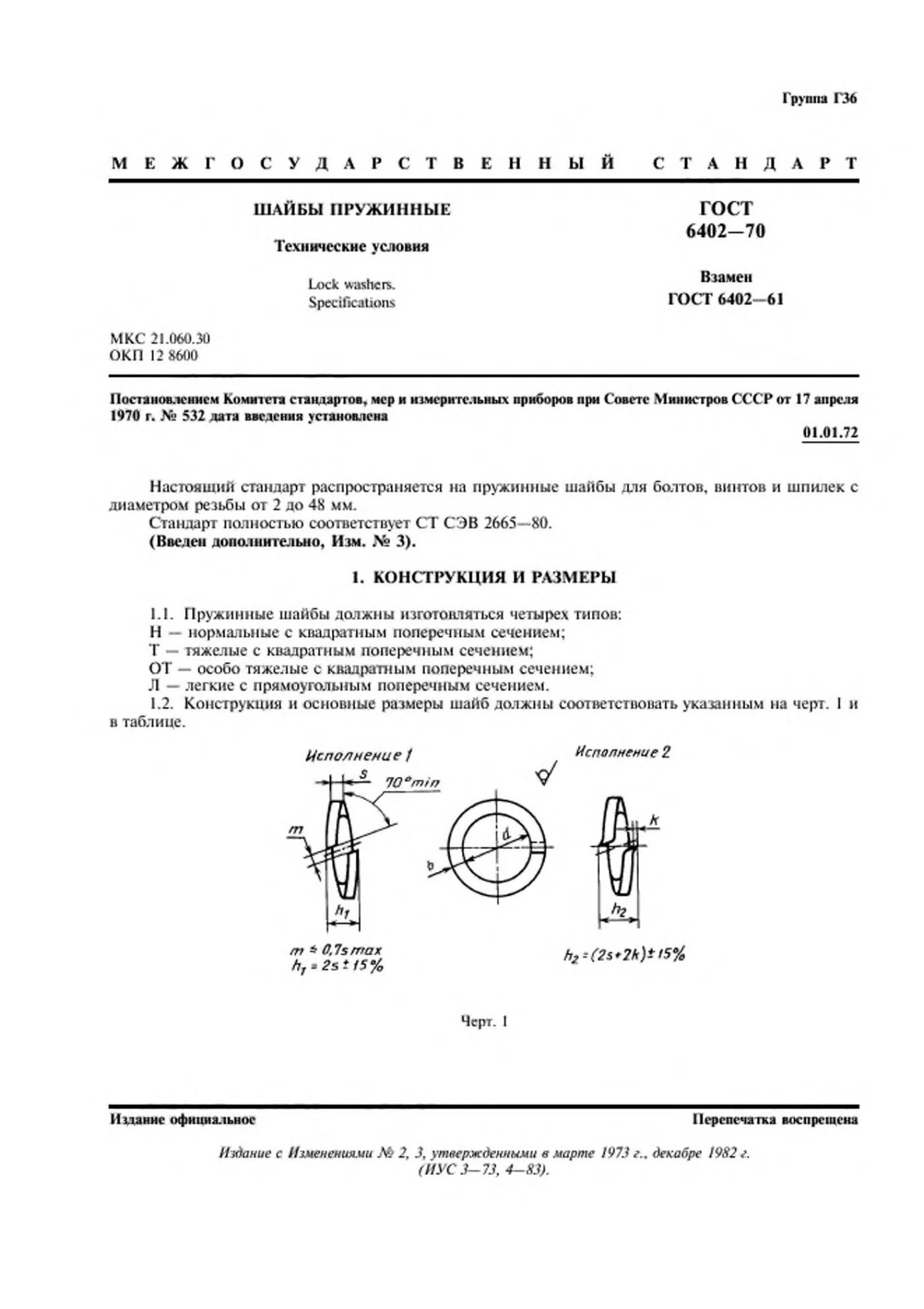

ГОСТ 6402-70 - межгосударственный стандарт на шайбы пружинные, которые кладут под гайку или головку болта, чтобы соединение не раскручивалось от вибрации. Он введён с 1 января 1972 года взамен ГОСТ 6402-61 и издан с Изменениями № 2 и 3. Стандарт касается шайб для болтов, винтов и шпилек с диаметром резьбы от 2 до 48 мм. Ниже - своими словами то, что важно покупателю.
Что описывает ГОСТ 6402-70
Стандарт разделяет пружинные шайбы на четыре типа. Нормальные (Н), тяжёлые (Т) и особо тяжёлые (ОТ) имеют квадратное сечение, а лёгкие (Л) - прямоугольное. В условном обозначении лёгкую шайбу отмечают буквой Л.
Шайбы делают в двух исполнениях, которые различаются высотой в свободном состоянии. Для путевых работ этот документ служит базой: на него опираются основные требования к путевой шайбе, о которой рассказано в ГОСТ 19115-91. Крепёж стыка в целом описан в статье о стыковых накладках.
Размеры пружинной шайбы

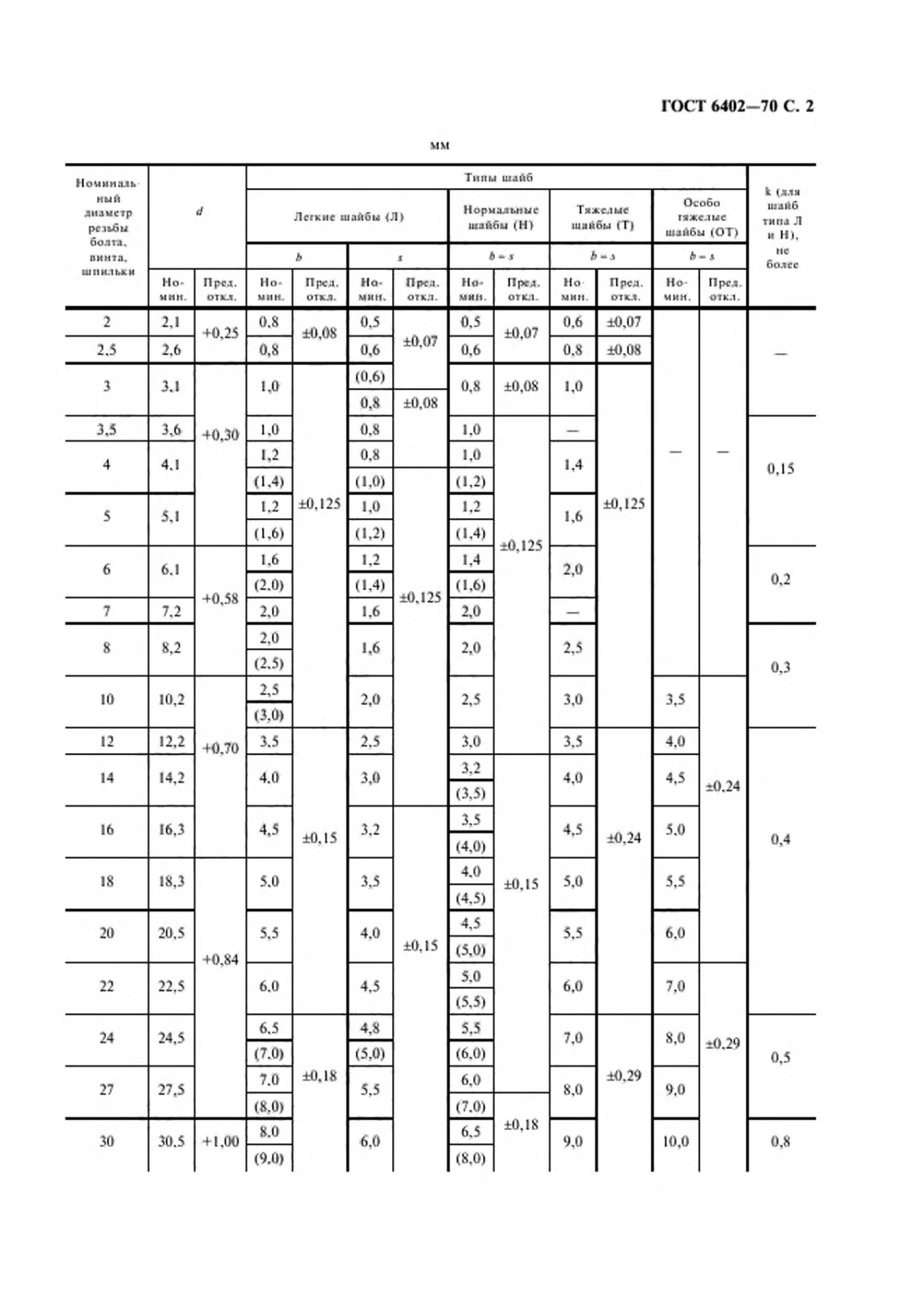

Конструкцию и размеры задаёт чертёж и таблица стандарта. Внутренний диаметр шайбы чуть больше диаметра резьбы, а ширина и высота сечения растут вместе с размером болта. Для самых ходовых резьб размеры такие.
| Резьба, мм | Внутренний диаметр, мм | Лёгкая (ширина × высота), мм | Нормальная, мм | Тяжёлая, мм | Особо тяжёлая, мм |
|---|---|---|---|---|---|
| 12 | 12,2 | 3,5 × 2,5 | 3,0 | 3,5 | 4,0 |
| 16 | 16,3 | 4,5 × 3,2 | 3,5 | 4,5 | 5,0 |
| 20 | 20,5 | 5,5 × 4,0 | 4,5 | 5,5 | 6,0 |
| 24 | 24,5 | 6,5 × 4,8 | 5,5 | 7,0 | 8,0 |
| 30 | 30,5 | 8,0 × 6,0 | 6,5 | 9,0 | 10,0 |
У шайб с квадратным сечением ширина равна высоте, поэтому в таблице дано одно число. У лёгких шайб указаны два размера. Полную таблицу размеров, массу тысячи шайб и расчётную упругую силу для стали 65Г читайте в самом стандарте и его приложении.
Шайба пружинная (гровер) М20 ГОСТ 6402-70
Размер: М20 · Тип: пружинная одновитковая (гровер) · Стандарт: ГОСТ 6402-70
Шайба пружинная (гровер) М30 ГОСТ 6402-70
Размер: М30 · Тип: пружинная одновитковая (гровер) · Стандарт: ГОСТ 6402-70
Шайба одновитковая М24
Стандарт: ГОСТ 19115-73 (заменён на ГОСТ 19115-91) · Штук в тонне: 14706 шт. · Масса 1 шт.: 0,068 кг
Материал и твёрдость шайбы
Шайбы изготовляют из специальной пружинной проволоки, сталь - марок 65Г, 70 и 3Х13. Допускается бронза и другие цветные сплавы, тогда масса из таблицы умножается на 1,08. Покрытия не обязательны: шайба может быть без покрытия или с покрытием, а его вид и толщину задаёт другая нормативная документация.
Твёрдость стальной шайбы - от 41,5 до 49,5 HRC, у шайб из стали 70 допускается до 51,5 HRC. Бронзовые шайбы должны быть не мягче 90 HRB. У шайб диаметром от 2 до 5 мм твёрдость не проверяют.
Приёмка и проверка упругости
Партию принимают по ГОСТ 17769-83 как изделия грубой точности, то есть класса С. От партии берут шайбы и проверяют внешний вид, размеры, твёрдость, вязкость, пружинящие свойства и покрытие. Внешний вид оценивают на глаз или через лупу с увеличением в 2,5–3 раза.
Главная проверка - упругость. Шайбу трижды сжимают до плоского состояния и держат сжатой 24 часа, после чего высота развода концов должна быть не меньше 1,65 от реальной толщины шайбы. Концы также гнут на 45°, при этом шайба не должна ломаться и трескаться. Каждую партию сопровождает документ о качестве с названием изготовителя, обозначением, результатами испытаний и массой нетто в килограммах.
Частые вопросы
Сечение у тяжёлой шайбы крупнее, например при резьбе 20 мм - 5,5 мм против 4,5 мм у нормальной. Из-за этого она тяжелее и сильнее прижимает гайку. Тип выбирают по нагрузке на узел и по условиям проекта.
По стандарту - от 41,5 до 49,5 HRC. Для шайб из стали 70 допустимо до 51,5 HRC. Мелкие шайбы диаметром до 5 мм по твёрдости не проверяют.
Документ о качестве на партию: в нём указаны изготовитель, условное обозначение шайб, результаты испытаний и масса нетто. Попросите также подтвердить марку стали и вид покрытия. Условное обозначение читается так: например, «Шайба 8 3Х13 ГОСТ 6402-70» - нормальная шайба для резьбы 8 мм из стали 3Х13 без покрытия.
Источник текста - официальное издание стандарта с Изменениями № 2 и 3. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
