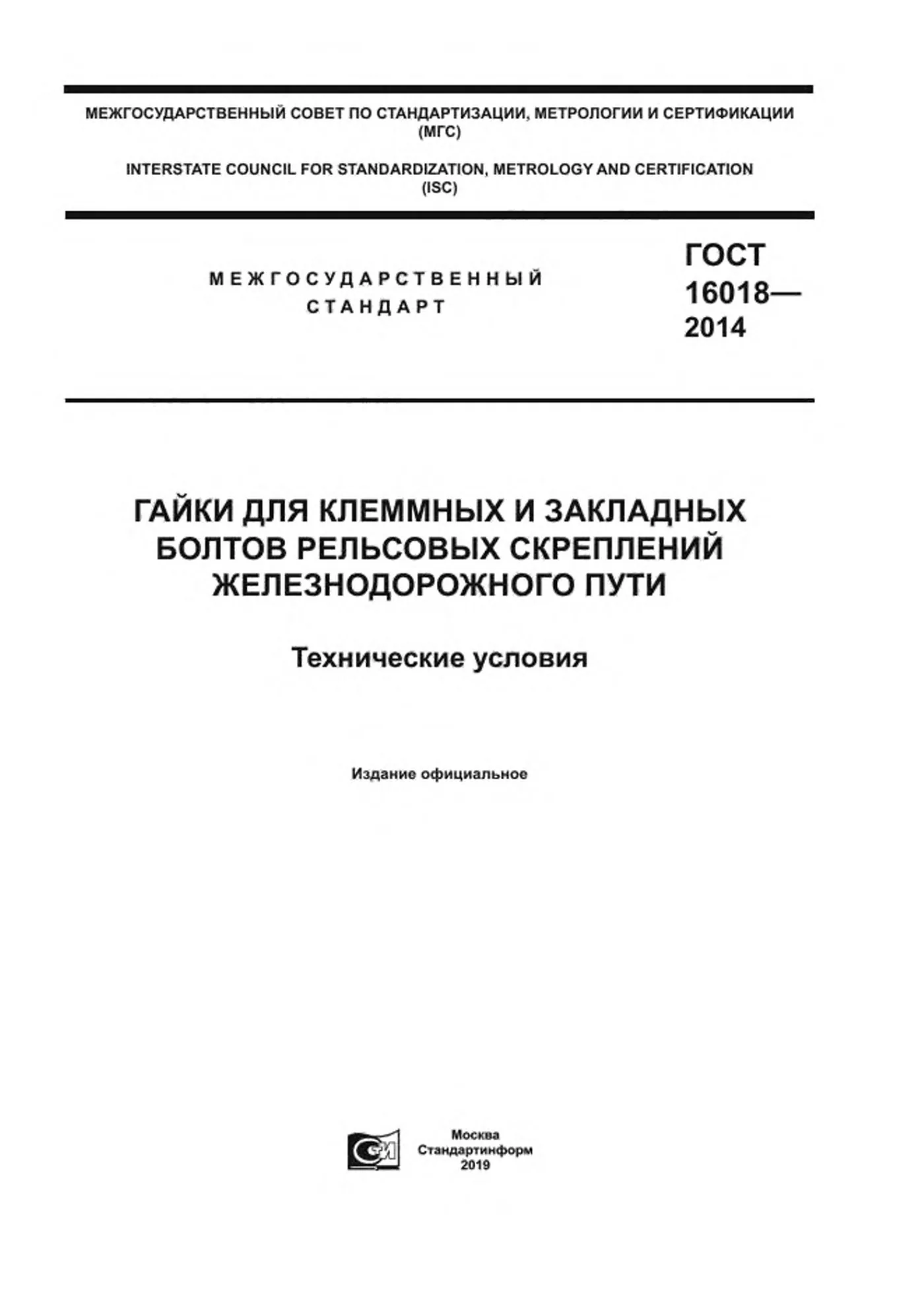

ГОСТ 16018-2014: гайки для клеммных и закладных болтов

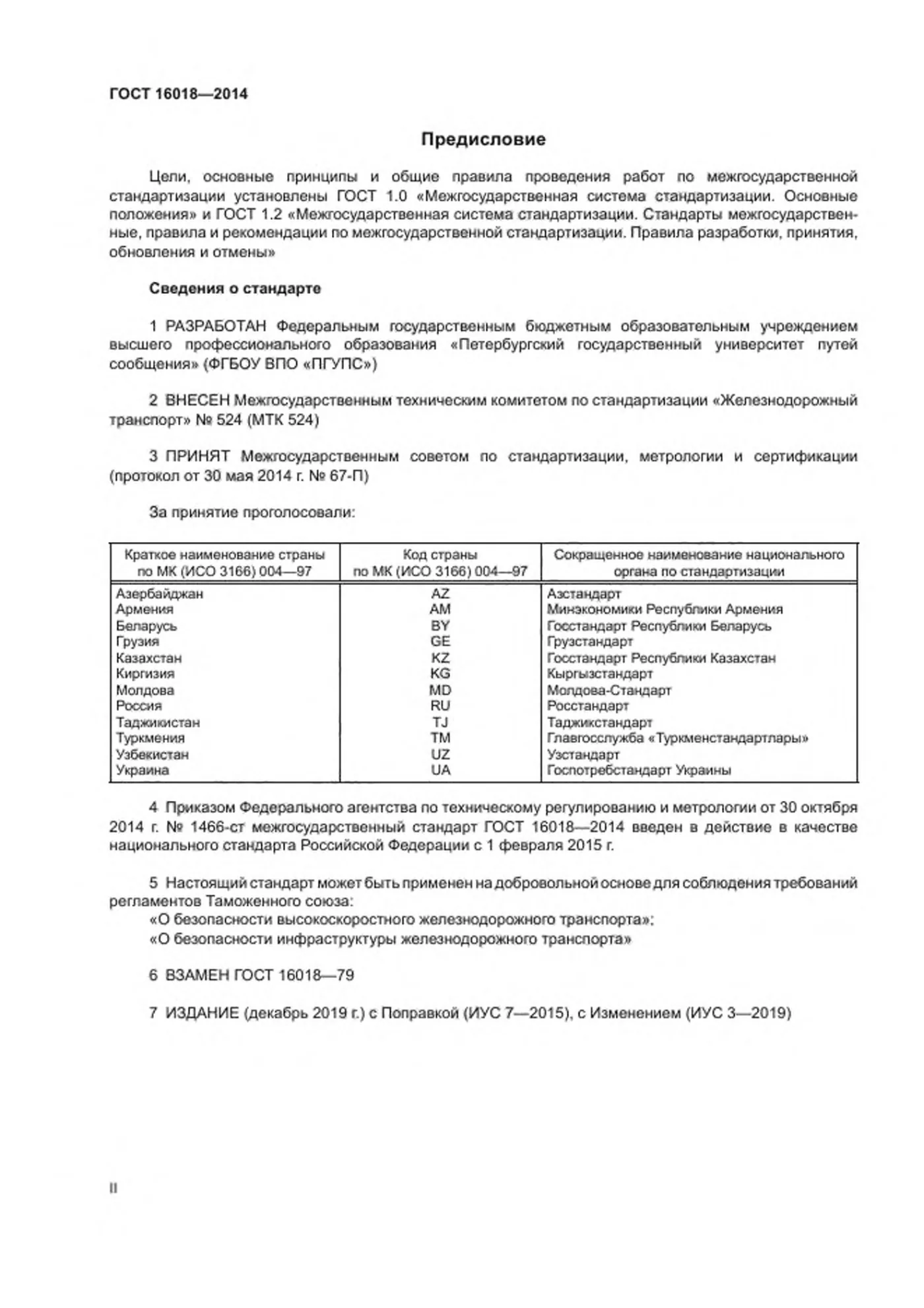

ГОСТ 16018-2014 - межгосударственный стандарт на гайки, которые навинчивают на клеммные и закладные болты рельсового скрепления. Его приняли протоколом Межгосударственного совета от 30 мая 2014 года № 67-П, а приказом Росстандарта от 30 октября 2014 года № 1466-ст ввели с 1 февраля 2015 года. Документ заменил ГОСТ 16018-79 и дополнен Изменением № 1, которое действует в России с 1 марта 2019 года. Ниже - пересказ стандарта своими словами.

Что описывает ГОСТ 16018-2014

Стандарт устанавливает технические требования и методы контроля гаек, применяемых в раздельных и нераздельных рельсовых скреплениях. Клеммный болт крепит рельс к подкладке, закладной - подкладку или рельс к железобетонному основанию. Гайки делят на три исполнения: первое с двусторонними фасками, второе с двусторонней наружной и односторонней внутренней фаской высотой 22 мм, третье без наружных фасок высотой 22 мм. Условное обозначение выглядит так: «Гайка М22-7Н.5.019 ГОСТ 16018-2014».

Болты для этих гаек описаны в ГОСТ 16016-2014 для клеммных и в ГОСТ 16017-2014 для закладных. Сами гайки входят в комплект скрепления. Как собирают узел промежуточного скрепления, показано в статье о скреплениях КБ-65 и костыльном.

Технические требования

Гайки поставляют без защитного покрытия. С покрытием их делают по согласованию с владельцем инфраструктуры или заказчиком, причём покрытие должно быть таким же, как у комплектуемых болтов. На одну из опорных поверхностей наносят выпуклую или вдавленную маркировку: класс прочности и товарный знак предприятия.

Испытания и приёмка

Главное испытание - трёхкратное завинчивание и отвинчивание на собранном узле скрепления КБ. Момент затяжки для клеммных болтов составляет 200 Н·м, для закладных - 150 Н·м. После испытания на резьбе не должно быть повреждений, мешающих повторному применению, а гайка не должна заклинивать или проворачиваться.

Такие периодические испытания проводят не реже одного раза в неделю на гайках из любой принятой партии, берут не менее пяти штук. Партия состоит из гаек одного исполнения и одной марки стали. Её сопровождает паспорт качества: номер партии, масса, диаметр и исполнение, класс прочности, марка стали, вид защиты от коррозии и дата изготовления.

Хранение и гарантия

Гайки отгружают в комплекте с клеммными или закладными болтами, но допускается и транспортирование отдельно. Перевозить гайки без упаковки нельзя. Гайки без покрытия по требованию заказчика консервируют на срок не менее одного года. Гарантийный срок службы - не менее пяти лет со дня укладки в путь при соблюдении правил перевозки, хранения и эксплуатации.
