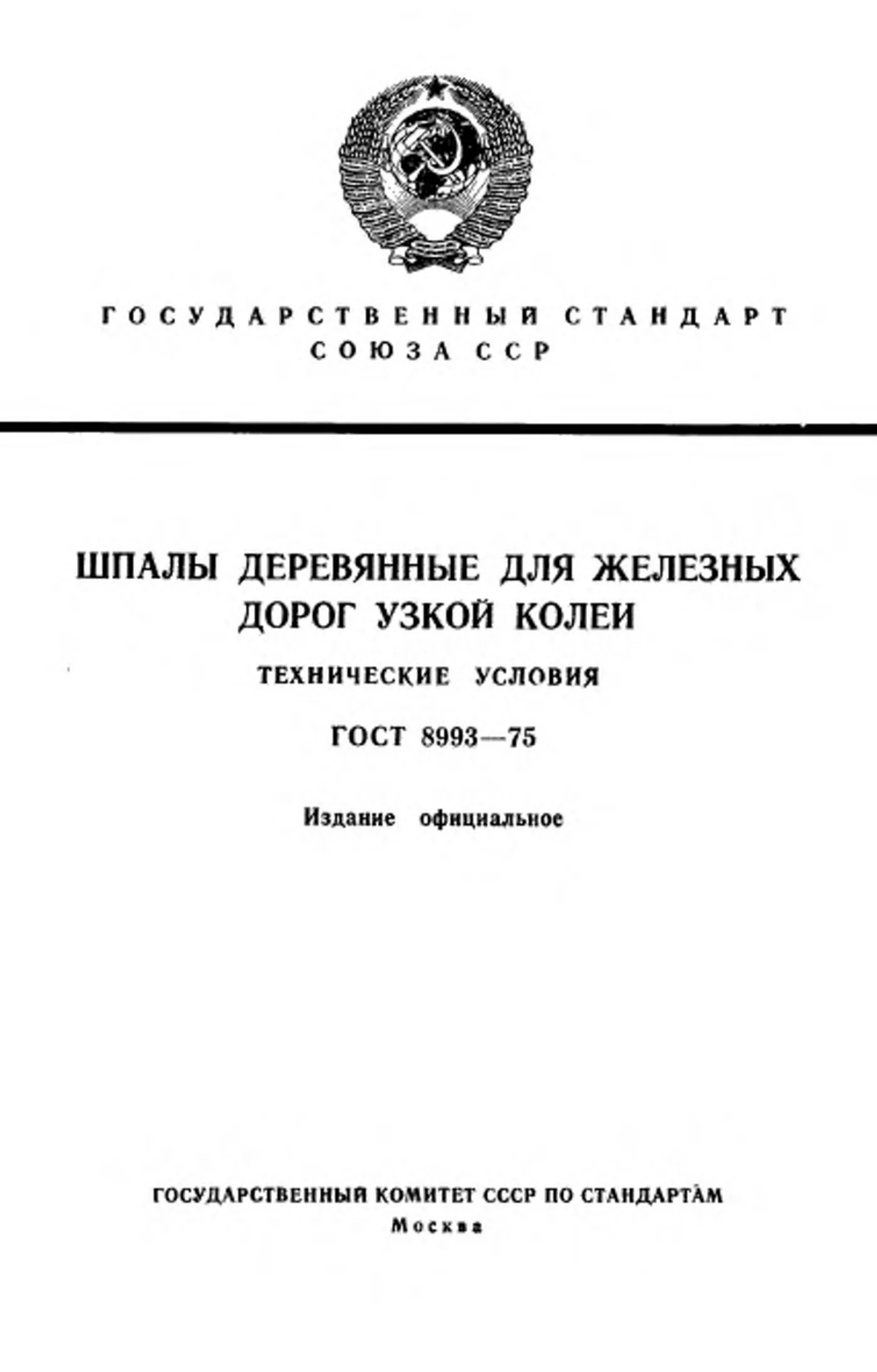

ГОСТ 8993-75: шпалы деревянные для дорог узкой колеи
Главное из ГОСТ 8993-75: типы и размеры деревянных шпал для колеи 600, 750 и 900 мм, длина, допуски, пороки древесины, приёмка, маркировка и хранение.
Выжимка ПроРельс
Стр. 1–3 из 7

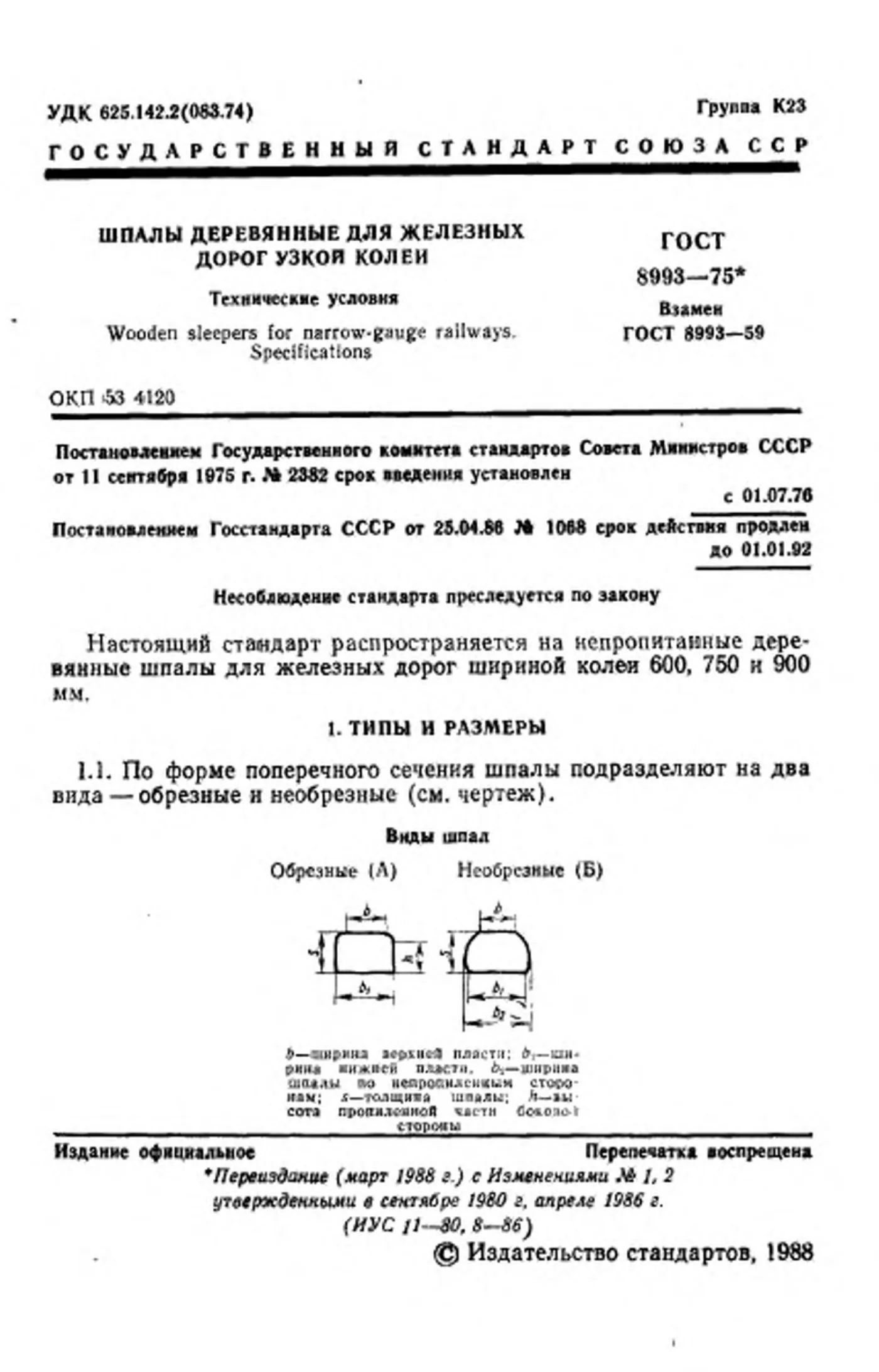

ГОСТ 8993-75 - государственный стандарт на деревянные шпалы для узкоколейных дорог с колеёй 600, 750 и 900 мм. Он введён с 1 июля 1976 года взамен ГОСТ 8993-59, а ограничение срока его действия снято в 1991 году. Текст переиздан в 1988 году с Изменениями № 1 и 2. Ниже - пересказ главного своими словами.
Что нормирует ГОСТ 8993-75
Документ описывает непропитанные шпалы, то есть заготовку до обработки антисептиком. В нём пять разделов: размеры, требования к древесине, приёмка, методы контроля, маркировка с хранением. Для колеи 1520 мм действует другой стандарт - ГОСТ Р 58615-2019. Какие рельсы кладут на узкую колею, рассказано в статье об узкоколейных и рудничных рельсах.
Типы и размеры шпал узкой колеи
По сечению шпалы бывают обрезными (вид А) и необрезными (вид Б), у вторых боковые стороны не пропилены. Каждый вид делится на типы I, II и III. Размеры даны для древесины влажностью до 22 %, а более сырые шпалы выпиливают с припуском на усушку.

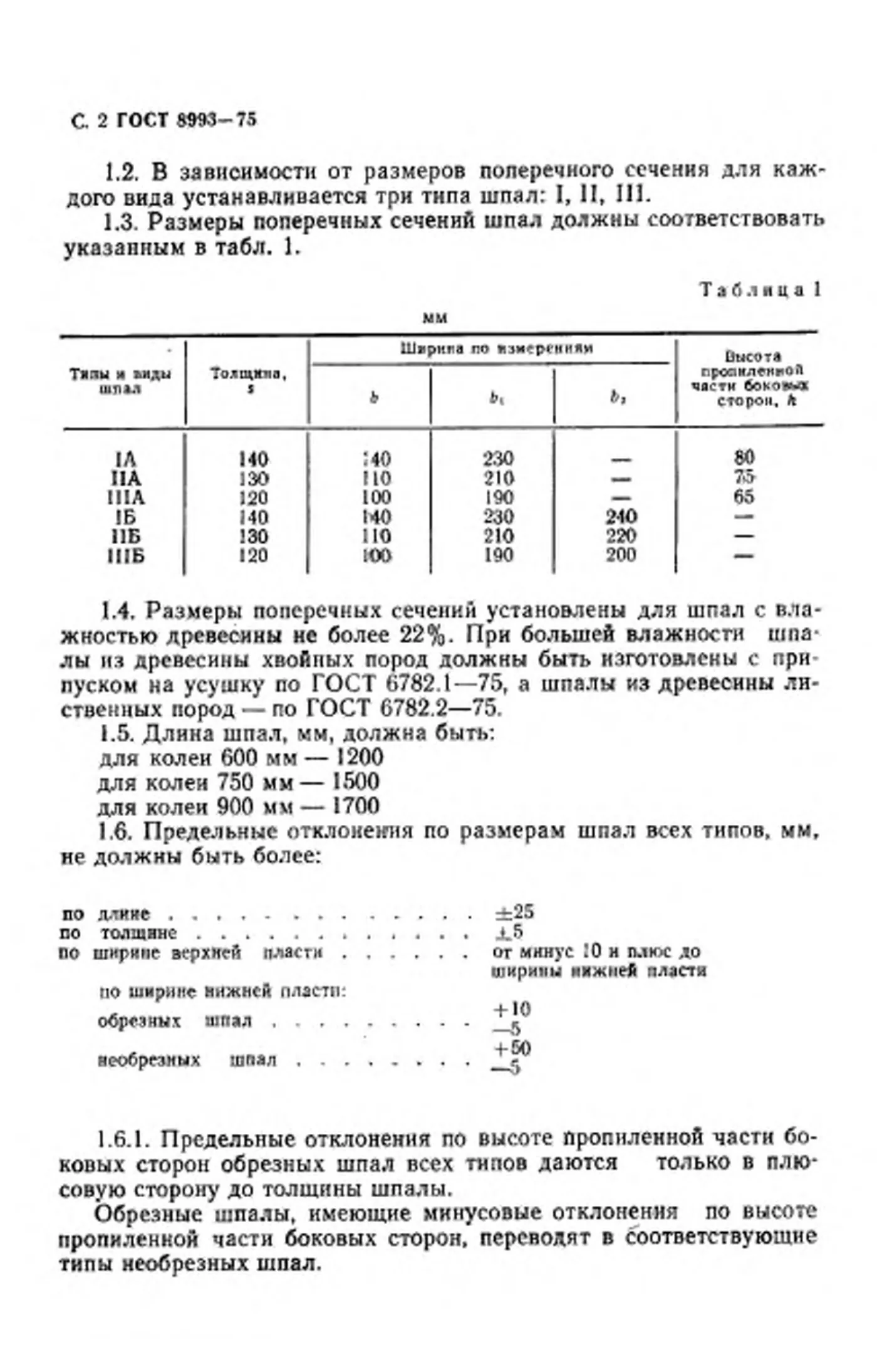

| Тип | Толщина, мм | Верхняя пласть, мм | Нижняя пласть, мм | Ширина необрезной по непропиленным сторонам, мм | Высота пропила боковых сторон у обрезной, мм |
|---|---|---|---|---|---|
| I | 140 | 140 | 230 | 240 | 80 |
| II | 130 | 110 | 210 | 220 | 75 |
| III | 120 | 100 | 190 | 200 | 65 |
Длина зависит от колеи: 1200 мм для колеи 600 мм, 1500 мм для 750 мм и 1700 мм для 900 мм. По длине допуск ± 25 мм, по толщине ± 5 мм. Нижняя пласть обрезной шпалы может отклоняться на +10 и −5 мм, необрезной - на +50 и −5 мм.
Шпала деревянная для узкой колеи 600, 750 и 900 мм
Колея: 600, 750 и 900 мм · Длина, мм: колея 600 — 1200; колея 750 — 1500; колея 900 — 1700 · Типы по сечению: I, II, III; виды — обрезные (А) и необрезные (Б)
Древесина и допустимые пороки
Шпалы пилят из сосны, ели, пихты, лиственницы и берёзы, влажность не нормируется. Под подкладками требования строже, чем на остальной поверхности. Пороки, не названные в таблице 2 стандарта, допускаются.
| Порок | Норма |
|---|---|
| Здоровые сучки | до 40 мм под подкладками, до 80 мм в других местах |
| Гнилые и табачные сучки | под подкладками нельзя, в других местах до 30 мм |
| Ядровая и заболонная гниль | не допускаются |
| Трещины усушки | односторонние до 400 мм, торцовые сквозные до 50 мм |
| Наклон волокон | не более 10 % |
| Простая кривизна | не более 3 % длины |
Перекос торца допускается не больше 20 мм. Кору и луб счищают, сучки срезают вровень с поверхностью. До укладки в путь шпалы пропитывают, а пропитку маслянистыми средствами описывает ГОСТ 20022.5-93.
Приёмка, маркировка и хранение
Партия - шпалы с одним документом о качестве, где указаны завод, тип, вид, длина, порода, число шпал и номер стандарта. Из партии отбирают 3 % шпал, и если хоть одна не годится, проверяют всю партию. На торце каждой шпалы клеймом или стойкой краской ставят тип, вид, длину, породу и знак завода.
Хранят шпалы в штабелях на опорах высотой не менее 400 мм, а там, где много осадков, - 750 мм. Если склад держит их дольше 10 суток, ряды перекладывают прокладками из здоровой древесины. Между шпалами в ряду оставляют 20–40 мм.
Частые вопросы
По стандарту - 1500 мм с допуском ± 25 мм. Для колеи 600 мм длина 1200 мм. Для колеи 900 мм - 1700 мм.
Стандарт описывает непропитанные шпалы. В путь их кладут только после пропитки антисептиком. Нужна ли пропитка, укажите в заявке.
Проверяют выборку в 3 % от партии. Если в ней нашлась негодная шпала, контролируют всю партию. Количество считают поштучно.
Источник текста - официальное издание стандарта, переизданное Издательством стандартов в 1988 году с Изменениями № 1 и 2. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
