ГОСТ 20022.5-93 - межгосударственный стандарт на автоклавную пропитку древесины маслянистыми защитными средствами. Он действует с 1 января 1995 года вместо ГОСТ 20022.5-75, в текст внесено Изменение № 1. По каталогу Института стандартизации срок его действия ограничен 1 июля 2027 года, а заменяющим там назван ГОСТ 20022.5-2026. Ниже - своими словами о том, что стандарт требует от пропитки шпал и брусьев.

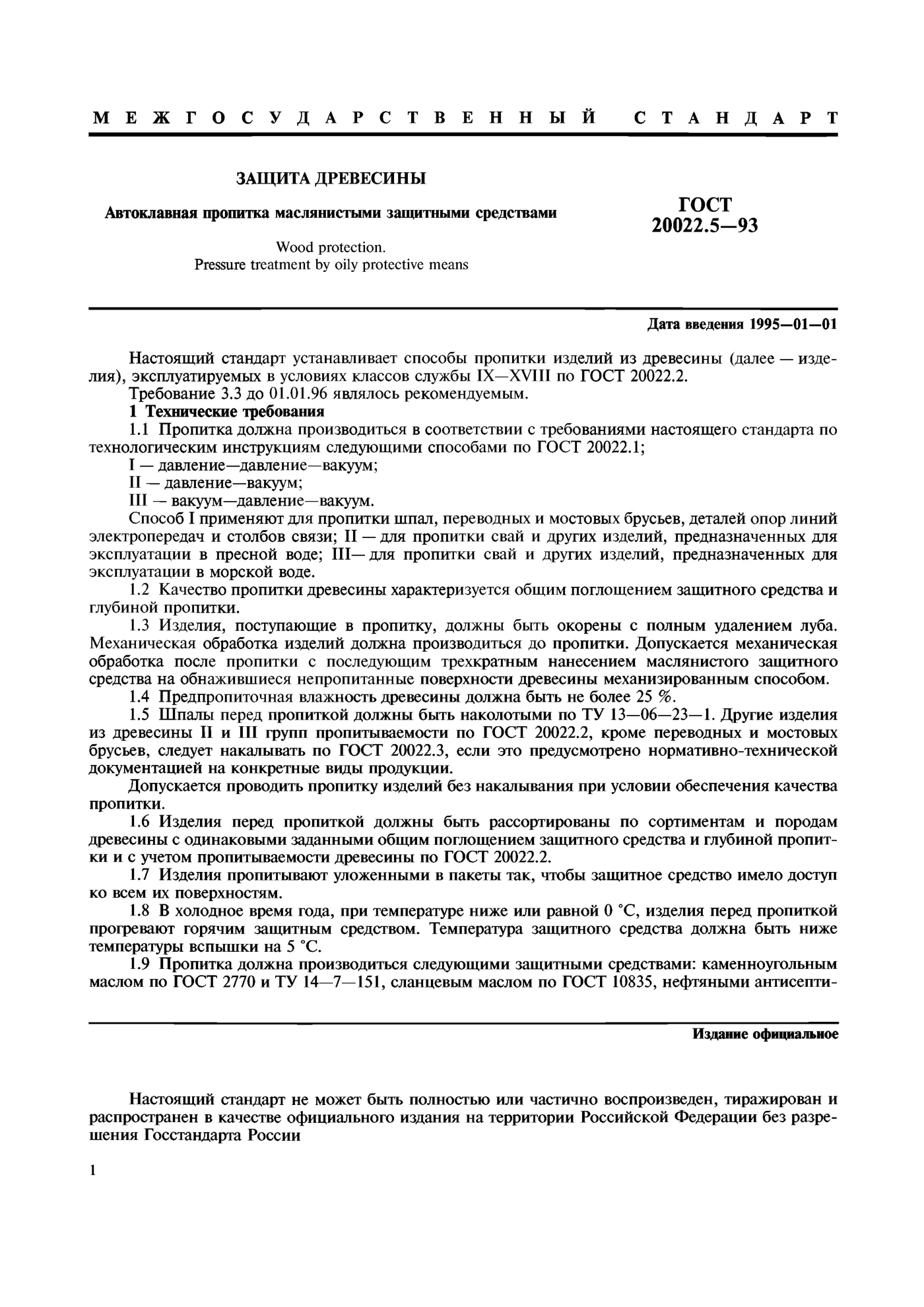

Способы пропитки по ГОСТ 20022.5-93
Стандарт знает три способа: давление - давление - вакуум, давление - вакуум и вакуум - давление - вакуум. Первым пропитывают шпалы, переводные и мостовые брусья, опоры линий электропередачи и столбы связи. Второй и третий оставлены для свай в пресной и в морской воде.
Перед автоклавом изделия окоряют с полным удалением луба, а пилят и сверлят заранее. Если обработка понадобилась после пропитки, открытую древесину трижды покрывают маслянистым средством. Влажность древесины перед пропиткой - не выше 25 %, шпалы накалывают, а зимой древесину прогревают горячим средством.

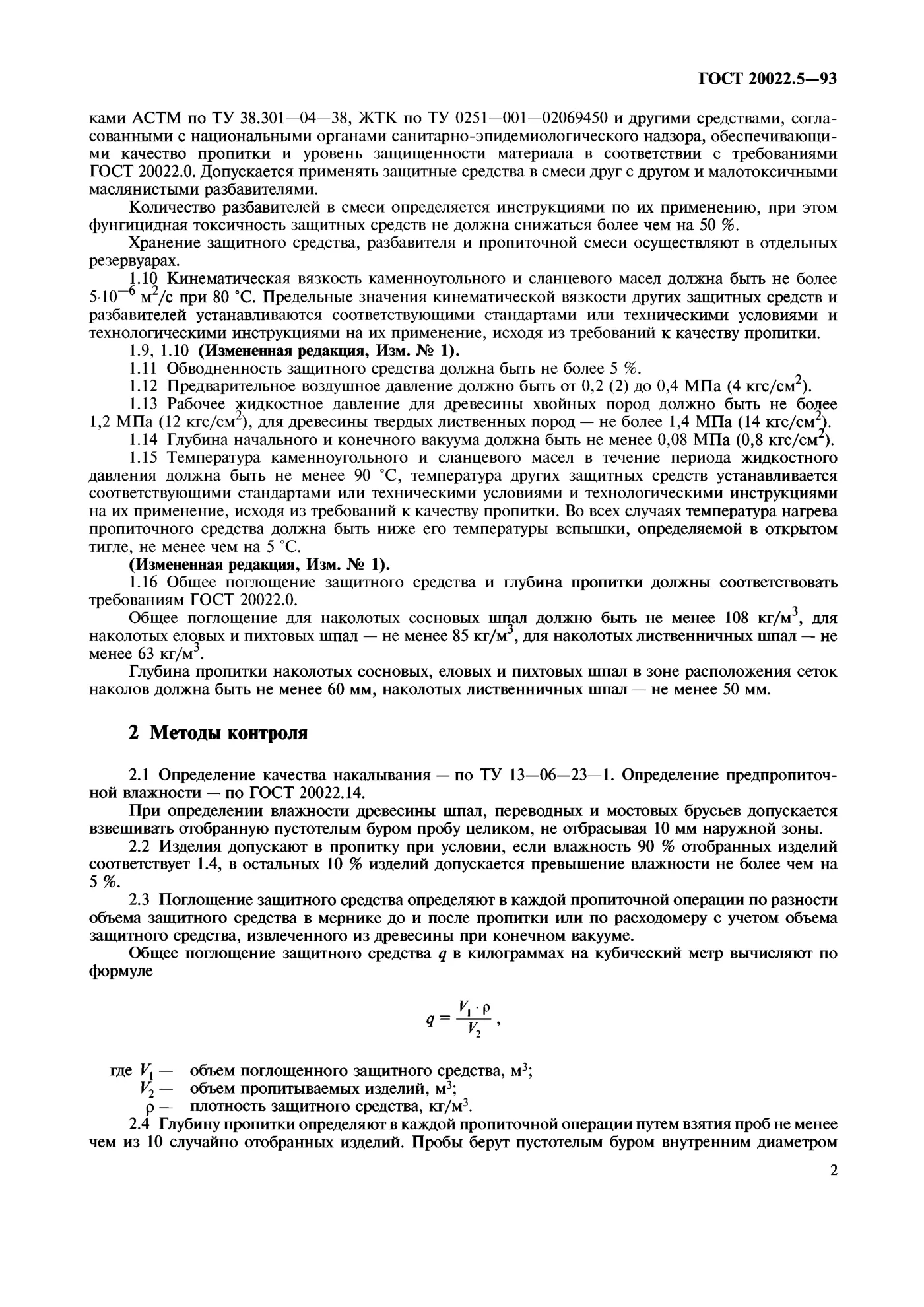

Защитные средства и режимы
Основные средства - каменноугольное масло по ГОСТ 2770, сланцевое масло и нефтяные антисептики. Их можно смешивать друг с другом и с малотоксичными разбавителями, но токсичность для грибов не должна падать больше чем на 50 %. Средство, разбавитель и смесь хранят в отдельных резервуарах.
| Параметр | Норма |
|---|---|
| Вязкость каменноугольного и сланцевого масла при 80 °С | не более 5·10⁻⁶ м²/с |
| Вода в защитном средстве | не более 5 % |
| Предварительное воздушное давление | 0,2–0,4 МПа |
| Давление жидкости: хвойные / твёрдые лиственные | не более 1,2 / 1,4 МПа |
| Начальный и конечный вакуум | не менее 0,08 МПа |
| Температура масла под давлением | не ниже 90 °С |
Греть любое средство можно только до температуры на 5 °С ниже его вспышки в открытом тигле. Данные каждой операции заносят в журнал, форма которого дана в приложении. По этому журналу удобно сверять партию пропитанных шпал.
Поглощение и глубина пропитки шпал
Качество пропитки оценивают по двум числам: сколько средства впитал кубометр древесины и на какую глубину оно прошло. Поглощение считают в каждой операции по расходу средства. Глубину проверяют пустотелым буром не менее чем на 10 изделиях.
| Наколотые шпалы | Поглощение, не менее | Глубина в зоне наколов, не менее |
|---|---|---|
| Сосновые | 108 кг/м³ | 60 мм |
| Еловые и пихтовые | 85 кг/м³ | 60 мм |
| Лиственничные | 63 кг/м³ | 50 мм |

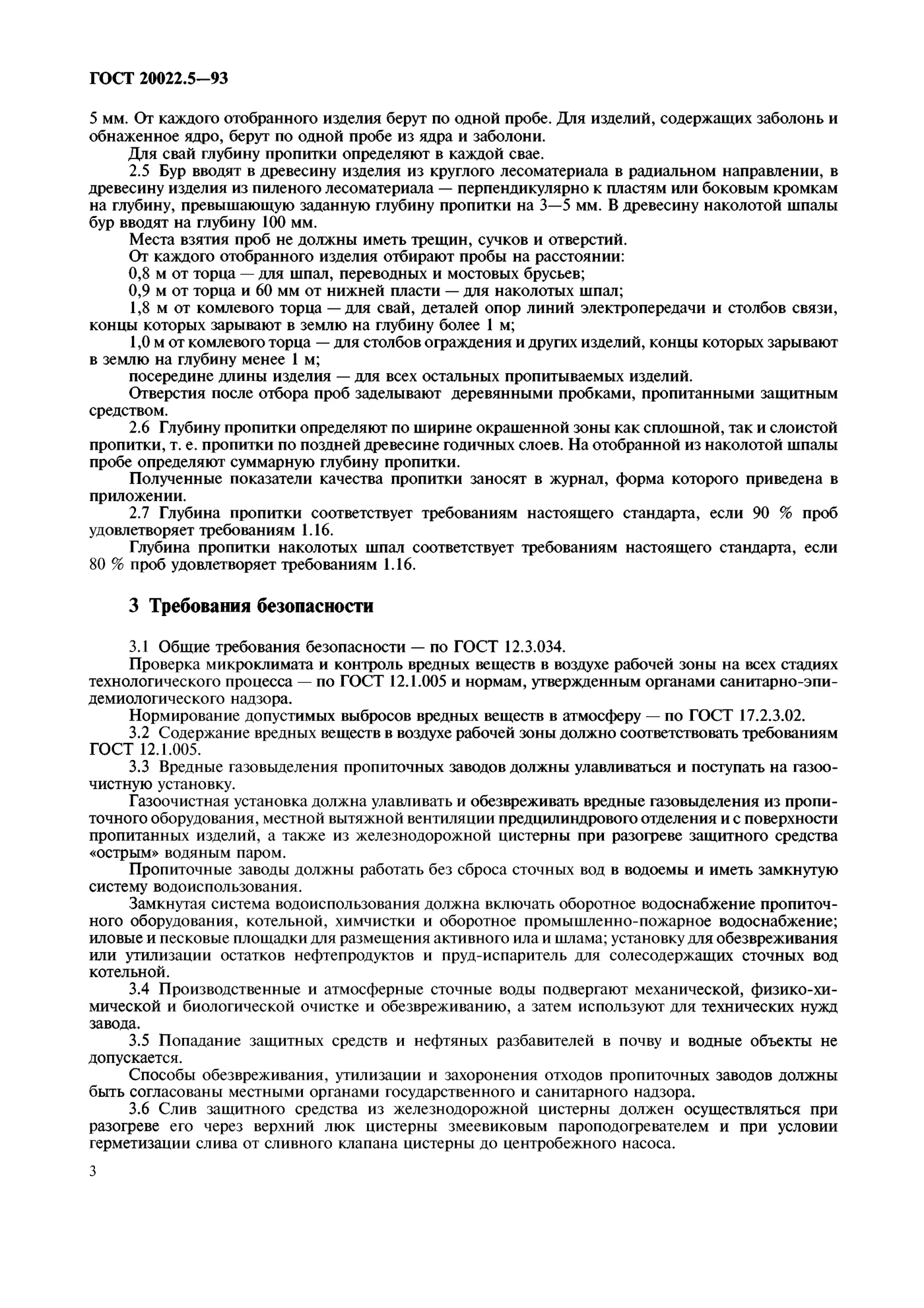

Из наколотой шпалы пробу берут в 0,9 м от торца и в 60 мм от нижней пласти, вводя бур на 100 мм. Пропитка годна, если норме отвечают 80 % проб. Чем пропитанная шпала отличается от железобетонной, разобрано в статье о деревянных и железобетонных шпалах.
Шпала деревянная пропитанная тип 1
Масса 1 шт.: 85 кг · Длина: 2750 мм · Ширина: 250 мм
Шпала деревянная пропитанная тип 2
Масса 1 шт.: 80 кг · Длина: 2750 мм · Ширина: 230 мм
Брус охранный (противоугонный) деревянный 150×200 мм
Сечение: 150×200 мм · Порода древесины: сосна или лиственница; другие — с разрешения службы пути · Сорт древесины: не ниже 2-го по ГОСТ 8486-86
Масло каменноугольное для пропитки древесины, ГОСТ 2770-74
Плотность при 20 °C: 1090–1130 кг/м³ · Вещества, не растворимые в толуоле: не более 0,3 % · Объёмная доля воды: не более 1,5 %
Частые вопросы
Каменноугольным или сланцевым маслом, нефтяными антисептиками и их смесями. Пропитка идёт в автоклаве по схеме давление - давление - вакуум. Перед ней шпалы накалывают.
Для наколотой сосновой шпалы - не менее 108 кг/м³. Глубина пропитки в зоне наколов - не менее 60 мм. У лиственницы нормы ниже: 63 кг/м³ и 50 мм.
Да, по каталогу Института стандартизации он действует. Срок его действия ограничен 1 июля 2027 года. Заменять его будет ГОСТ 20022.5-2026.
Источник текста - переиздание стандарта с Изменением № 1, принятым в 1999 году. Статус, дата введения и сведения о замене сверены с каталогом Института стандартизации, числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
