ГОСТ 8816-70: что было в прежнем стандарте на брусья для стрелочных переводов
ГОСТ 8816-70 на переводные брусья не действует: его сменил ГОСТ 8816-2003, а в России действует ГОСТ 8816-2014. Что было в старом тексте и что поменялось.
Выжимка ПроРельс
Стр. 1–3 из 11
Стандарт не действует. В России действует ГОСТ 8816-2014. С 1 января 2005 года вместо ГОСТ 8816-70 действовал ГОСТ 8816-2003, а его с 1 марта 2015 года сменил ГОСТ 8816-2014. Эта страница оставлена как справка: номер ГОСТ 8816-70 до сих пор встречается в старых проектах, инструкциях по содержанию пути и документах о качестве.

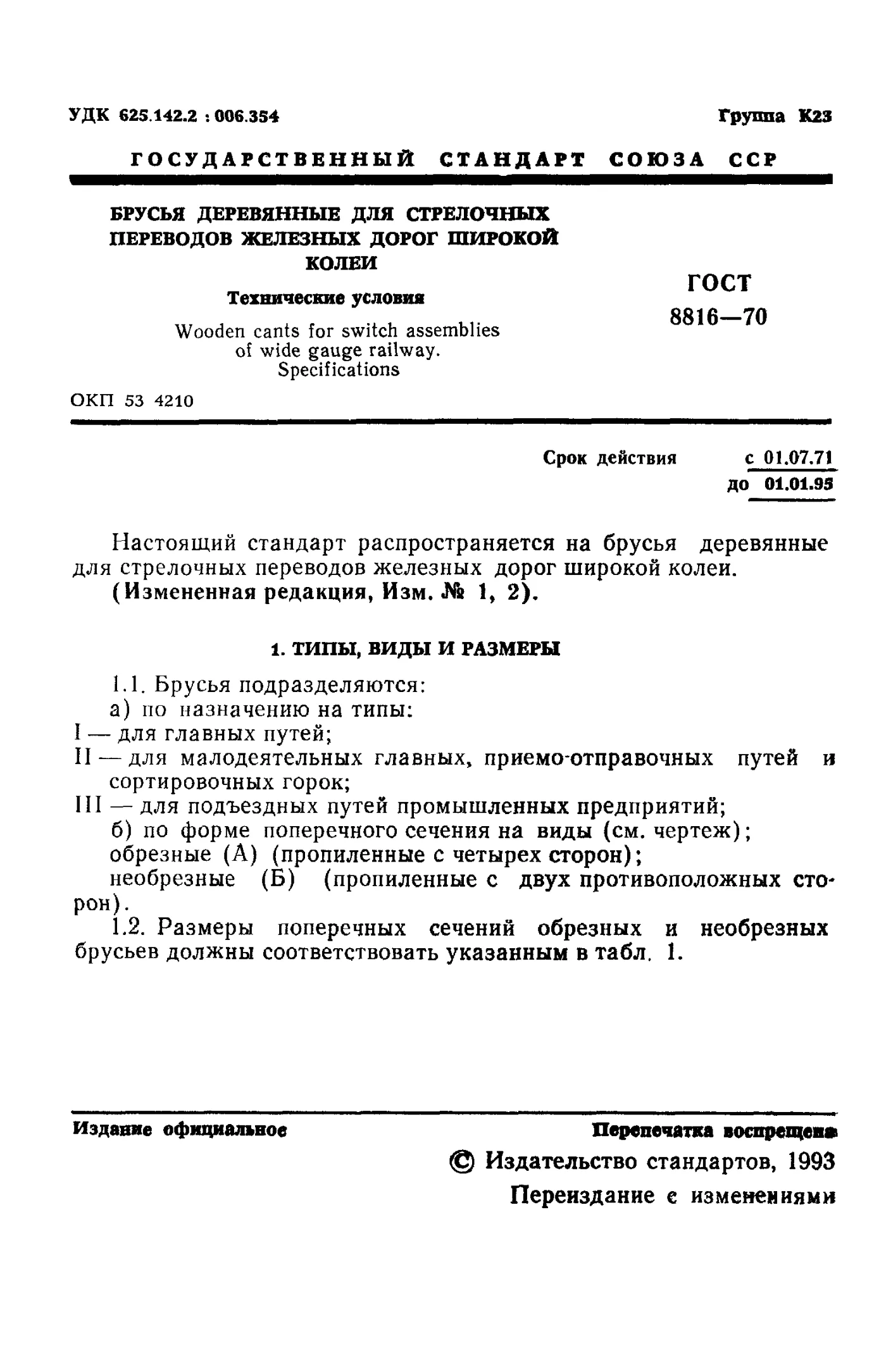

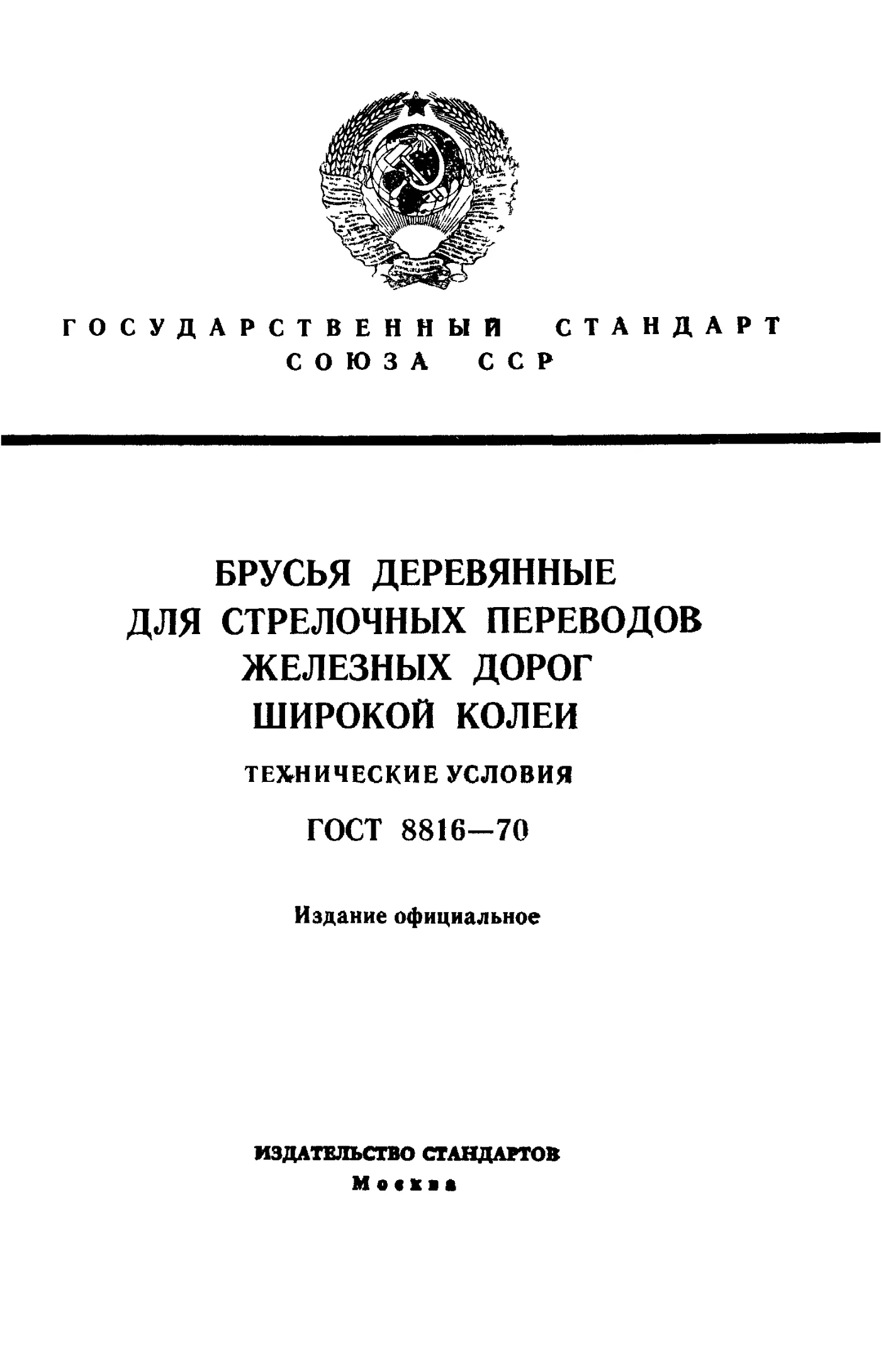

ГОСТ 8816-70 утвердил 21 июля 1970 года союзный Комитет стандартов, мер и измерительных приборов, постановление № 1111. Действовать он начал с 1 июля 1971 года взамен ГОСТ 8816-58. Наш файл - переиздание 1993 года с Изменениями № 1, 2 и 3.
Брусья деревянные для стрелочных переводов по старому тексту

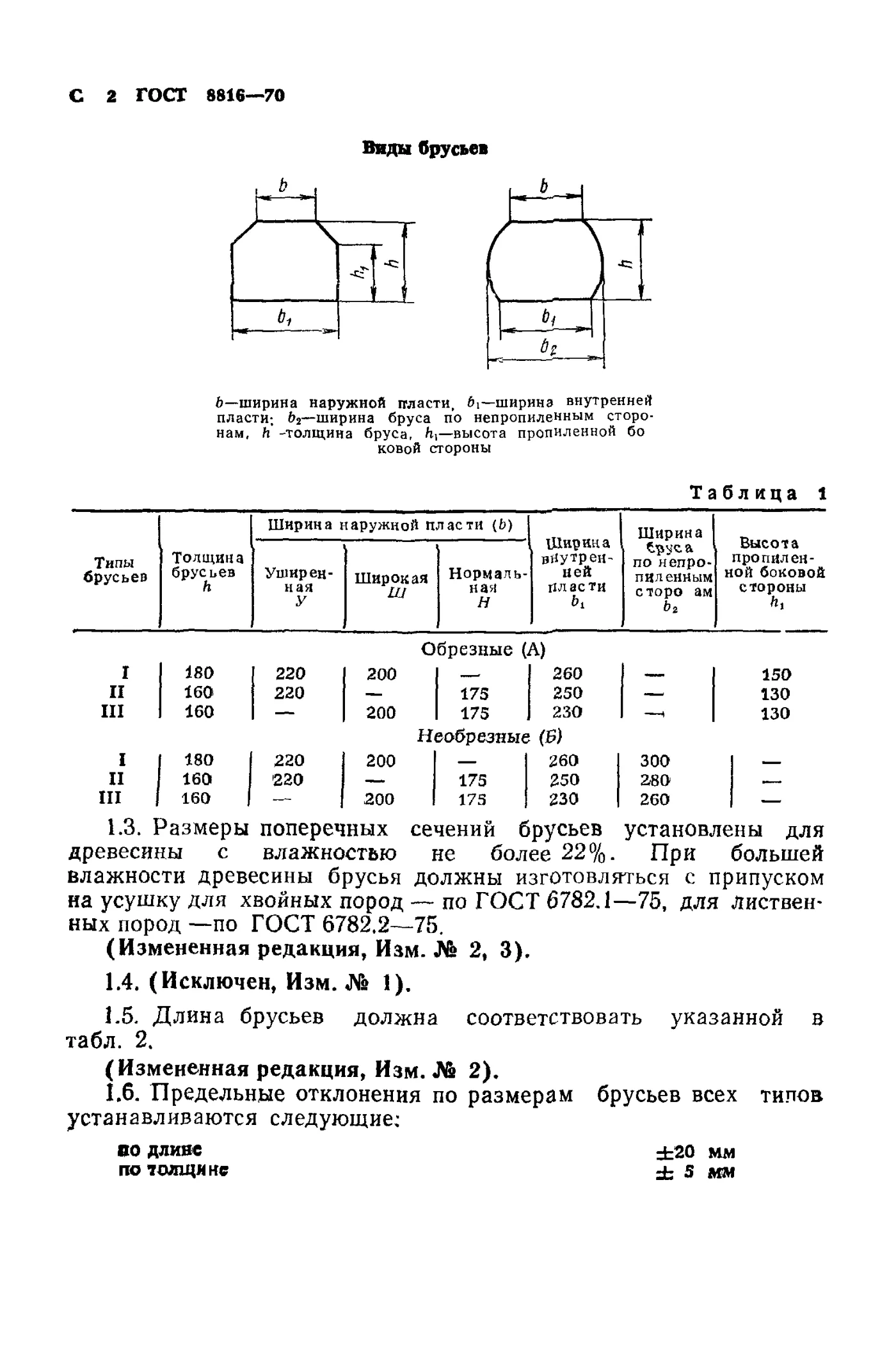

Стандарт делил брусья на три типа по назначению. Тип I шёл на главные пути, тип II - на малодеятельные главные, приёмо-отправочные пути и сортировочные горки, тип III - на подъездные пути промышленных предприятий. По форме сечения брус был обрезным, пропиленным с четырёх сторон, или необрезным, пропиленным с двух противоположных сторон.
Толщина бруса типа I составляла 180 мм, типов II и III - 160 мм. Ширина наружной пласти бывала уширенной, широкой или нормальной: 220, 200 или 175 мм в зависимости от типа. Размеры давались для древесины влажностью не более 22 %, а для более сырой стандарт требовал припуск на усушку.
Длину бруса задавал условный номер по таблице 2, от 3,00 до 5,50 м с шагом 0,25 м. Допуск по длине был ±20 мм, по толщине ±5 мм. Брусья собирали в комплекты под тип рельсов и марку перевода.
Брус переводной Б2, тип 2 (Р43, Р50, 1/9)
Тип бруса: 2 · Толщина бруса: 160 мм · Брусьев в комплекте: 63 шт
Древесина, пропитка и приёмка бруса
Брус по старому тексту делали из сосны, ели, пихты, лиственницы и берёзы, а еловые и пихтовые брусья разрешалось класть в один комплект. Здоровые сучки на наружной пласти допускались до 50 мм, на других сторонах до 80 мм. Табачные сучки, пасынок и мягкая гниль не допускались совсем.
До укладки в путь брус пропитывали маслянистыми защитными средствами по ГОСТ 20022.5-75. Норма поглощения для сосны была не меньше 75 кг на кубометр при средней 95 кг, для ели и пихты - 60 и 70 кг, для лиственницы - 35 и 45 кг. Для берёзы стандарт давал только среднюю норму 170 кг.
Брусья принимали партиями с одним документом о качестве, а размеры и пороки проверяли на всех брусьях партии. На торец каждого бруса клеймом или краской наносили тип комплекта, тип бруса и условный номер длины. На складе штабель ставили на фундамент высотой от 400 мм.
Что изменили ГОСТ 8816-2003 и ГОСТ 8816-2014
ГОСТ 8816-2003 убрал из списка пород берёзу и привязал типы бруса к классам пути. Он ввёл глубокую наколку перед пропиткой, выборочный контроль партии по ГОСТ 18321 и маркировку буквой породы. Нормы поглощения он уже не приводил, а отсылал к ГОСТ 20022.0 и ГОСТ 20022.5.
Действующий ГОСТ 8816-2014 ограничил область путями со скоростью до 200 км/ч и вернул нормы поглощения в сам текст. Он задал средний срок службы бруса не меньше 15 лет и гарантию изготовителя. Поэтому в новом договоре брус лучше заказывать по ГОСТ 8816-2014.
Частые вопросы
Нет, стандарт не действует с 1 января 2005 года. Его заменил ГОСТ 8816-2003, а в России сейчас действует ГОСТ 8816-2014. В новых заявках на переводной брус указывайте действующий номер.
Брус типа I имел толщину 180 мм. У типов II и III она была 160 мм. Те же толщины сохранились и в действующем стандарте.
По ГОСТ 8816-70 берёза допускалась, но уже ГОСТ 8816-2003 её исключил. В действующем стандарте остались сосна, ель, пихта и лиственница. Берёзовый брус под новый стрелочный перевод заказывать не стоит.
Источник текста - официальное переиздание стандарта 1993 года с Изменениями № 1-3. Дата введения, замена и область применения сверены с каталогом Института стандартизации. Сам документ можно открыть на этой странице выше, а действующий стандарт - на странице ГОСТ 8816-2014.
