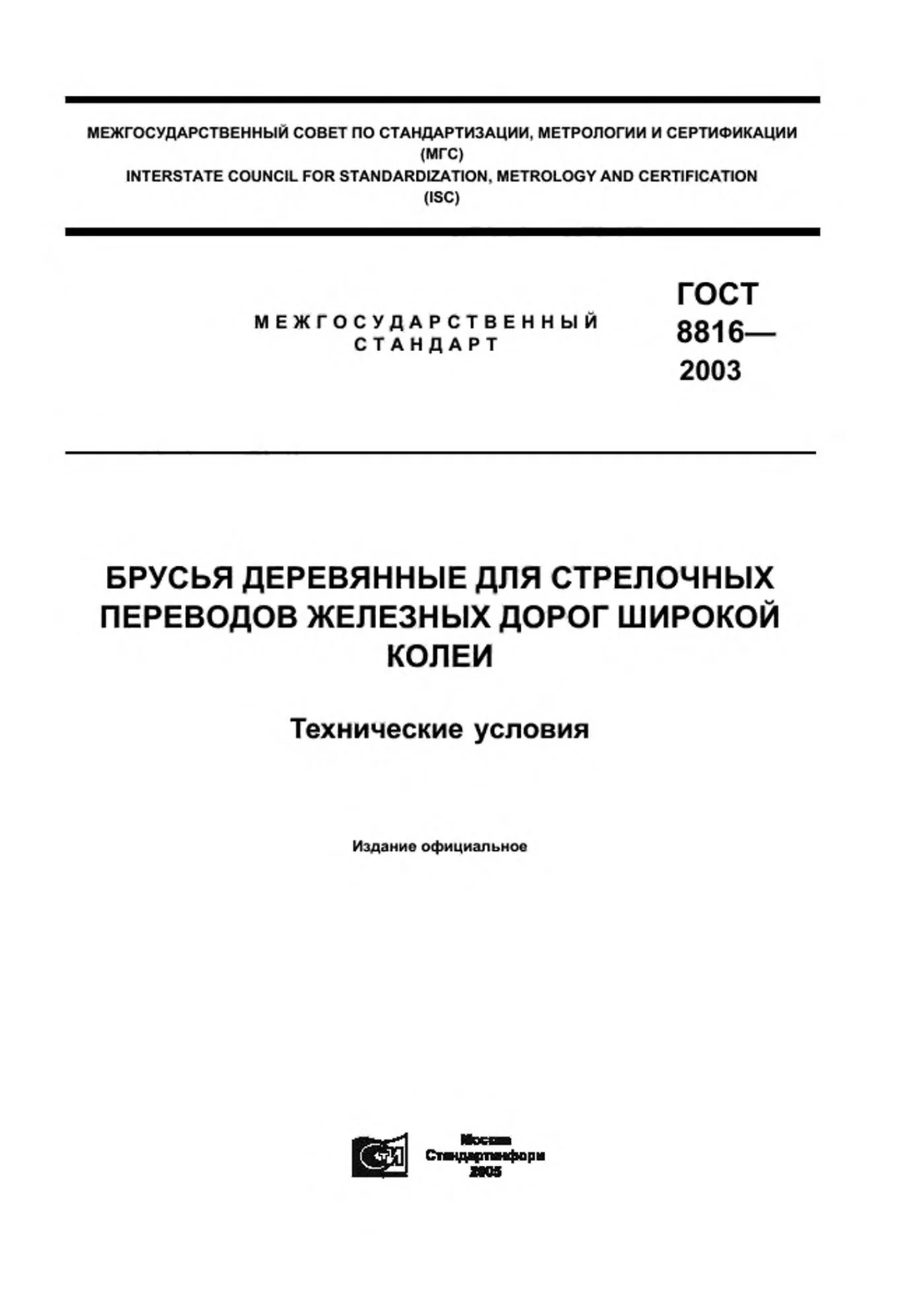

ГОСТ 8816-2003: что было в прежнем стандарте на брусья для стрелочных переводов

Стандарт не действует. В России действует ГОСТ 8816-2014. С 1 марта 2015 года вместо ГОСТ 8816-2003 действует ГОСТ 8816-2014 «Брусья деревянные для стрелочных переводов. Технические условия». Эта страница оставлена как справка: номер ГОСТ 8816-2003 ещё стоит в старых проектах и документах о качестве.

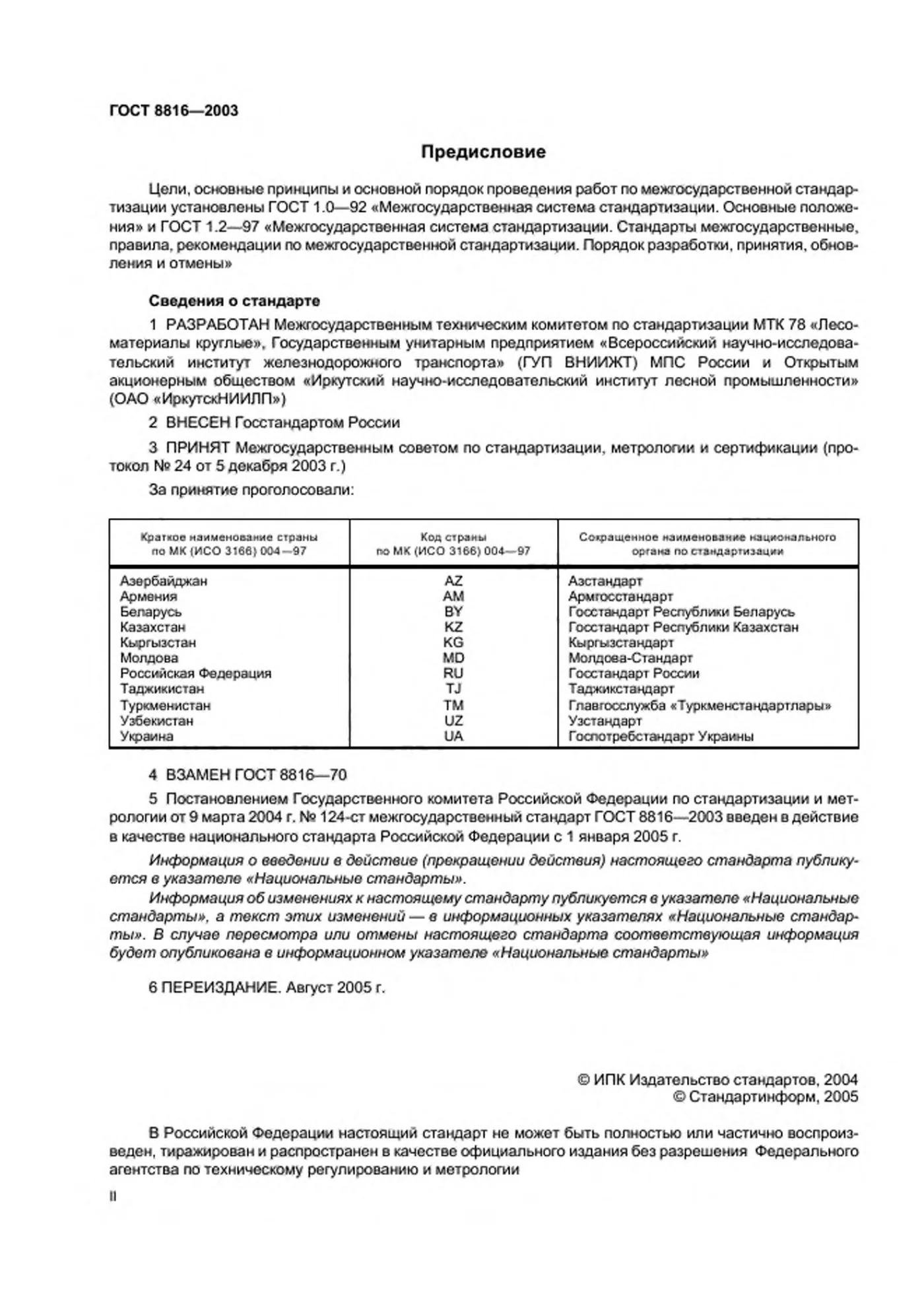

ГОСТ 8816-2003 - межгосударственный стандарт, принятый Межгосударственным советом по стандартизации 5 декабря 2003 года. В России его ввело постановление Госстандарта от 9 марта 2004 года № 124-ст с 1 января 2005 года взамен ГОСТ 8816-70. Наш файл - переиздание 2005 года.

Брусья деревянные для стрелочных переводов: типы и размеры

Брус делили на два вида: А - обрезной, пропиленный с четырёх сторон, и Б - необрезной, пропиленный с двух. По назначению было три типа, и выбор теперь зависел от класса пути. Тип I шёл на главные пути 1-го и 2-го классов, а также на пути 3-го класса с грузонапряжённостью больше 50 млн т км брутто на километр в год при скоростях выше 100 км/ч.

Тип II предназначался для главных путей 3-го и 4-го классов, загруженных подъездных путей, приёмо-отправочных и сортировочных путей станций. Тип III клали на любые пути 5-го класса. Толщина бруса типа I была 180 мм, типов II и III - 160 мм, а высота пропиленных боков у обрезного бруса - не меньше 130 мм у типа I и 120 мм у остальных.

Длину стандарт задавал от 3 до 5,5 м с шагом 0,25 м и допуском ±20 мм. Ширину пластей мерили в самом узком месте в 350 мм от торца. Брусья поставляли комплектами А2, А3, А4 и Б, а число брусьев каждой длины в них давала таблица 2.

Порода, пропитка и маркировка

Брус делали из сосны, ели, пихты и лиственницы, берёзы в списке уже не было. Перед пропиткой его глубоко накалывали, а без наколки поставляли только по согласованию с потребителем. Пропитка шла маслянистыми средствами, а качество и нормы поглощения стандарт отдавал ГОСТ 20022.0 и ГОСТ 20022.5.

Здоровые сучки на верхней пласти допускались до 50 мм, на остальных сторонах до 80 мм. Червоточину разрешали до трёх отверстий на погонный метр глубиной до 50 мм. Трещины от усушки на боках и торцах ограничивались длиной 450 мм, а сквозные торцевые - 100 мм.

Марку наносили на торец клеймом или несмываемой краской: номер длины от 1 до 11 и букву породы С, Е или Л. Наколотый брус отмечали кругом диаметром не меньше 10 мм. Тип бруса на марке не ставили, потому что комплект собирали из брусьев одного типа.

Приёмка и чем отличается ГОСТ 8816-2014

Партию проверяли выборочно по ГОСТ 18321 методом «вслепую»: из партии до 90 брусьев брали 5, а из партии больше 1200 - 50. Партию принимали, только если годны все брусья выборки. При неудаче её браковали или, по согласию потребителя, перебирали целиком.

Действующий ГОСТ 8816-2014 сохранил три типа, виды А и Б и те же сечения. Новое в нём - предел скорости 200 км/ч, нормы поглощения прямо в тексте, срок службы бруса не меньше 15 лет и гарантия изготовителя. Партию он ограничил 1000 брусьями.
