ГОСТ 8816-2014: стандарт на брусья деревянные для стрелочных переводов

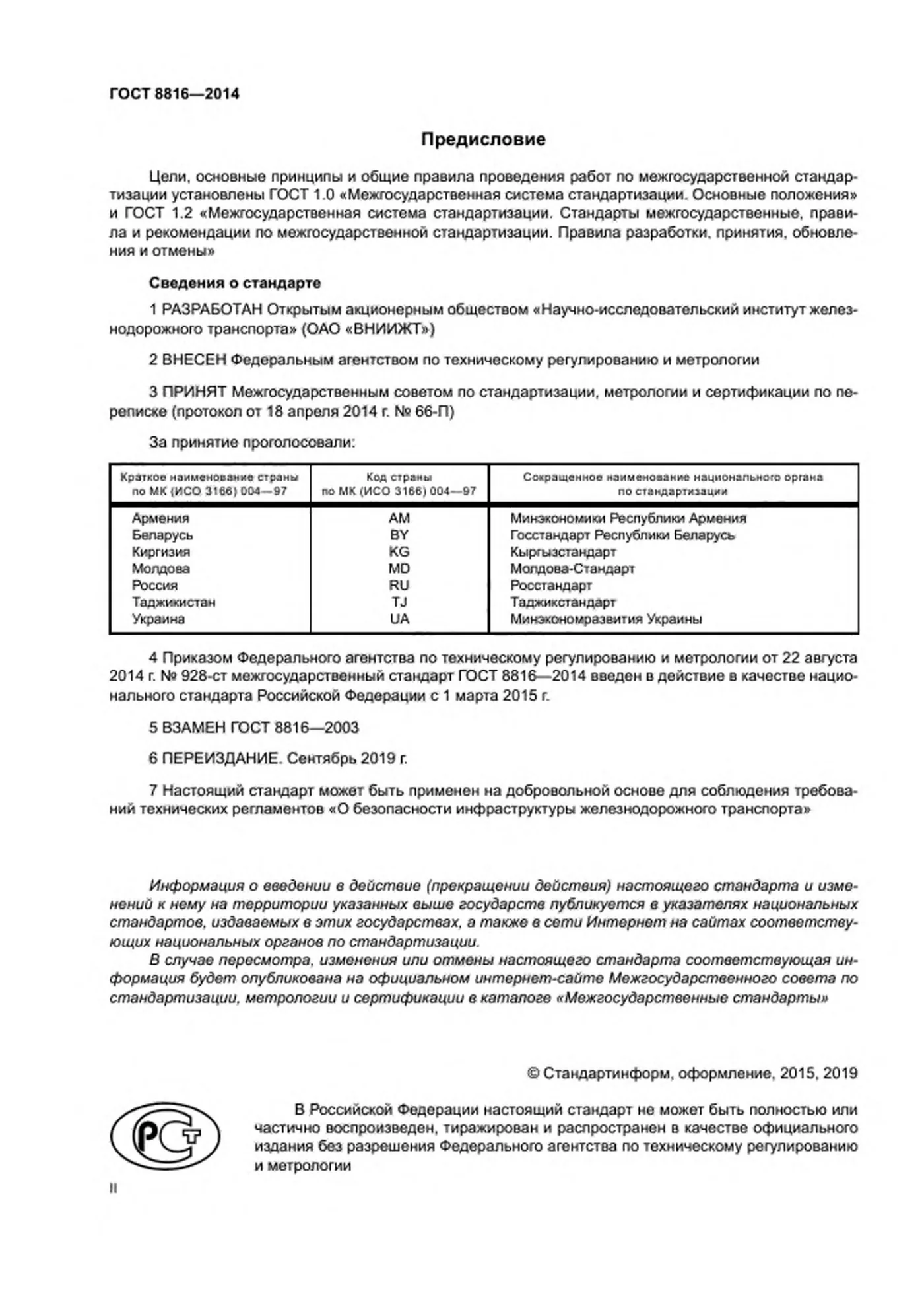

ГОСТ 8816-2014 - межгосударственный стандарт на деревянные брусья, на которых лежат стрелочные переводы пути колеи 1520 мм. В России он введён приказом Росстандарта от 22 августа 2014 года № 928-ст и действует с 1 марта 2015 года вместо ГОСТ 8816-2003. Ниже - пересказ стандарта своими словами: виды и типы бруса, размеры, древесина, пропитка, маркировка, комплекты, приёмка и гарантия.

Что регулирует ГОСТ 8816-2014

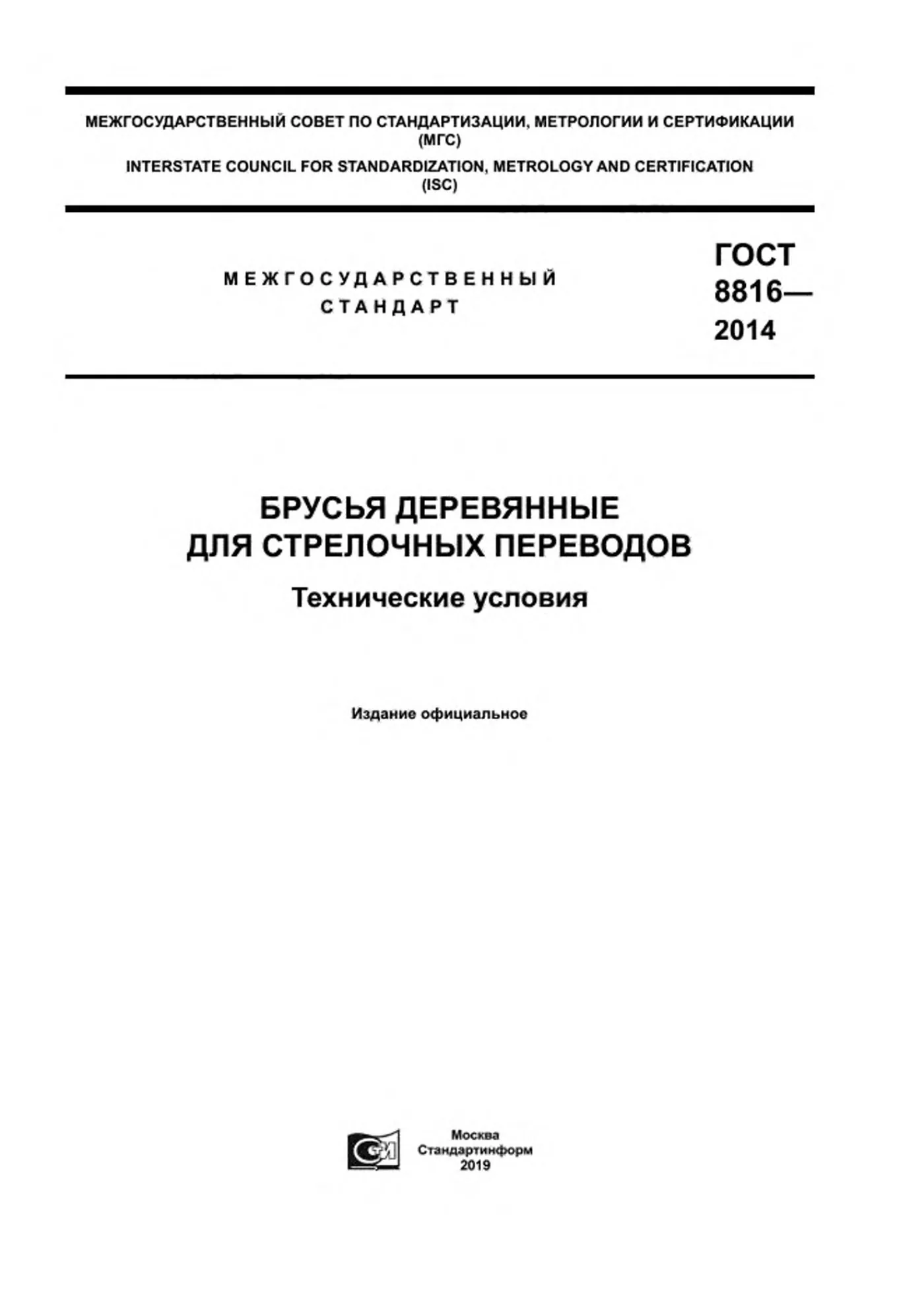

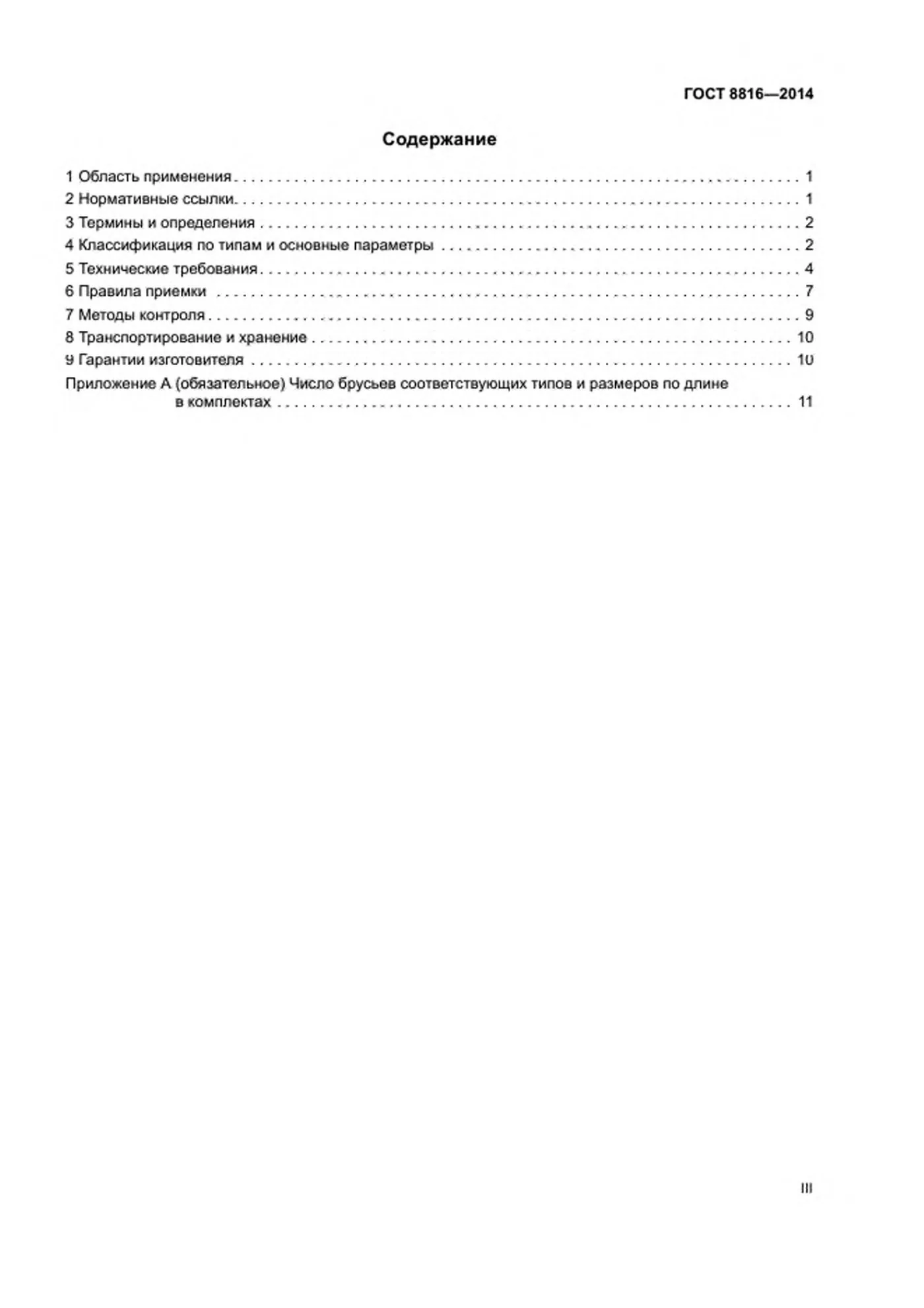

Стандарт распространяется на брусья для стрелочных переводов на путях, где поезда идут не быстрее 200 км/ч. В нём девять разделов, от области применения до гарантий изготовителя, и обязательное приложение с составом комплектов. Разработчик - научно-исследовательский институт железнодорожного транспорта (ВНИИЖТ), а переиздание, с которого сделан наш файл, вышло в сентябре 2019 года.

Документ задаёт требования к самому брусу: сечение, длину, качество древесины, пропитку и маркировку. Как раскладывать брусья под переводом и крепить к ним подкладки, здесь не описано, это дело проекта перевода. Чем переводной брус отличается от шпалы и как выбрать комплект, разобрано в статье о переводном брусе.

Термины: обрезной, необрезной, наколотый брус

Обрезным стандарт называет брус, пропиленный с четырёх сторон, а необрезным - пропиленный только с двух. Пропитанный брус обработан защитными средствами, непропитанный - нет. Наколотым называют брус, который перед пропиткой специально накалывают, чтобы состав ушёл глубже.

Верхняя пласть - пропиленная горизонтальная сторона меньшей ширины, нижняя - большей. Боковые стороны пропилены вертикально, а обзольная часть - это непропиленные места на верхней пласти и боку. Класс пути, от которого зависит тип бруса, определяют по скорости поездов и грузонапряжённости участка.

Виды А и Б и три типа бруса

По форме сечения брусья бывают двух видов: вид А - обрезные, вид Б - необрезные. По применению стандарт выделяет три типа. Тип I кладут на пути 1-го и 2-го классов, а также на пути 3-го класса, где грузонапряжённость больше 50 млн т·км брутто на километр в год и скорость выше 100 км/ч.

Тип II кладут на пути 3-го и 4-го классов, на загруженные подъездные пути и на станционные - приёмо-отправочные и сортировочные. Тип III идёт на любые пути 5-го класса, в том числе станционные и малодеятельные подъездные. Его же стандарт прямо называет для путей промышленных предприятий.

Размеры сечения и длина: таблица 1

Верхнюю пласть делают широкой (Ш), уширенной (У) или нормальной (Н). В таблице ниже - номинальные размеры в миллиметрах: толщина, ширина верхней пласти по разновидностям и ширина нижней пласти. У вида А дополнительно задана высота пропиленных боковых сторон, у вида Б - ширина по непропиленным сторонам.

Размеры даны для древесины влажностью не более 22 %. Если брус пилят из более сырой древесины, к номиналу добавляют припуск на усушку. Длина бруса - от 3,00 до 5,50 м с шагом 0,25 м, то есть одиннадцать градаций.

Допуски, кривизна и обработка

Толщина может отклоняться на 5 мм в обе стороны, длина - на 20 мм. Нижняя пласть допускает плюс 20 мм и минус 5 мм, а верхняя - минус 10 мм, но шире нижней она быть не должна. Скос пропила по всей толщине ограничен 10 мм, а у торцов - 20 мм по толщине и ширине.

Простая кривизна по пластям допускается до 0,2 % длины, по боковым сторонам - до 0,5 % у вида А и до 1,0 % у вида Б. Для сложной кривизны нормы вдвое строже. Зарубы и запилы на верхней пласти запрещены, а на других сторонах они могут быть до 20 мм в глубину и 40 мм в ширину.

Кору и луб с непропиленных мест счищают, сучки срезают вровень и плоско. Заделывать пороки древесины стандарт не разрешает. Если на брусе видна вставка или замазка, это повод вернуть его.

Древесина, пороки и срок службы

Брус делают из сосны, ели, пихты и лиственницы, берёза для него не предусмотрена. Здоровые сучки на верхней пласти допускаются до 50 мм, на остальных сторонах - до 80 мм. Гнилые и табачные сучки, пасынок, двойная сердцевина и любая гниль не допускаются.

Грибные ядровые пятна разрешены не больше 20 % площади каждой стороны, наклон волокон - до 10 %. Червоточина допустима до трёх отверстий на погонный метр и глубиной до 50 мм. Трещины усушки на боках и торцах ограничены длиной 450 мм, а сквозные торцевые - 100 мм.

Перед пропиткой влажность древесины не должна быть больше 25 %. Полный средний срок службы бруса стандарт задаёт не меньше 15 лет. Отказом считают сквозной раскол больше половины длины или под подкладкой, износ и гниль глубже 300 мм, выколы под подкладкой и поперечный излом.

Пропитка и наколка

До укладки брус пропитывают автоклавным способом «давление - давление - вакуум» по ГОСТ 20022.5-93. Наколку перед пропиткой делают по ГОСТ 20022.3, а после сушки брус можно укрепить от растрескивания винтами, пластинами или скобами. Общие нормы защищённости древесины собраны в ГОСТ 20022.0-2016.

У сосны пропитка должна пройти не меньше 85 % ширины заболони, а заболонь до 20 мм - насквозь. По заболони ели, пихты и лиственницы нужно не меньше 5 мм, в зоне наколов - 50 мм у лиственницы и 60 мм у других пород. Отверстия, просверленные в готовом брусе, смазывают маслянистым средством на всю глубину.

Маркировка переводного бруса

Знаки наносят краской или клеймом на торец каждого непропитанного бруса. Ставят единый знак обращения, букву породы (С - сосна, Е - ель или пихта, Л - лиственница) и цифру - условный номер длины. Наколотый брус дополнительно отмечают кругом диаметром не меньше 10 мм.

Номер длины берут из приложения А: 1 соответствует 3,00 м, 11 - 5,50 м. Еловый брус длиной 4,5 м с наколкой получит цифру 7, букву Е и круг. Проверять маркировку удобнее до пропитки, но стандарт требует её контроля и после.

Комплекты А2, А3, А4 и Б: приложение А

Из принятых партий собирают комплекты под конкретный перевод, и число брусьев каждой длины в них задано таблицей приложения А. Комплект собирают из бруса одной породы. Вместо широкой и нормальной пласти допускается брус с уширенной пластью.

Из бруса типа III комплекты собирают только по заказу. Других комплектов, например под марку 1/22, стандарт не описывает, их состав берут из проекта перевода. Как устроены переводы марок 1/9 и 1/11, рассказано в статье о стрелочном переводе.

Приёмка партии

Партия - от 5 до 1000 брусьев из одной породы, сделанных по одной технологии. Из неё «вслепую» берут выборку, размер которой зависит от числа брусьев. Партию принимают, если все брусья выборки годны, а при неудаче проверяют вдвое больше.

На принятую партию оформляют этикетку. Для пропитанного бруса в ней указывают изготовителя, комплект, наличие наколки, вид пропитки, гарантии и подтверждение соответствия. Если повторная проверка тоже не прошла, партию бракуют или по согласию заказчика перебирают целиком.

Хранение и гарантия

На складе завода брус кладут в штабели на основание из балок высотой не меньше 400 мм. При хранении дольше 10 суток ряды разделяют прокладками толщиной от 20 мм, а между брусьями в ряду оставляют от 20 до 40 мм. У заказчика брус держат под навесом, пропитанный можно хранить и на открытой площадке.

На пропитанный наколотый брус гарантия - три года с укладки, пять лет с отгрузки или 100 млн т брутто тоннажа. Для ненаколотого пропитанного бруса срок составляет 70 % от этого. На непропитанный брус гарантию стандарт не устанавливает.
