ГОСТ 809-71: что было в прежнем стандарте на шурупы путевые

Стандарт не действует. В России действует ГОСТ 809-2020. С 1 марта 2015 года вместо ГОСТ 809-71 действовал ГОСТ 809-2014, а с 1 марта 2021 года его сменил ГОСТ 809-2020. Эта страница оставлена как справка: номер ГОСТ 809-71 до сих пор встречается в старых проектах, паспортах качества и в наших карточках.

ГОСТ 809-71 утвердил Госкомитет стандартов Совета Министров СССР 28 января 1971 года, постановление № 77, а введён он с 1 января 1972 года взамен ГОСТ 809-41. Разработали его Министерство путей сообщения и Министерство металлургии СССР. Последнее издание вышло в 2002 году и включает пять изменений, принятых с 1980 по 1999 год.

Что требовал ГОСТ 809-71 от путевого шурупа

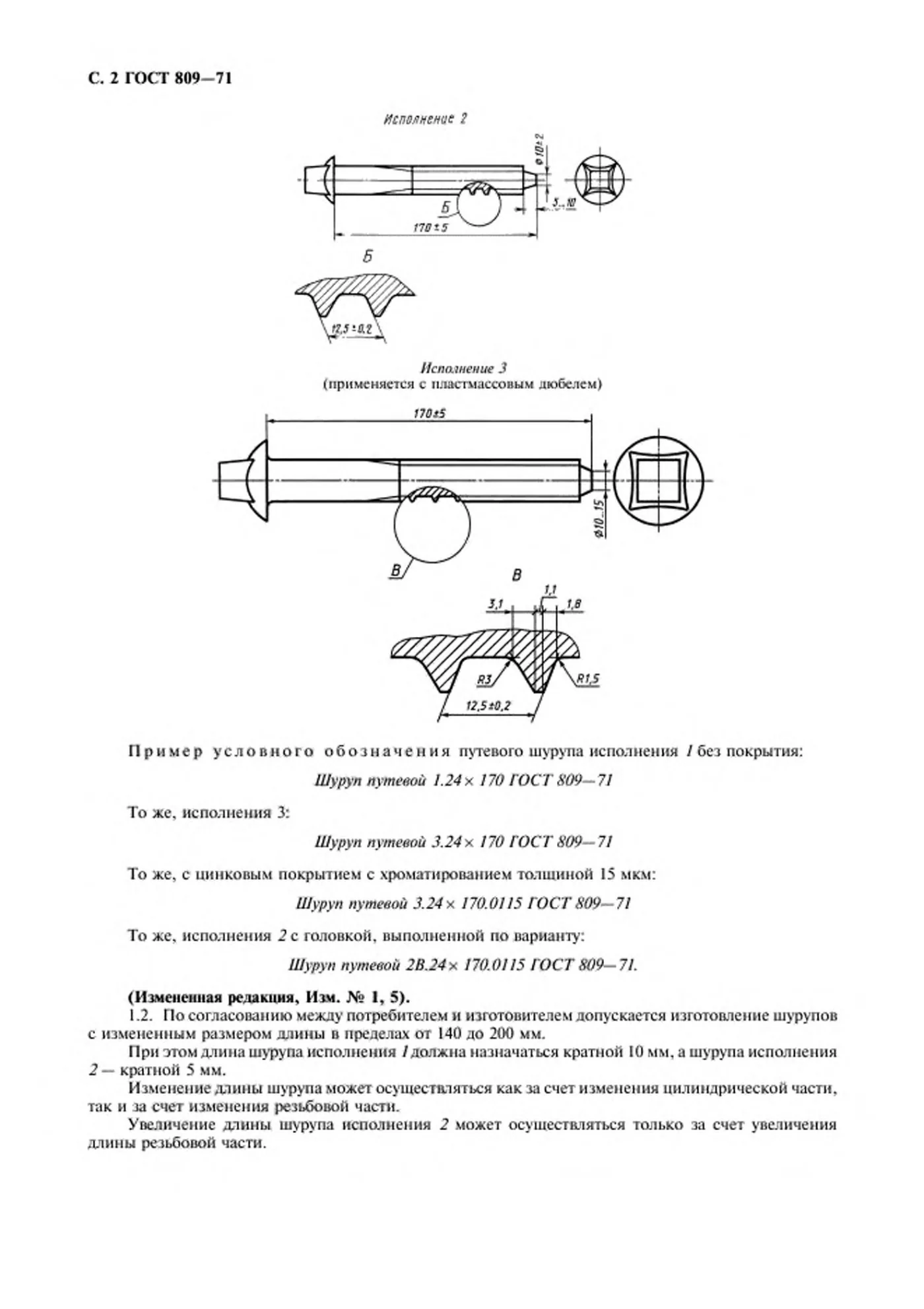

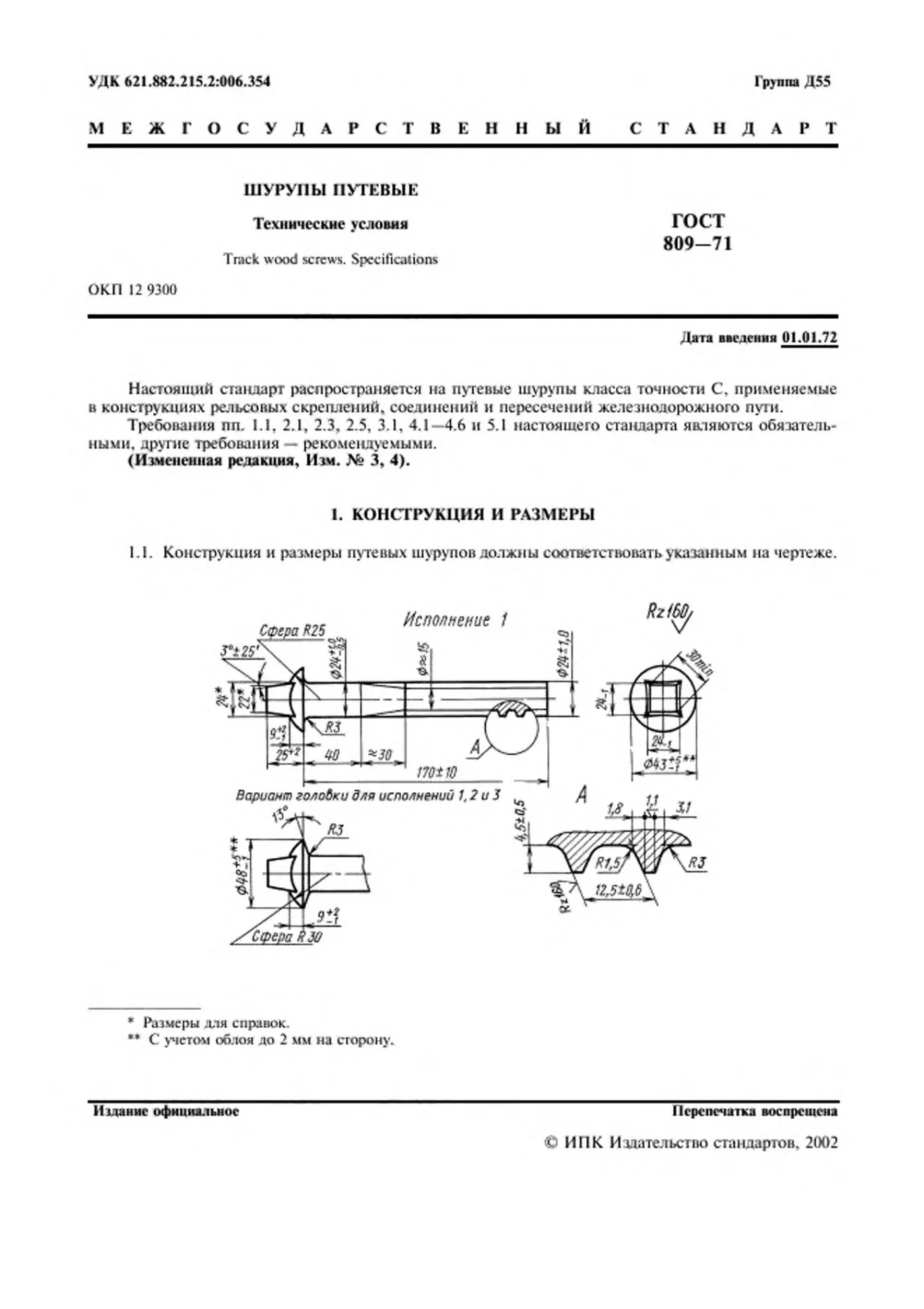

Стандарт распространялся на путевые шурупы класса точности С для скреплений, соединений и пересечений железнодорожного пути. Он знал три исполнения, причём второе шло в паре с пластмассовым дюбелем. Пример обозначения из текста - «Шуруп путевой 1.24×170 ГОСТ 809-71», то есть исполнение 1, резьба 24 мм и длина 170 мм.

По согласованию с потребителем длину можно было менять от 140 до 200 мм. У исполнения 1 её брали кратной 10 мм, у исполнения 2 - кратной 5 мм, и удлинять второе исполнение разрешалось только за счёт резьбы. Справочная масса шурупа - 0,560 кг, а каждые 10 мм длины меняли её на 0,036 кг по гладкой части или на 0,020 кг по резьбе.

Шурупы делали из стали Ст3 по ГОСТ 380, Ст20 по ГОСТ 1050, Ст10кп и Ст20кп по ГОСТ 10702. Для районов Крайнего Севера кипящая сталь была запрещена. Базовый шуруп шёл без покрытия, а исполнения 2 и 3 по требованию покрывали цинком с хроматированием толщиной от 9 до 18 мкм.

Дефекты, приёмка и маркировка по старому тексту

Допуски на пороки поверхности зависели от исполнения. Риски и раковины у исполнения 1 разрешались до 0,5 мм, у исполнения 2 - до 0,3 мм, изогнутость стержня - до 1 мм и до 0,5 мм. Смещение головки относительно стержня ограничивалось 1 мм.

Испытание на изгиб на угол 45° проводили только по требованию потребителя. Приёмку вели по ГОСТ 17769 для изделий класса точности С. Кривизну проверяли калибром из рекомендуемого приложения, сделанным из стали ХВГ или У10 твёрдостью 58...62 HRC.

На торце головки выбивали знак завода высотой не менее 8 мм. Упаковку и маркировку тары вели по ГОСТ 18160. Перевозить шурупы без упаковки стандарт разрешал.

Чем отличаются ГОСТ 809-2014 и ГОСТ 809-2020

ГОСТ 809-2014 сохранил прежний набор марок стали, но ввёл единые пределы дефектов: риски не глубже 0,3 мм и изогнутость не больше 0,5 мм для всех шурупов. В нём появились шуруп с шестигранной головкой и испытание на разрыв с нагрузкой не менее 85 000 Н. Партию он ограничил 20 000 штук.

Действующий ГОСТ 809-2020 пошёл дальше. Он делит шурупы на конструкции А и Б с шестью исполнениями и оставляет основной маркой сталь Ст20. Гарантию он задаёт наработкой в миллионах тонн брутто. Поэтому шуруп, сделанный когда-то по ГОСТ 809-71, в новом договоре лучше описывать уже по ГОСТ 809-2020.
