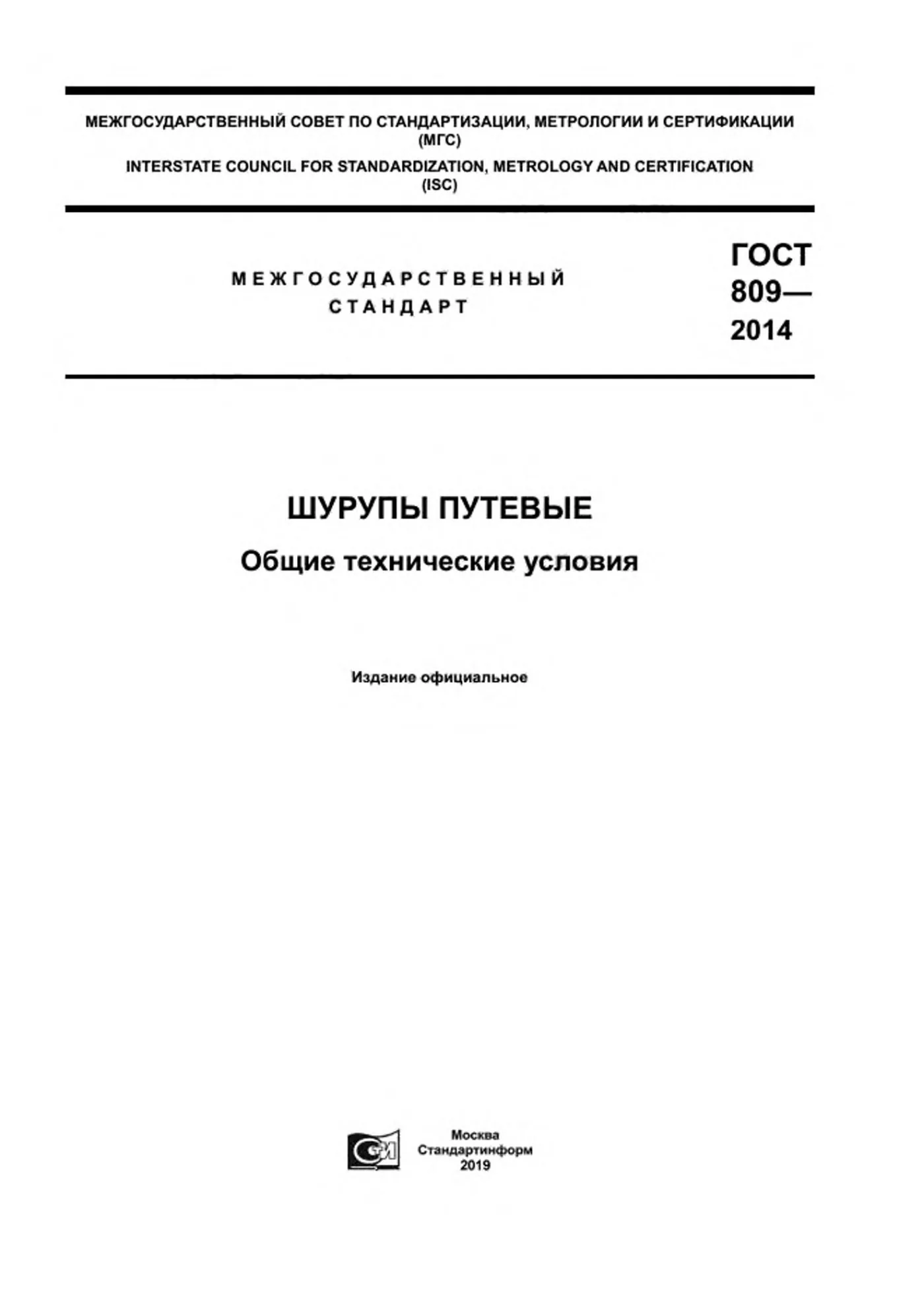

ГОСТ 809-2014: что было в прежнем стандарте на шурупы путевые

Стандарт не действует. В России действует ГОСТ 809-2020. С 1 марта 2021 года вместо этого документа применяют ГОСТ 809-2020 «Шурупы путевые. Общие технические условия». Страница оставлена как справка, потому что номер ГОСТ 809-2014 стоит в паспортах шурупов, выпущенных с 2015 по 2021 год, и в наших карточках.

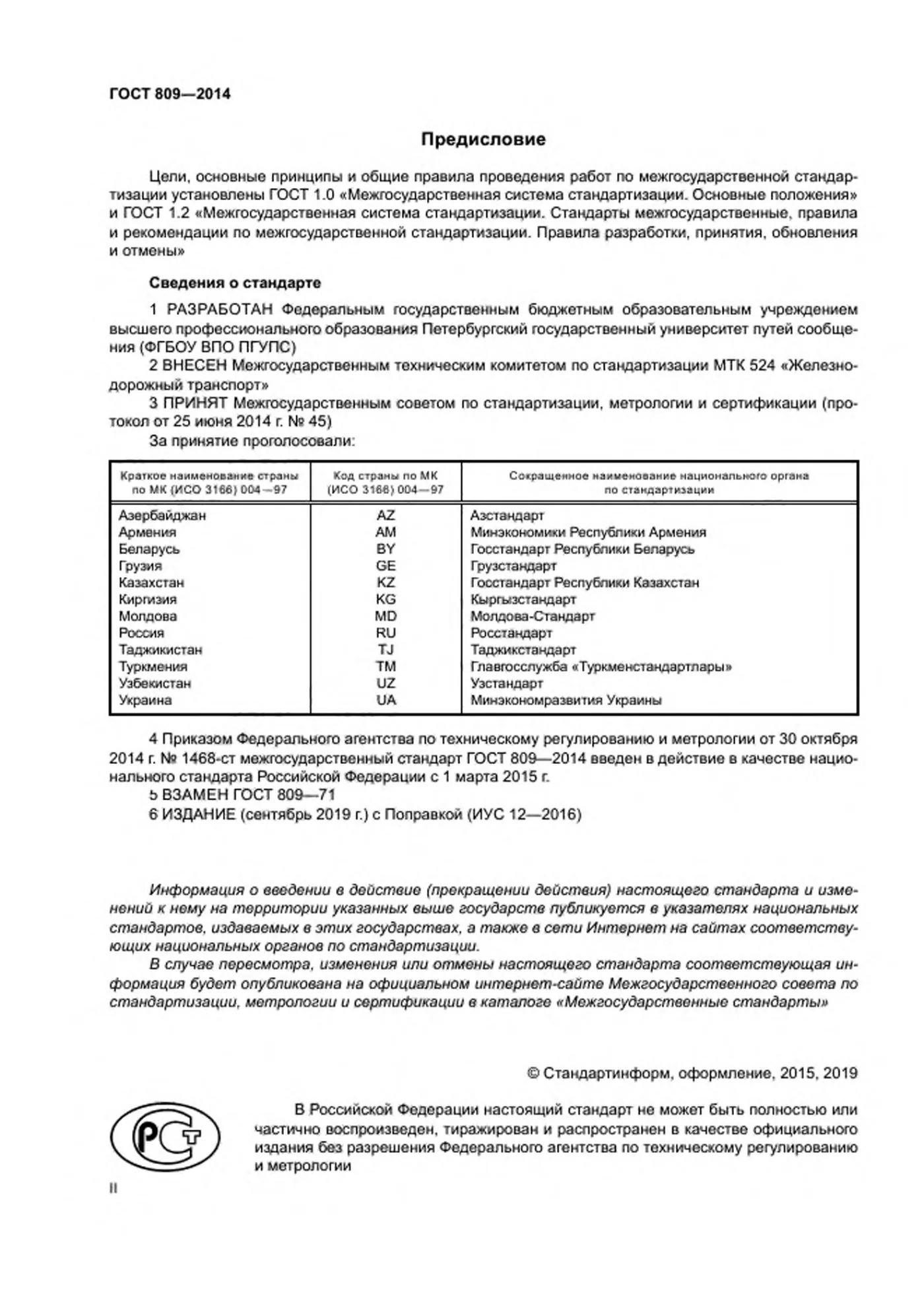

ГОСТ 809-2014 принят Межгосударственным советом по стандартизации 25 июня 2014 года. В России его ввёл приказ Росстандарта от 30 октября 2014 года № 1468-ст с 1 марта 2015 года взамен ГОСТ 809-71. Разработал документ университет путей сообщения в Петербурге, внёс комитет МТК 524 «Железнодорожный транспорт».

Что требовал ГОСТ 809-2014 от путевого шурупа

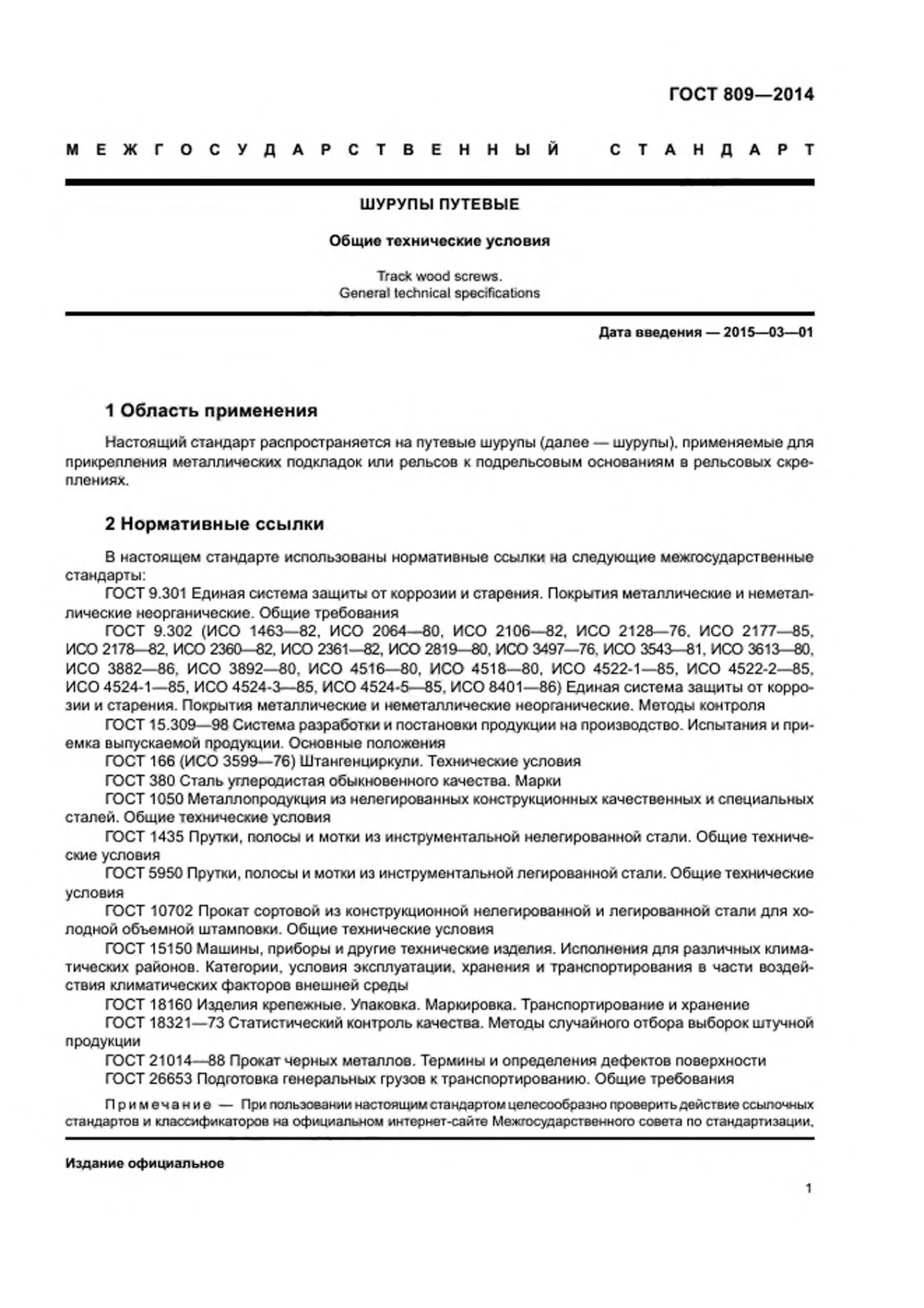

Стандарт описывал шуруп как стальной стержень с винтовой нарезкой и специальной головкой. Им прикрепляют подкладки или рельсы к подрельсовым основаниям. Отдельного раздела с чертежами размеров в тексте нет, а головки упоминаются двух видов - квадратная и шестигранная.

Сталь для шурупов брали четырёх марок: Ст3 (ГОСТ 380), Ст20 (ГОСТ 1050), а также Ст10кп и Ст20кп (ГОСТ 10702). Базовый вариант шёл без покрытия. По требованию владельца инфраструктуры наносили цинково-хроматированное или цинково-пассивированное покрытие толщиной от 9 до 18 мкм.

Риски и раковины глубже 0,3 мм, изогнутость стержня больше 0,5 мм и смещение головки больше 1 мм не допускались. Изгиб на угол 45° проверяли по требованию владельца инфраструктуры. Шурупы с шестигранной головкой обязательно разрывали, и нагрузка должна была быть не меньше 85 000 Н.

Приёмка, маркировка и гарантия

Партия состояла из шурупов одного исполнения и одной марки стали и была не больше 20 000 штук. На внешний вид и размеры брали 0,1 % партии, но не меньше 10 штук, на изгиб и растяжение - 8 штук. Результаты приёмки завод хранил не меньше трёх лет.

На торце головки клеймили знак завода высотой от 8,0 мм. В паспорте качества указывали изготовителя, исполнение, номер и размер партии, марку стали и результаты приёмки. Гарантия - не меньше 100 млн тонн брутто пропущенного груза, но не больше трёх лет со дня укладки в путь.

Чем отличается действующий ГОСТ 809-2020

Новый стандарт делит шурупы на конструкции А и Б и даёт шесть исполнений с размерами на рисунках. Основной маркой стали он оставляет Ст20, а партию ограничивает 10 000 штук. Результаты приёмки завод хранит уже десять лет.

Гарантию ГОСТ 809-2020 задаёт по участкам пути, от 350 до 700 млн тонн брутто, и сроком 10 лет. В паспорт он добавляет номер декларации, номер плавки и химический состав стали. Поэтому для новых поставок ссылку на ГОСТ 809-2014 стоит заменить.
