ГОСТ 6958-78: шайбы увеличенные - что требует стандарт
Главное из ГОСТ 6958-78: размеры увеличенных шайб классов А и С для резьбы от 1 до 48 мм, толщина, масса тысячи штук, приёмка и упаковка, шайбы М20 и М24.
Выжимка ПроРельс
Стр. 1–3 из 4
ГОСТ 6958-78 - межгосударственный стандарт на шайбы увеличенные, то есть с широким наружным диаметром. Такая шайба распределяет усилие затяжки на большую площадь, чем обычная плоская. Документ введён с 1 января 1979 года взамен ГОСТ 6958-68, а ограничение срока его действия позже сняли. Ниже - своими словами то, что важно покупателю.
Что описывает ГОСТ 6958-78
Документ охватывает увеличенные шайбы двух классов точности - А и С - под резьбу диаметром от 1 до 48 мм. Класс А точнее, класс С грубее. Издание содержит изменения № 1 и 2, внесённые в 1983 и 1988 годах.
По данным каталога Института стандартизации, стандарт остаётся действующим, но для шайб классов А и С уже приняты заменяющие документы ГОСТ ISO 7093-1-2016 и ГОСТ ISO 7093-2-2016. В договорах полезно прямо указывать, по какому из документов вы заказываете шайбу. Смежные документы раздела - ГОСТ 5915-70 на гайки и ГОСТ 11371-78 на шайбы общего назначения.
Размеры увеличенных шайб

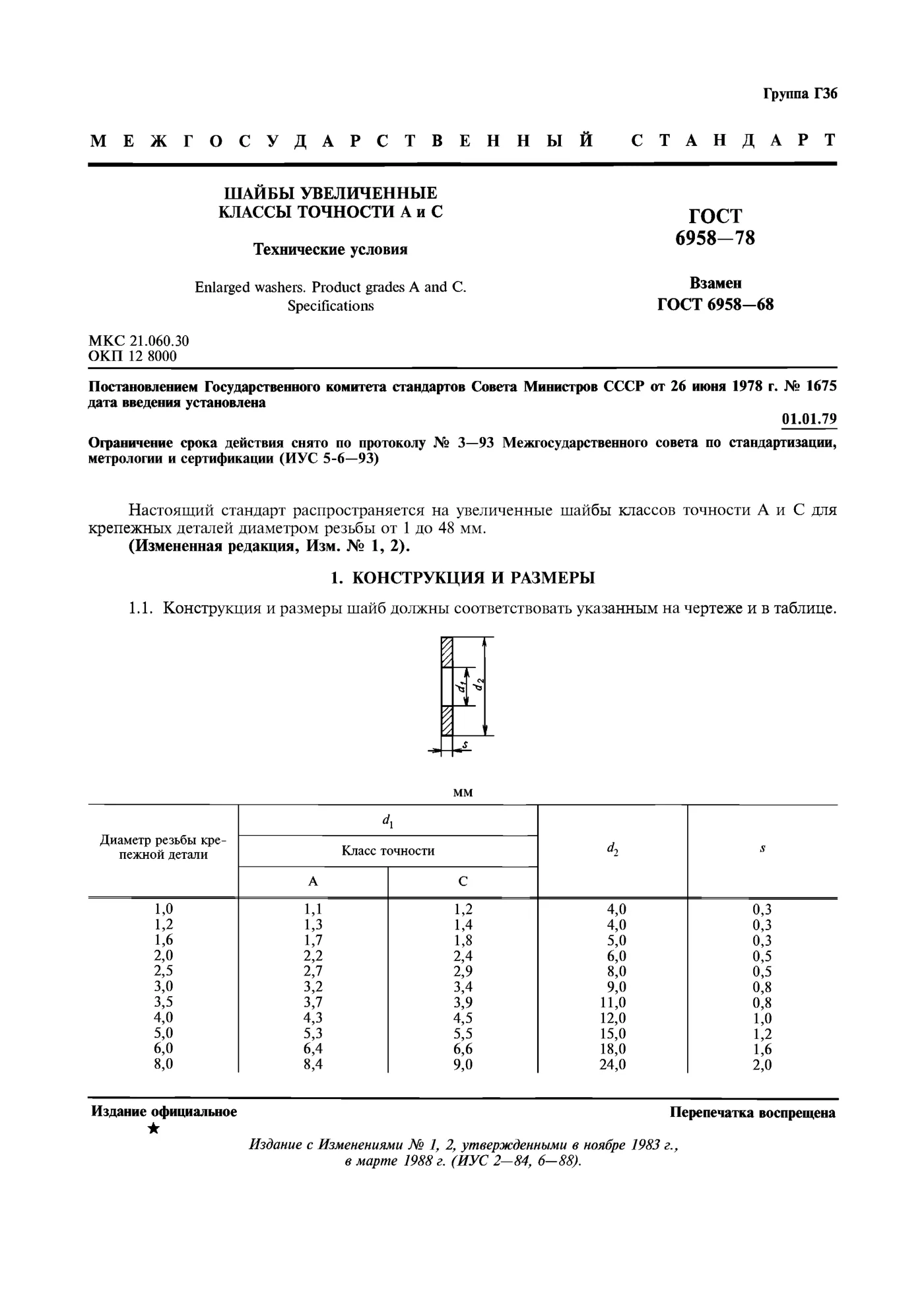

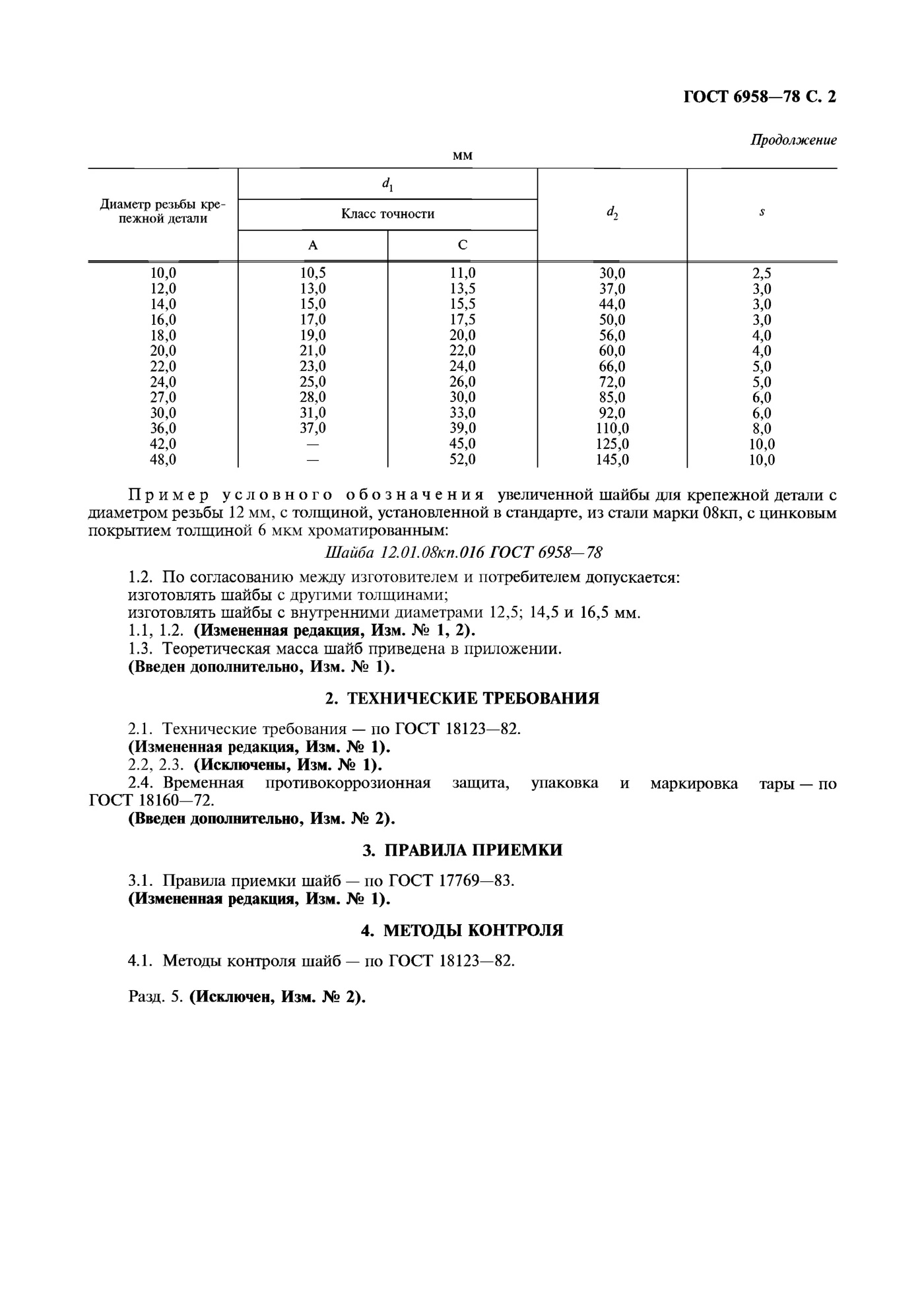

Конструкцию и размеры задаёт чертёж и таблица. Внутренний диаметр зависит от класса точности: у класса С отверстие чуть больше. Наружный диаметр и толщина общие для обоих классов. Для ходовых резьб размеры такие.
| Резьба, мм | Отверстие, класс А, мм | Отверстие, класс С, мм | Наружный диаметр, мм | Толщина, мм |
|---|---|---|---|---|
| 8 | 8,4 | 9,0 | 24 | 2,0 |
| 12 | 13,0 | 13,5 | 37 | 3,0 |
| 16 | 17,0 | 17,5 | 50 | 3,0 |
| 20 | 21,0 | 22,0 | 60 | 4,0 |
| 24 | 25,0 | 26,0 | 72 | 5,0 |
| 30 | 31,0 | 33,0 | 92 | 6,0 |
По согласованию между изготовителем и потребителем допускаются другие толщины, а также отверстия 12,5, 14,5 и 16,5 мм. Если вам нужна нестандартная шайба, это стоит оговорить заранее. Остальные размеры, вплоть до резьбы 48 мм, смотрите в таблице самого документа.
Шайба увеличенная М20 DIN 9021 (ГОСТ 6958-78)
Размер: М20 · Тип: увеличенная (с расширенной опорной поверхностью) · Стандарт: ГОСТ 6958-78
Шайба увеличенная М24 DIN 9021 (ГОСТ 6958-78)
Размер: М24 · Тип: увеличенная (с расширенной опорной поверхностью) · Стандарт: ГОСТ 6958-78
Масса, обозначение и приёмка
Теоретическую массу тысячи стальных шайб стандарт даёт в приложении. Для резьбы 20 мм она составляет 78 кг у класса А и 77 кг у класса С. Для шайб из других материалов массу умножают на коэффициент: 0,356 для алюминиевого сплава, 0,970 для бронзы, 1,080 для латуни.
Условное обозначение собирают из диаметра резьбы, исполнения, марки стали и покрытия. Например, «Шайба 12.01.08кп. 016 ГОСТ 6958-78» - шайба для резьбы 12 мм обычной толщины из стали 08кп с цинковым покрытием толщиной 6 мкм, хроматированным. Технические требования и методы контроля берутся из ГОСТ 18123-82, правила приёмки - из ГОСТ 17769-83, а упаковка и маркировка тары - из ГОСТ 18160-72.
Частые вопросы
Наружный диаметр у неё заметно больше. Например, при резьбе 20 мм он равен 60 мм. Усилие затяжки приходится на большую площадь опоры. Это пригодится, когда основание мягкое или отверстие в детали вытянуто.
Класс А даёт более точное отверстие, класс С - грубее, и у него отверстие больше. Если в проекте указан класс, заказывайте именно его. При сомнении уточните класс у поставщика до оплаты.
В справочном приложении, где дана теоретическая масса тысячи штук для каждого размера резьбы. Из неё легко посчитать вес партии. Для шайб не из стали масса пересчитывается по коэффициентам, которые приведены под таблицей.
Источник текста - официальное издание стандарта с Изменениями № 1 и 2, выпущенное «Стандартинформом» в 2006 году. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
