ГОСТ 34017-2016: группа классификации и режим работы крана
Главное из ГОСТ 34017-2016: классы использования и нагружения, группы режима работы кранов от А0 до А11 и механизмов, примеры для мостовых кранов.
Выжимка ПроРельс

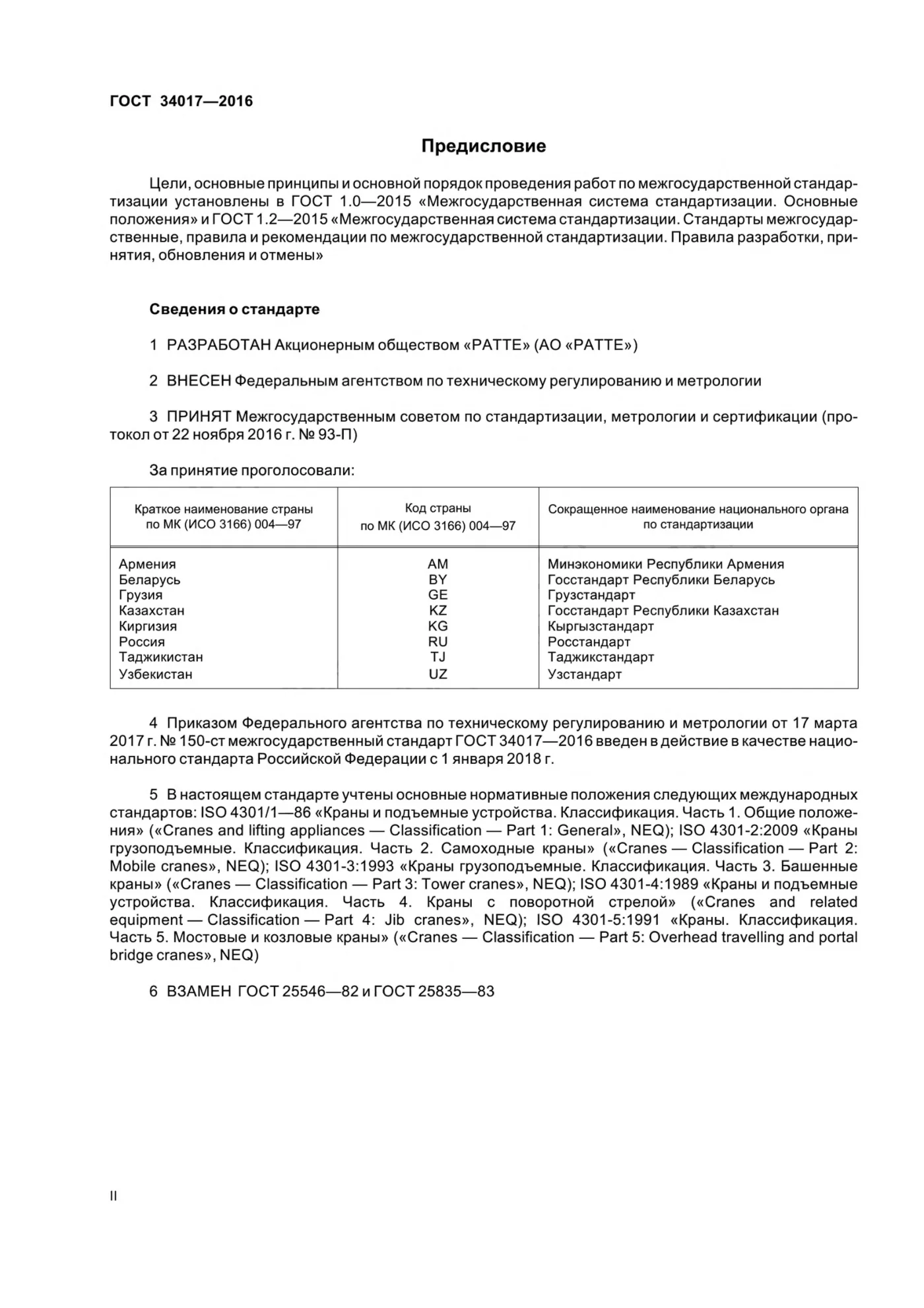

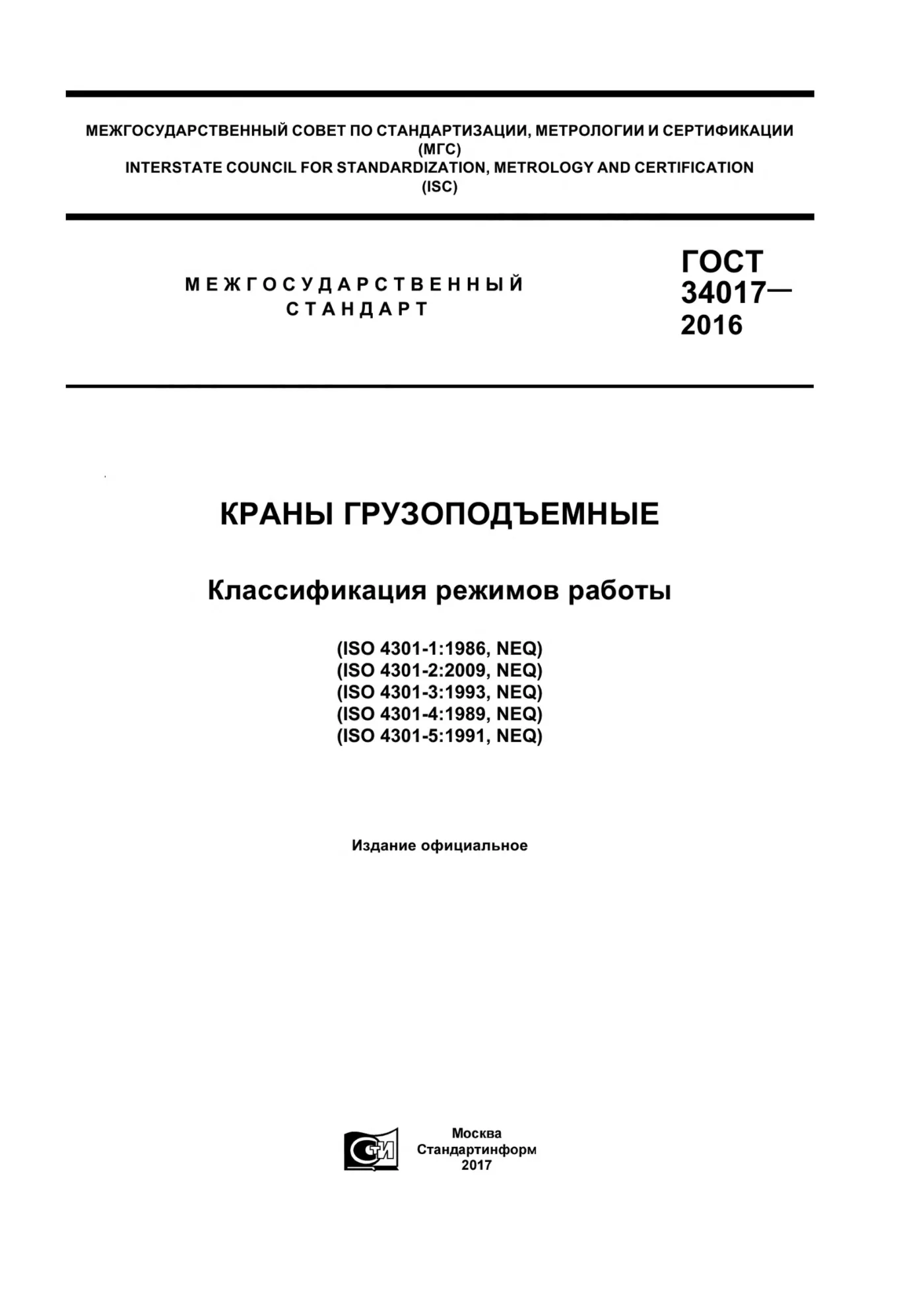

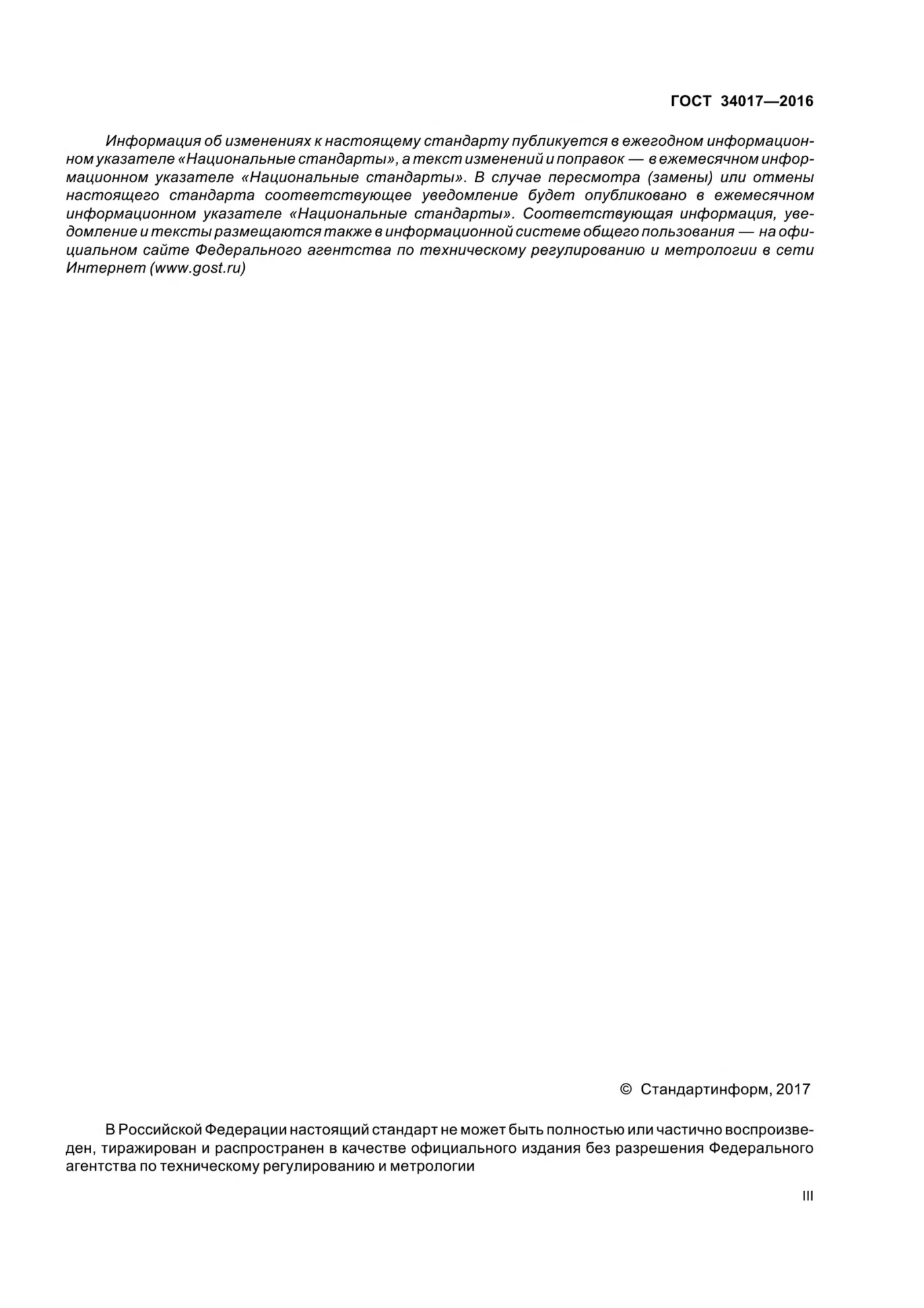

Стр. 1–3 из 24
ГОСТ 34017-2016 - межгосударственный стандарт, по которому определяют режим работы грузоподъёмного крана и его механизмов. В России он введён приказом Росстандарта от 17 марта 2017 года № 150-ст и действует с 1 января 2018 года. Документ заменил сразу два прежних стандарта - ГОСТ 25546-82 и ГОСТ 25835-83. Ниже - главное из него своими словами.
Зачем нужен режим работы крана
Режим работы крана описывает, как часто и с какими грузами он работает за весь срок службы. По нему заказчик задаёт долговечность крана, конструктор считает элементы на усталость, а в работе фактическую нагрузку сравнивают с нормой. Стандарт касается всех видов грузоподъёмных кранов, включая плавучие и оффшорные.
Класс использования и класс нагружения
Группу режима крана определяют два показателя. Класс использования U зависит от числа рабочих циклов за срок службы: шкала разбита на десять классов, от U0 до U9. Класс нагружения Q показывает, насколько часто кран поднимает грузы, близкие к номинальной грузоподъёмности. Цикл начинается, когда нагрузка на крюке превысила 5 % номинальной грузоподъёмности, и заканчивается, когда упала ниже.
| Класс использования | Циклов за срок службы | Циклов работы, пример |
|---|---|---|
| U0–U1 | до 3,2·10⁴ | 10 лет, до 5–10 в сутки |
| U2–U3 | св. 3,2·10⁴ до 1,25·10⁵ | 10 лет, до 20–35 в сутки |
| U4 | св. 1,25·10⁵ до 2,5·10⁵ | 10 лет, до 70 в сутки |
| U5 | св. 2,5·10⁵ до 5,0·10⁵ | 10 лет, до 140 в сутки |
| U6 | св. 5,0·10⁵ до 1,0·10⁶ | 20 лет, до 140 в сутки |
| U7–U9 | св. 1,0·10⁶ | 20 лет, более 140 в сутки |
Классов нагружения пять: от Q1, особо лёгкого, когда грузы всегда меньше половины грузоподъёмности, до Q5, весьма тяжёлого, когда они почти всё время близки к номиналу. У среднего класса Q3 легче половины номинала 65 % грузов, у тяжёлого Q4 уже 75 % грузов тяжелее половины. Класс считают по коэффициенту распределения нагрузки.
Группа классификации крана от А0 до А11
Группу находят по таблице 4 стандарта на пересечении класса нагружения и класса использования. У клеток с одной группой произведение коэффициента нагрузки на число циклов одинаково, а оно примерно пропорционально усталостному повреждению металлоконструкции. Если для крана известна только группа, в расчётах берут класс нагружения Q4 и по таблице находят класс использования.
| Класс нагружения | U2 | U3 | U4 | U5 | U6 |
|---|---|---|---|---|---|
| Q1 | А0 | А1 | А2 | А3 | А4 |
| Q2 | А1 | А2 | А3 | А4 | А5 |
| Q3 | А2 | А3 | А4 | А5 | А6 |
| Q4 | А3 | А4 | А5 | А6 | А7 |
| Q5 | А4 | А5 | А6 | А7 | А8 |
Режимы механизмов
Отдельно классифицируют механизмы подъёма, передвижения и поворота. Класс использования T считают по часам работы, от 200 часов у T0 до 100 000 часов у T9, а класс нагружения L имеет четыре ступени. Сочетание даёт группу механизма от М1 до М9.
В карточках наших приварных прижимов-петушков сказано, что такое крепление ставят под краны с группой режима не выше А5. Сам стандарт креплений не касается: предел задаёт проект пути, рельс подбирают по ГОСТ Р 53866-2010, а требования безопасности к пути - в правилах по приказу Ростехнадзора № 461. Для тяжёлых режимов подходит крепление на планках, о нём - в статье о подкрановых путях.
Петушок (прижим приварной) для рельсов Р18, Р24
Тип рельса: Р18, Р24 · Толщина: 6 мм · Размер в плане: 65 × 30 мм
Петушок (прижим приварной) для рельсов Р50, Р65, КР100
Тип рельса: Р50, Р65, КР100 · Толщина: 10 мм · Размер в плане: 75 × 35 мм
Крепление рельса Р43 к стальной подкрановой балке М1, на планках
Марка крепления: М1 · Тип рельса: Р43 · Планка упорная, 2 шт.: 85×8×170 мм, 0,91 кг
Частые вопросы
Он введён взамен ГОСТ 25546-82 и ГОСТ 25835-83. В России действует с 1 января 2018 года. Старые номера в новых документах не указывайте.
Стандарт велит принять класс нагружения Q4. Затем по таблице 4 находят класс использования для этой группы. Так получают число циклов для расчётов на долговечность.
По примерам приложения А - от А1 у монтажного крана до А4 при регулярной интенсивной работе. Кран с грейфером или магнитом на открытом складе - А6. Точную группу указывает изготовитель в паспорте крана.
Источник текста - официальное издание «Стандартинформа» 2017 года с поправками, опубликованными в ИУС № 12 за 2021 и 2025 годы. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
