ГОСТ 16277-93: что было в старом стандарте на подкладки раздельного скрепления

Стандарт не действует. В России действует ГОСТ 16277-2016. Для новых договоров и документов о качестве берите ГОСТ 16277-2016 на подкладки раздельного скрепления, введённый с 1 января 2017 года. Номер остался прежним, сменился только год. Эта страница оставлена как справка, потому что номер 16277-93 до сих пор стоит в паспортах, проектах и на складских подкладках.

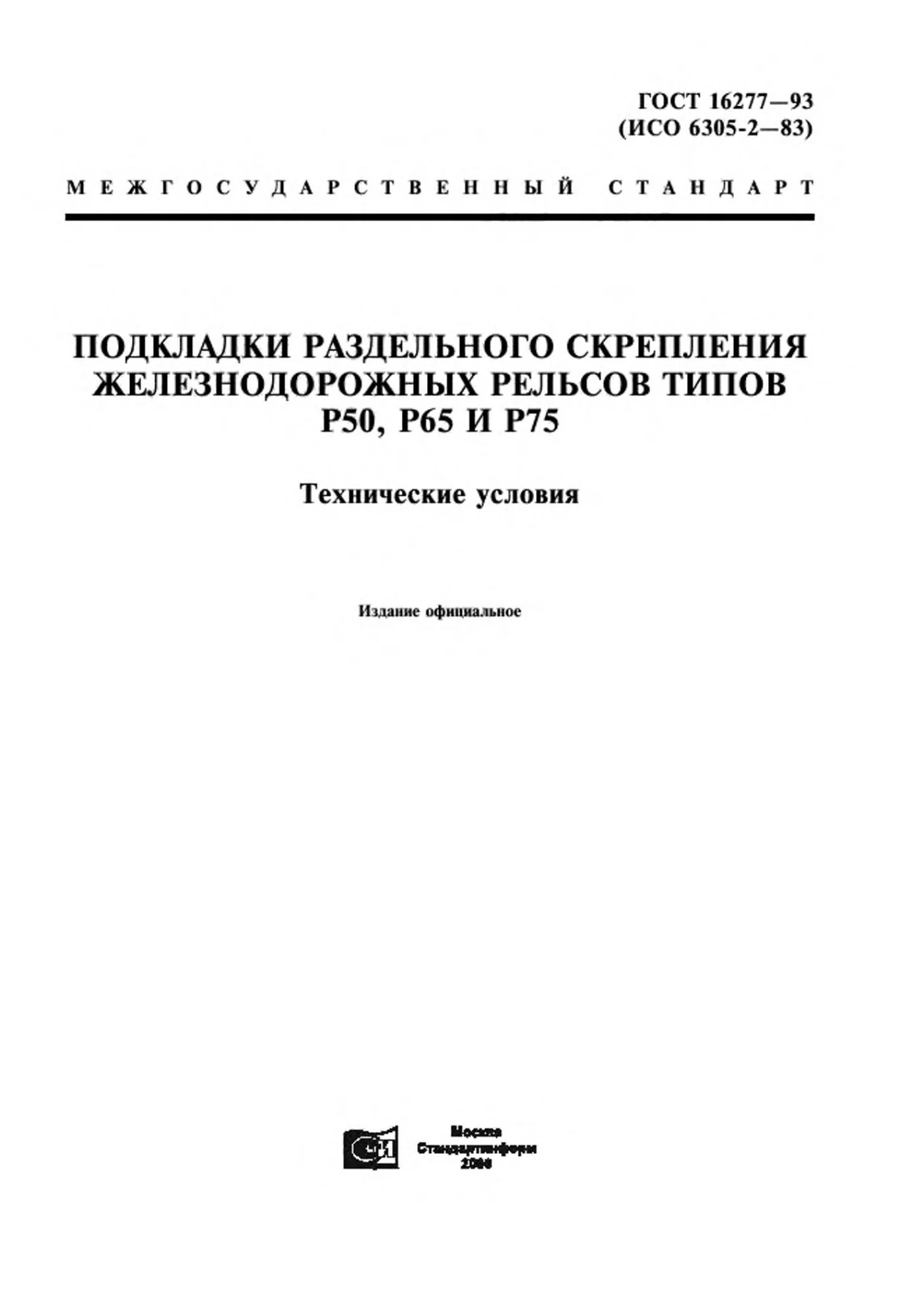

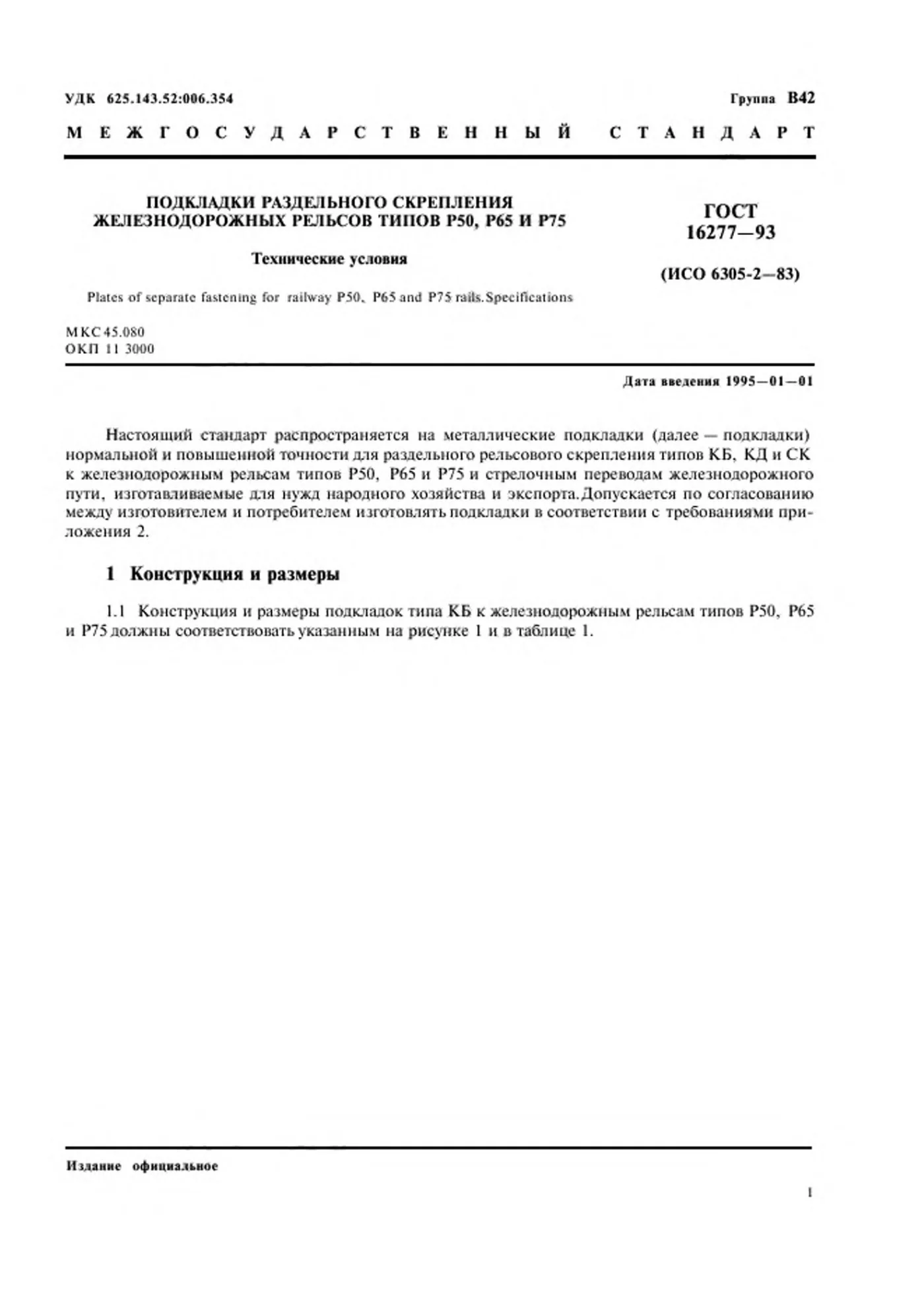

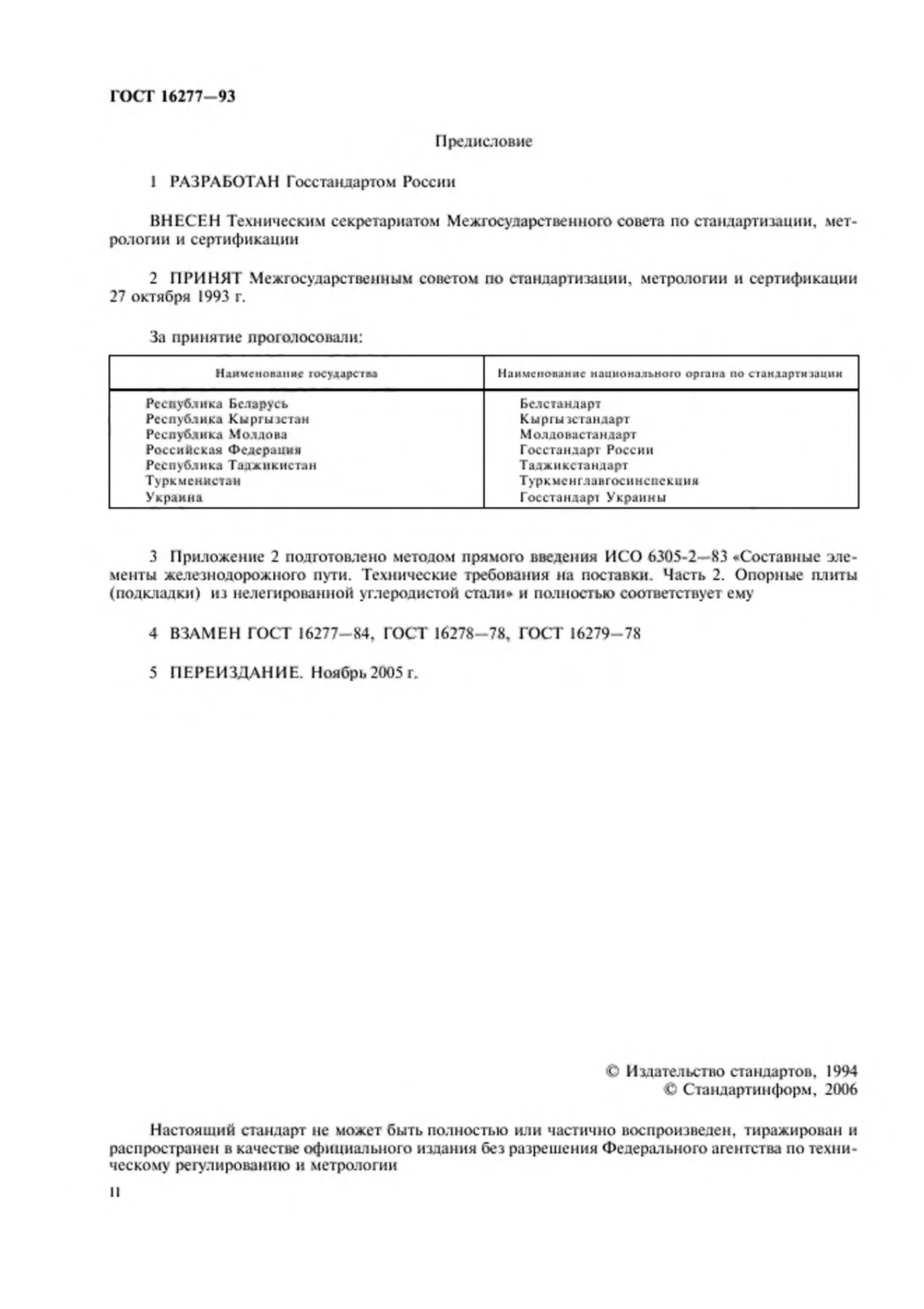

ГОСТ 16277-93 - межгосударственный стандарт, принятый Межгосударственным советом по стандартизации 27 октября 1993 года и введённый с 1 января 1995 года. Он заменил сразу три документа: ГОСТ 16277-84, ГОСТ 16278-78 и ГОСТ 16279-78. Приложение 2 к нему повторяет международный стандарт ИСО 6305-2-83 на опорные плиты из углеродистой стали, и по нему подкладки можно было делать по согласованию сторон.

Типы подкладок раздельного скрепления по старому тексту

Стандарт описывал три типа: КБ, КД и СК. Подкладки КБ шли под рельсы Р50, Р65 и Р75, подкладки КД - под Р65 и Р75, а СК делали из тех же полос, что и КБ, для стрелочных переводов. Подкладки с индексом 65 подходили и к рельсам Р75. Точность изготовления бывала нормальной и повышенной, отсюда цифра в начале обозначения: подкладка КБ65 нормальной точности писалась «Подкладка 1КБ65 ГОСТ 16277-93», повышенной - «2КБ65».

Масса по справочной таблице приложения 1 такая: 1КБ65 - 7,0 кг, 2КБ65 - 6,85 кг, КД65 - 9,7 кг, 1СК65 - 8,4 кг, 2СК65 - 8,3 кг. Подкладки КБ50 и СК50 весили столько же, сколько одноимённые под Р65. Расчёт сделан по номинальным размерам при плотности стали 7850 кг/м³.

Сталь, испытания и приёмка

Полосы для подкладок катали из стали марки Ст4 трёх видов раскисления (кп, пс, сп) по ГОСТ 380, а сталь Ст3 допускалась при углероде не меньше 0,16 %. Подкладки выпускали с термообработкой и без неё, и термообработанные отмечали фисташковой или светло-зелёной полосой шириной не меньше 20 мм. Подкладка без термообработки должна была выдержать изгиб на 45° без трещин. Партия включала от 500 до 3000 штук одного типа, а принимал её технический контроль завода вместе с инспектором МПС.

Чем отличается действующий ГОСТ 16277-2016

Новый стандарт распространяется на пути общего и необщего пользования и добавил подкладку КД50 массой 9,6 кг. Два исполнения по точности оставлены только у КБ65, остальные типы делают с нормальной точностью. Обозначение теперь пишут с пробелом и словом «по», например «Подкладка 1КБ 65 по ГОСТ 16277-2016». Испытание на изгиб описано подробнее, а сталь Ст4 указана с категориями 2 и 3. Устройство узла с клеммами и болтами разобрано в статье о скреплениях ЖБР и АРС.

Где ещё встречается номер ГОСТ 16277-93

Номер ГОСТ 16277-93 стоит в паспортах на подкладки, выпущенные до 2017 года, в проектах пути и в спецификациях старых стрелочных переводов. С ним же приходят старогодные подкладки КБ и КД. Для новых поставок в договоре указывайте ГОСТ 16277-2016 и тип подкладки по нему.
