ГОСТ 1050-2013: сталь конструкционная качественная и её нормы
Главное из ГОСТ 1050-2013: виды металлопродукции, марки стали, механические свойства, качество поверхности, приёмка партиями и документ о качестве.
Выжимка ПроРельс
Стр. 1–3 из 42

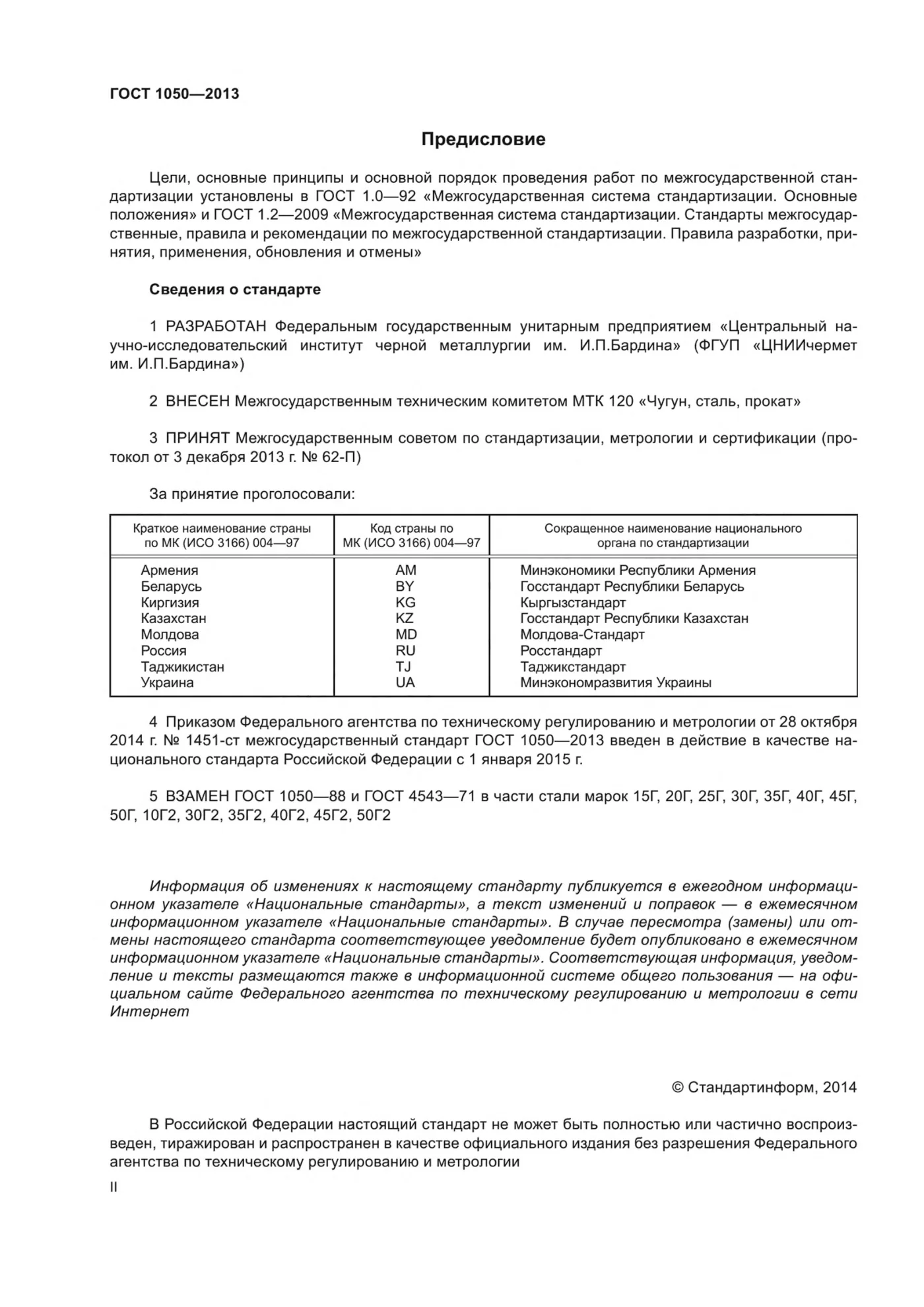

ГОСТ 1050-2013 - межгосударственный стандарт на металлопродукцию из нелегированных конструкционных качественных и специальных сталей. Его принял Межгосударственный совет протоколом от 3 декабря 2013 года № 62-П. В России он введён приказом Росстандарта от 28 октября 2014 года № 1451-ст и действует с 1 января 2015 года взамен ГОСТ 1050-88. Ниже - пересказ главного для покупателя: металлопродукция из таких сталей - это прокат, поковки и калиброванные прутки.

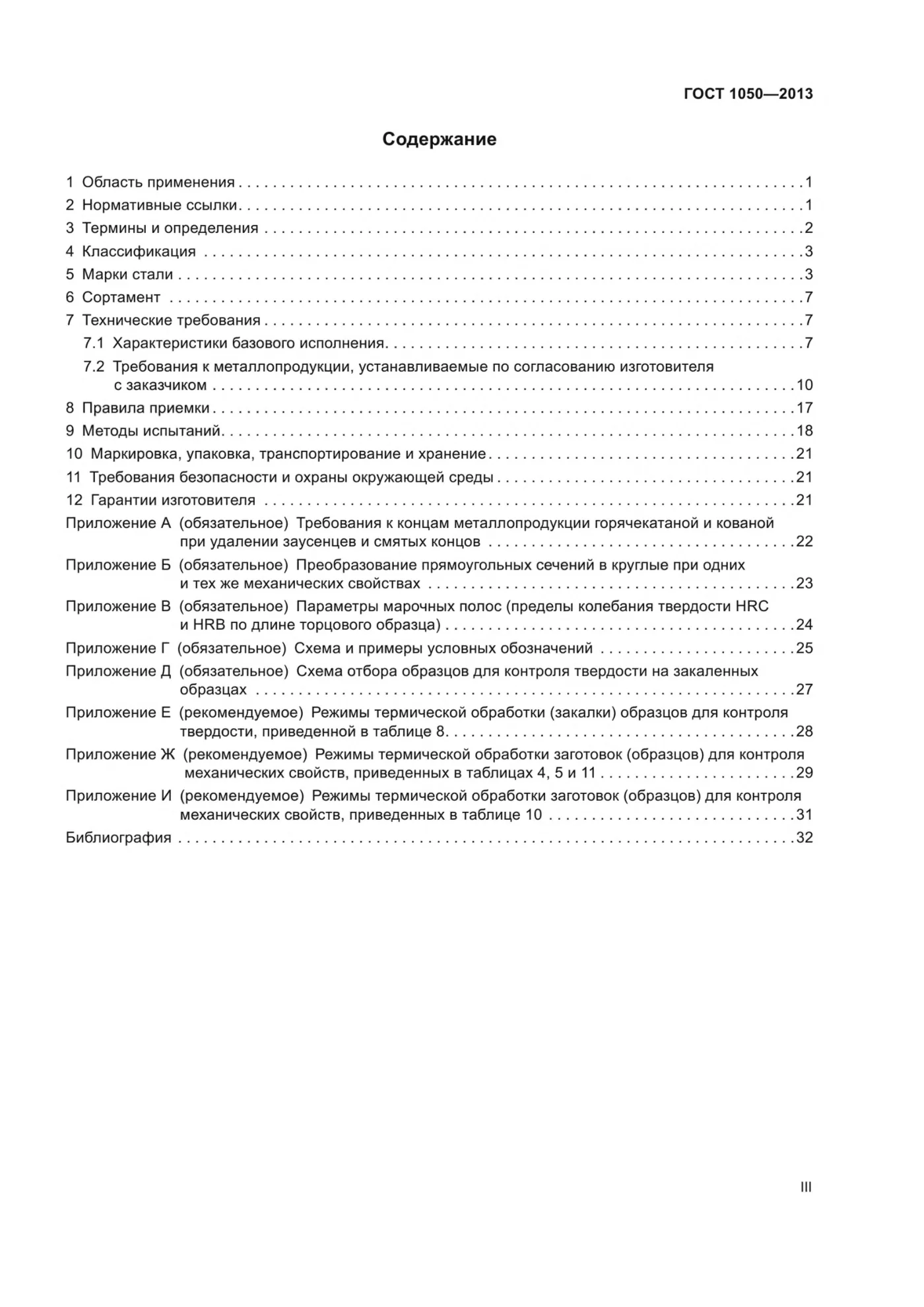

Что описывает ГОСТ 1050-2013
Стандарт распространяется на горячекатаную, кованую, калиброванную металлопродукцию и продукцию со специальной отделкой поверхности. По химическому составу он охватывает слитки, заготовки, поковки, штамповки, лист и другие виды проката. Металлопродукцию делят по классам качества на нелегированную качественную и специальную, а по раскислению - на кипящую (кп), полуспокойную (пс) и спокойную сталь. Горячекатаную и кованую продукцию по качеству поверхности относят к группам 1ГП, 2ГП и 3ГП.
В нашем каталоге по этому стандарту указана сталь стыковой накладки Р-33. Это сталь для проката и штамповки. Накладки и другие детали стыка подробно описаны в статье о стыковых накладках, а размеры и допуски накладки Р43 даёт ГОСТ 19127-73.
Накладка Р-33
Тип рельса: Р33 · Болт стыковой (в комплект не входит): М22×115 · Гайка (в комплект не входит): М22
Механические свойства
Механические свойства базового исполнения определяют на нормализованных образцах. В таблице - нормы для четырёх марок из таблицы 4 стандарта. Все значения указаны как «не менее».
| Марка | Предел текучести, Н/мм² | Временное сопротивление, Н/мм² | Относительное удлинение, % | Относительное сужение, % |
|---|---|---|---|---|
| 10 | 205 | 330 | 31 | 55 |
| 20 | 245 | 410 | 25 | 55 |
| 35 | 315 | 530 | 20 | 45 |
| 45 | 355 | 600 | 16 | 40 |
Твёрдость горячекатаной и кованой продукции без термообработки не должна превышать 255 НВ. Продукцию поставляют без термической обработки, если заказчик не оговорил иное. По согласованию с изготовителем можно заказать дополнительные требования: суженный химический состав, гарантию свариваемости, ударную вязкость и ультразвуковой контроль.
Качество поверхности и приёмка
У продукции группы 2ГП на поверхности не должно быть плен, закатов, трещин и вкатанной окалины. Отдельные риски и вмятины допускаются в пределах половины суммы предельных отклонений размера, а недопустимые дефекты зачищают пологой вырубкой. Концы горячекатаной продукции обрезают или обрубают, высота заусенцев допускается не более 2 мм.
Продукцию принимают партиями одной марки, плавки, сечения и режима термообработки. Партию сопровождает документ о качестве по ГОСТ 7566. Качество поверхности проверяют на всех прутках, полосах и мотках, размеры - на десяти процентах, твёрдость - на двух процентах. Для испытания на осадку берут три прутка, полосы или мотка.
Частые вопросы
Вместо него действует ГОСТ 1050-2013, введённый с 1 января 2015 года. Он же заменил ГОСТ 4543-71 в части сталей с повышенным марганцем. В новых договорах указывайте новый номер.
Предел текучести - не менее 245 Н/мм², временное сопротивление - не менее 410 Н/мм². Относительное удлинение должно быть не менее 25 %, а относительное сужение - не менее 55 %. Значения даны для нормализованных образцов.
Они показывают степень раскисления: кп - кипящая сталь, пс - полуспокойная. Если индекса в марке нет, сталь спокойная. Эти буквы пишут после числа, например 08кп.
Источник текста - издание стандарта 2014 года с поправками. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
Материалы по ГОСТ 1050-2013
Пришлите объём и адрес — посчитаем стоимость с доставкой.
