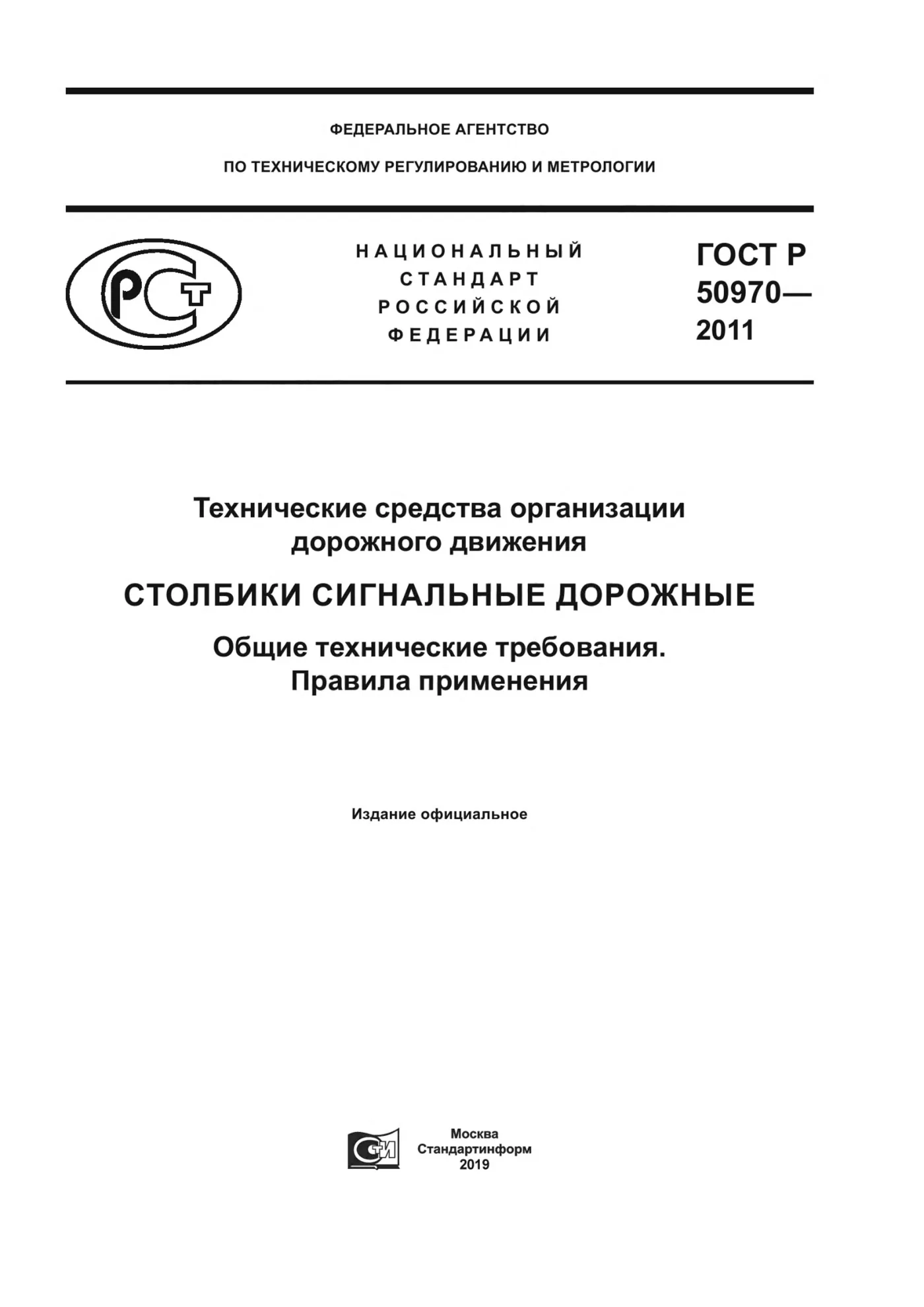

ГОСТ Р 50970-2011: столбики сигнальные и их установка

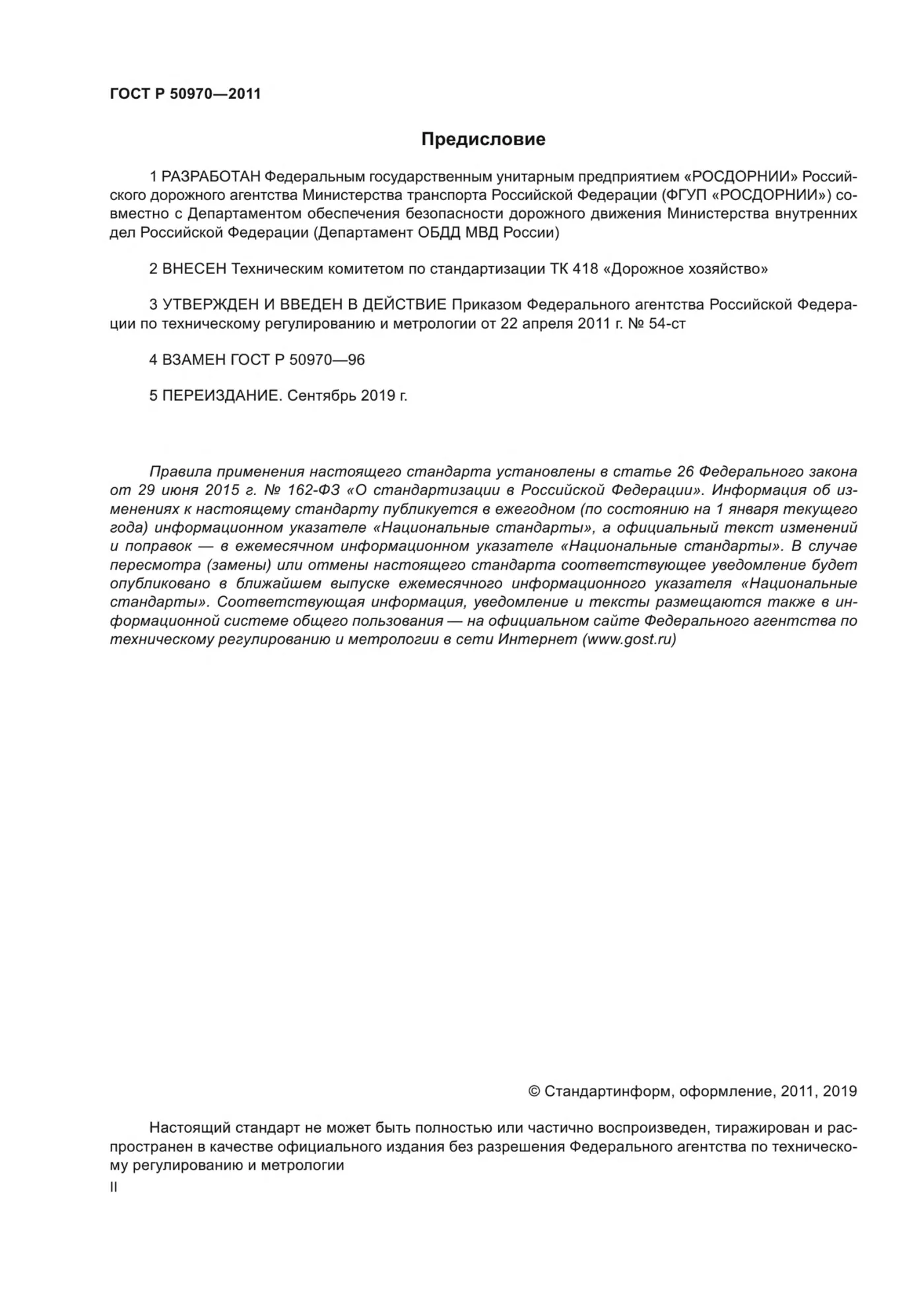

ГОСТ Р 50970-2011 - национальный стандарт на дорожные сигнальные столбики, в котором кроме требований к изделию есть правила их применения. Он утверждён приказом Росстандарта от 22 апреля 2011 года № 54-ст, действует с 1 сентября 2011 года и заменил ГОСТ Р 50970-96. Ниже - своими словами о том, что в нём важно покупателю и тем, кто ставит столбики у переезда.

Типы, классы и материалы - столбики сигнальные

Как и в межгосударственном ГОСТ 32843-2014, столбики делят на типы С1, С2 и С3 по тому, что с ними бывает после наезда. Кроме того, их различают по креплению корпуса - съёмные и несъёмные, и по классам ВД0, ВД1 и ВД2 по прогибу под ветровой нагрузкой. Для класса ВД1 временный прогиб не должен превышать 15 %, для ВД2 - 5 %.

Столбик С1 бывает железобетонным, деревянным, полимерным или из асбестоцементной либо пластмассовой трубы. Железобетонный делают из бетона не ниже М400 с арматурой из прутков 4–6 мм, деревянный - из хвойных пород. Чтобы такой столбик ломался при ударе, у земли оставляют сквозное отверстие диаметром 20 мм или штробу глубиной 1 см.

Вертикальная разметка и световозвращатели

Корпус белый, а на сторону к водителю наносят чёрную разметку. У столбика со скосом верха под 30° это наклонная полоса шириной 150–250 мм, начинающаяся в 150 мм от торца. Без скоса делают горизонтальную полосу 100 мм. Световозвращатели КД1 или КД2 крепят в центре полосы, а два КД2 ставят один над другим через 80 мм.

Установка столбиков на дороге

Тип выбирают по категории дороги, а класс - по интенсивности движения и ветровому району. Столбик должен выступать над обочиной на 0,75–0,80 м и сидеть в грунте на глубину 0,7 м, а с анкерным устройством - 0,5 м. Скос и наклон полосы направляют к проезжей части. Общие правила расстановки даёт ГОСТ Р 52289, а обустройство подходов к переезду разобрано в статье о настиле переезда.

Хранить столбики нужно в закрытом проветриваемом помещении при влажности не выше 70 % и температуре не ниже 10 °С. Срок хранения - не меньше 24 месяцев со дня изготовления. В помещении не должно быть кислот, щелочей и растворителей.
