ГОСТ 977-88: отливки стальные и что в нём главное
Главное из ГОСТ 977-88: три группы стальных отливок, марки стали, термообработка, приёмка партиями, документ о качестве и исправление дефектов.
Выжимка ПроРельс

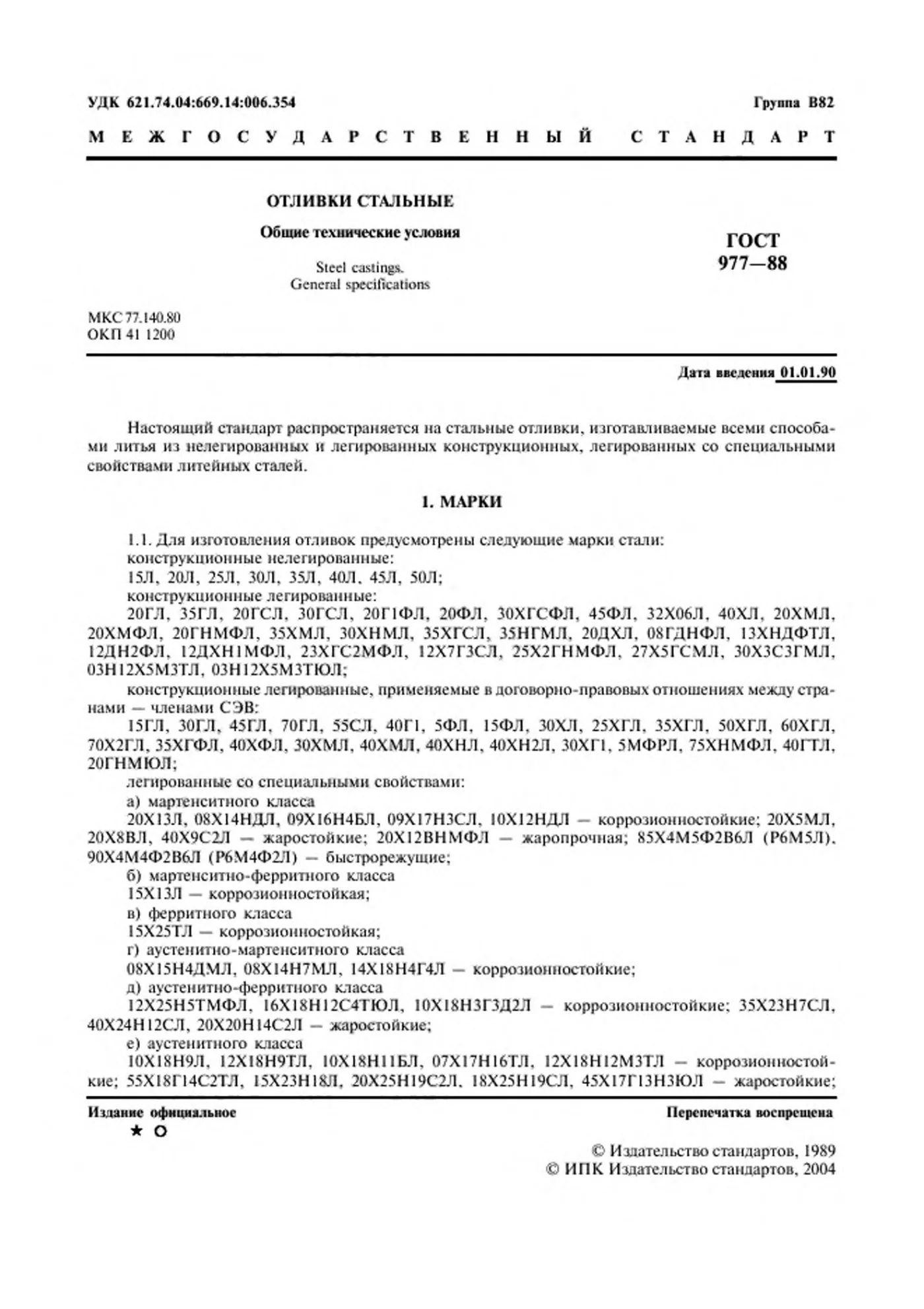

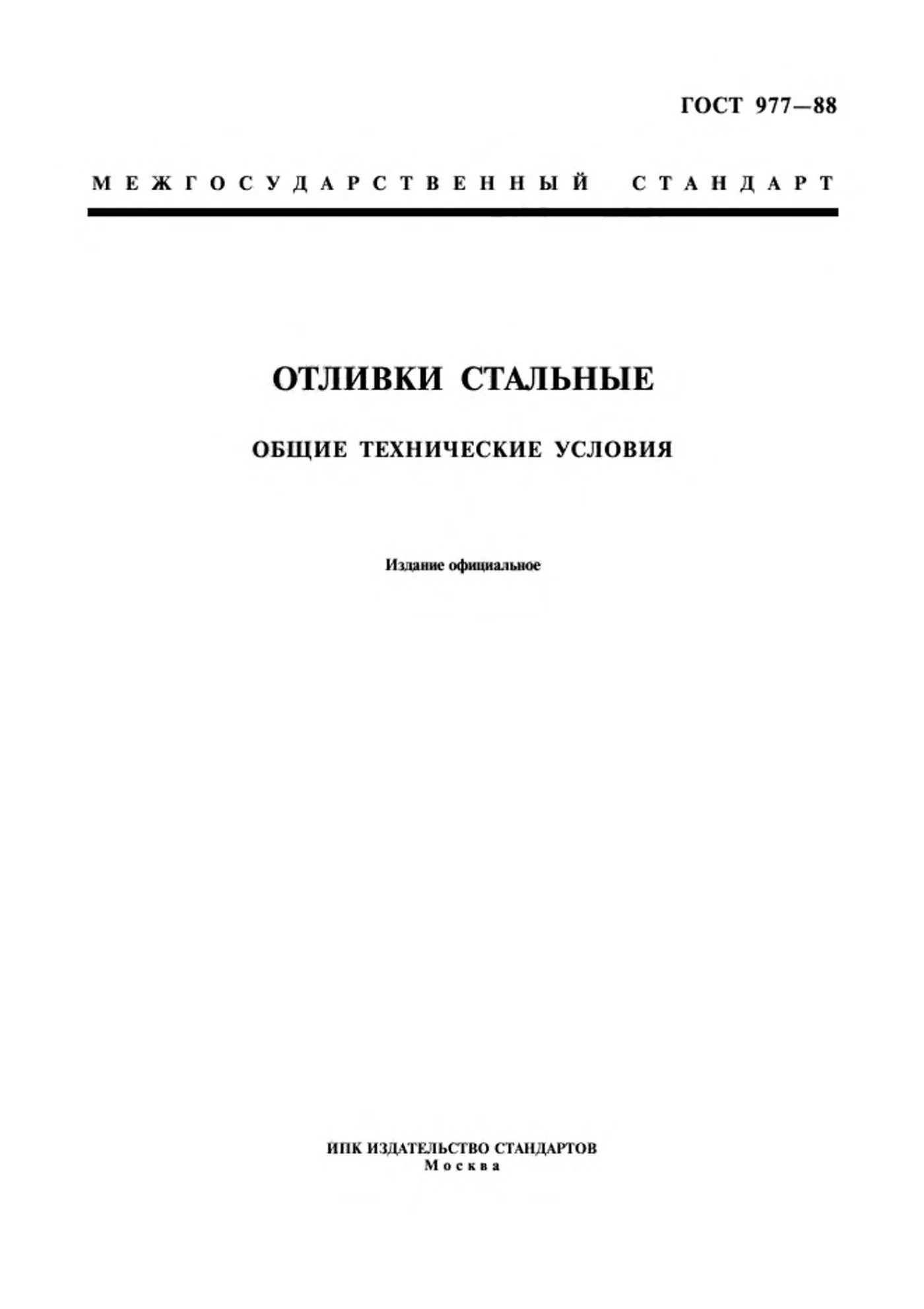

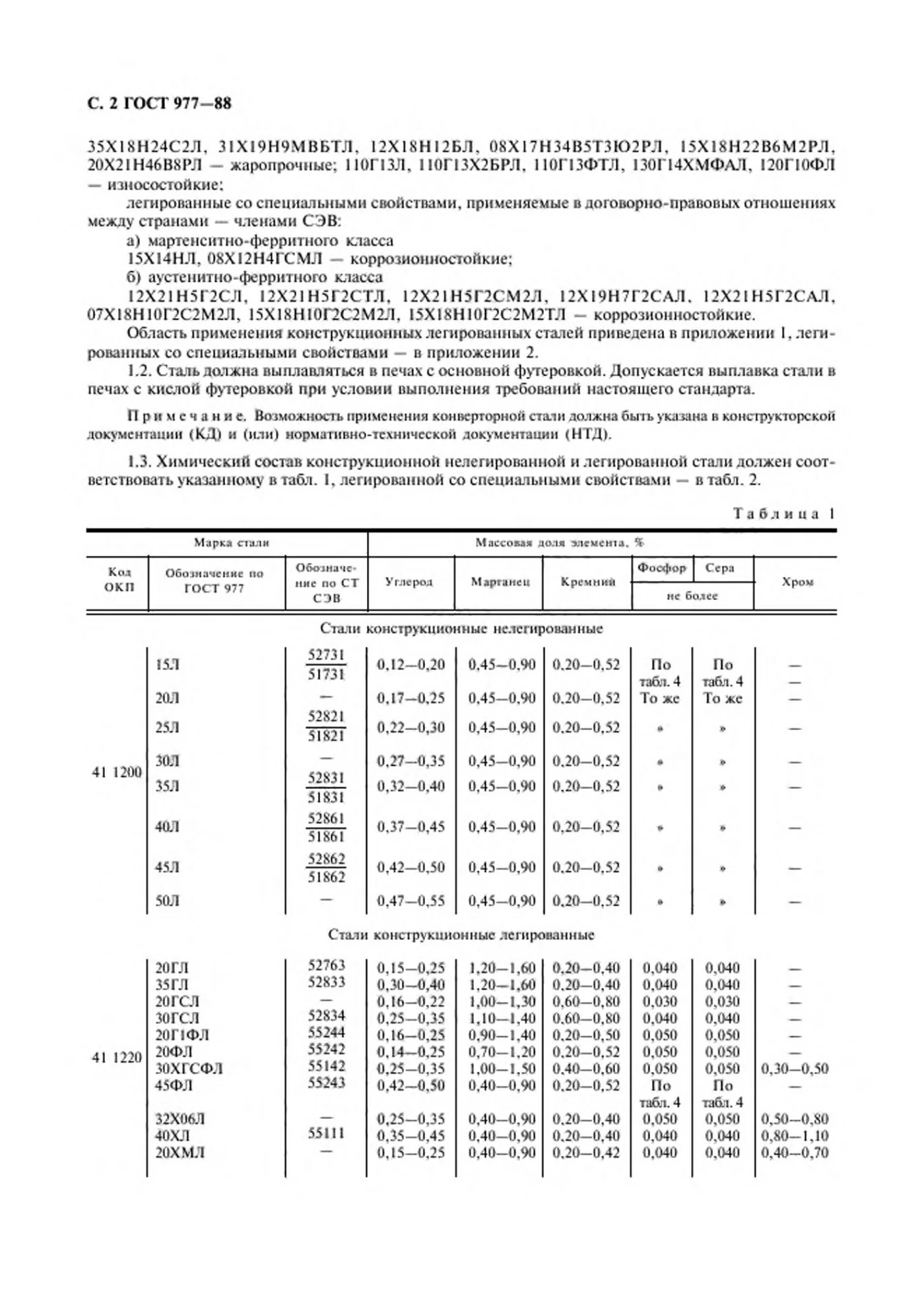

Стр. 1–3 из 36
ГОСТ 977-88 - межгосударственный стандарт с общими техническими условиями на стальные отливки. Он распространяется на отливки всех способов литья из нелегированных и легированных конструкционных сталей, а также из легированных сталей со специальными свойствами. Документ утверждён постановлением Госстандарта СССР от 22 декабря 1988 года № 4458 и введён с 1 января 1990 года, взамен ГОСТ 977-75 и ГОСТ 2176-77.
Три группы стальных отливок
В зависимости от назначения детали отливки делят на три группы. От группы зависит, какие показатели проверяет изготовитель. Группу, марку стали и дополнительные показатели указывают в конструкторской документации, а на чертеже пишут, например: «Отливки 2-й группы ГОСТ 977-88».
| Группа | Назначение | Что контролируют |
|---|---|---|
| 1 | Общее назначение: форму и размеры задают конструктивные и технологические соображения | Внешний вид, размеры, химический состав |
| 2 | Ответственное: деталь рассчитана на прочность при статических нагрузках | Всё перечисленное и механические свойства: предел текучести или временное сопротивление и относительное удлинение |
| 3 | Особо ответственное: циклические и динамические нагрузки | То же и ударная вязкость |
Марки стали и термообработка
Для отливок предусмотрены нелегированные стали от 15Л до 50Л, много легированных марок и сталей со специальными свойствами: коррозионностойких, жаростойких, жаропрочных и износостойких. Первые цифры марки - массовая доля углерода в сотых долях процента, буква Л - «литейная». Индексы К и КТ обозначают категорию прочности: К относится к отожжённому, нормализованному или отпущенному металлу, КТ - к закалённому с отпуском, а следом стоит значение требуемого предела текучести.
Отливки подвергают термической обработке. Для первой группы её по согласованию с потребителем допускается не делать, если свойства обеспечены технологией. Число полных термических обработок не должно превышать трёх, а для аустенитных сталей - двух.
Приёмка и документ о качестве
Отливки принимают партиями, и партию, как правило, составляют из отливок одной плавки. Внешний вид проверяют на каждой отливке партии. При плохих механических свойствах испытание повторяют на удвоенном числе образцов либо отливки термообрабатывают заново.
На партию составляют документ о качестве. В нём указывают товарный знак изготовителя, номер чертежа, условное обозначение отливки, количество и массу, номер партии и плавки, марку стали и результаты химического анализа. Дальше идут вид термообработки и результаты испытаний. Клеймо технического контроля ставят на необрабатываемую поверхность.
Исправление дефектов
Трещины на необрабатываемых поверхностях не допускаются. Раковины и другие дефекты разрешены в пределах, указанных в документации. Заварку дефектов допускают, если она оговорена, и делают до окончательной термообработки.
Накладка переходная Р65/Р50, литая, комплект 2 шт.
Типы рельсов: Р65/Р50 · Исполнение: литая · Комплект: 2 шт.
По этому стандарту сделана литая переходная накладка Р65/Р50. При заказе уточните марку стали и группу отливки: стандарт общий, а нормы для детали задаёт чертёж. Подробнее - в статье о стыковых накладках.
Частые вопросы
Буква Л означает «литейная». Цифры перед буквами показывают массовую долю углерода в сотых долях процента. Следующие буквы обозначают легирующие элементы.
Группа показывает ответственность детали. Для первой группы контролируют внешний вид, размеры и химический состав. Вторая группа добавляет механические свойства, третья - ещё и ударную вязкость.
В документе о качестве указывают товарный знак изготовителя, номера партии и плавки, марку стали, химический состав и вид термической обработки. Там же записывают результаты механических испытаний. Обозначение ГОСТ 977-88 тоже указывают.
Источник текста - издание стандарта 2004 года. Статус сверен с каталогом Института стандартизации, числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
