ГОСТ 8993-59: старый стандарт на шпалы деревянные для дорог узкой колеи
ГОСТ 8993-59 на деревянные шпалы для узкой колеи не действует, в России действует ГОСТ 8993-75. Что было в старом тексте и чем отличается новый.
Выжимка ПроРельс
Стр. 1–3 из 5
Стандарт не действует. В России действует ГОСТ 8993-75. Для новых заказов и договоров берите ГОСТ 8993-75 на деревянные шпалы для железных дорог узкой колеи. На его титуле прямо написано «Взамен ГОСТ 8993-59», а срок введения установлен с 1 июля 1976 года. Эта страница оставлена как справка: старый номер ещё попадается в чертежах и документах узкоколейных дорог.

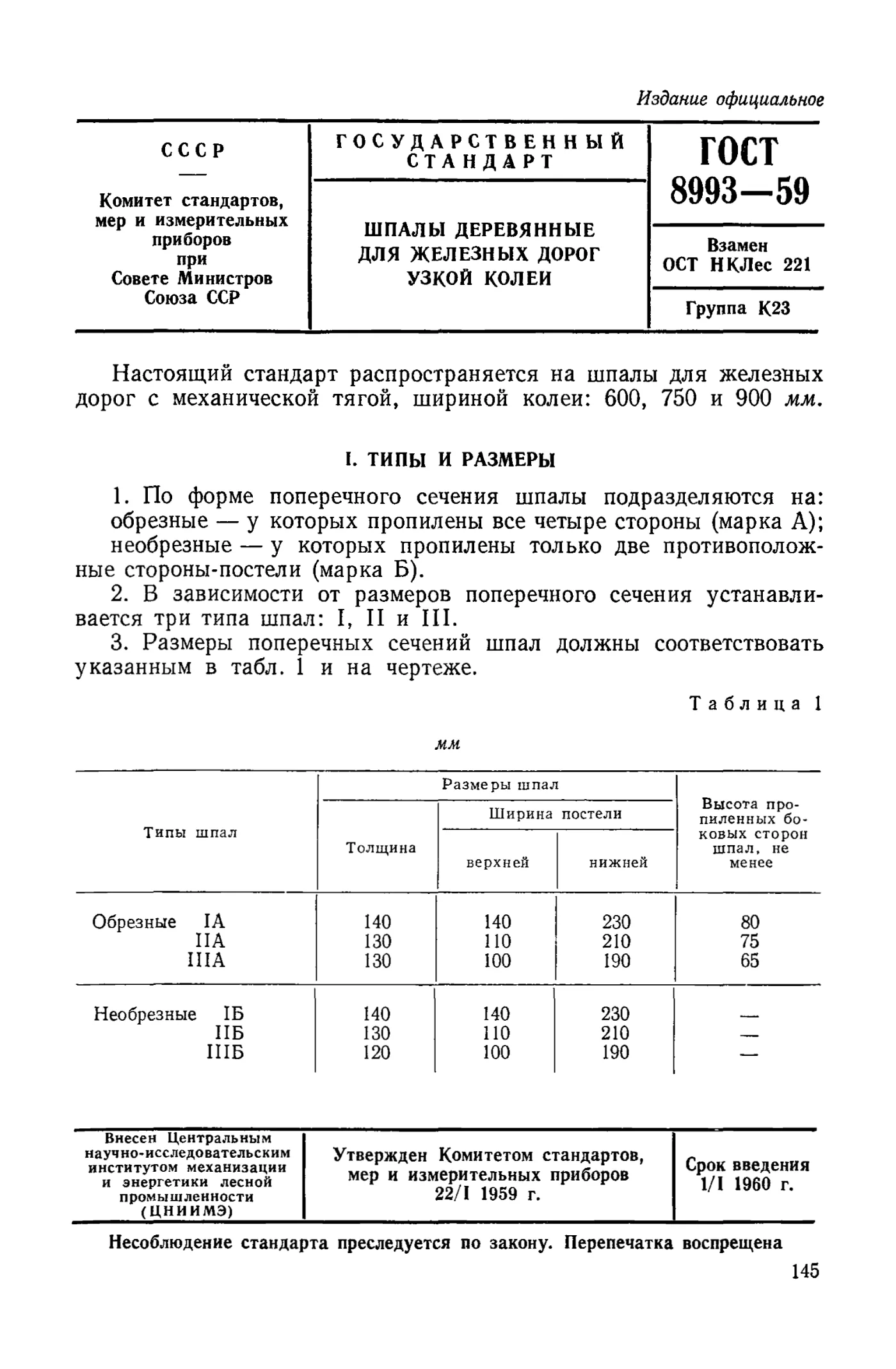

ГОСТ 8993-59 - государственный стандарт СССР, утверждённый Комитетом стандартов, мер и измерительных приборов 22 января 1959 года. Срок введения - 1 января 1960 года, внёс его Центральный научно-исследовательский институт механизации и энергетики лесной промышленности. Он заменил отраслевой стандарт ОСТ НКЛес 221 и распространялся на шпалы для дорог с механической тягой с шириной колеи 600, 750 и 900 мм.
Что было в старом стандарте

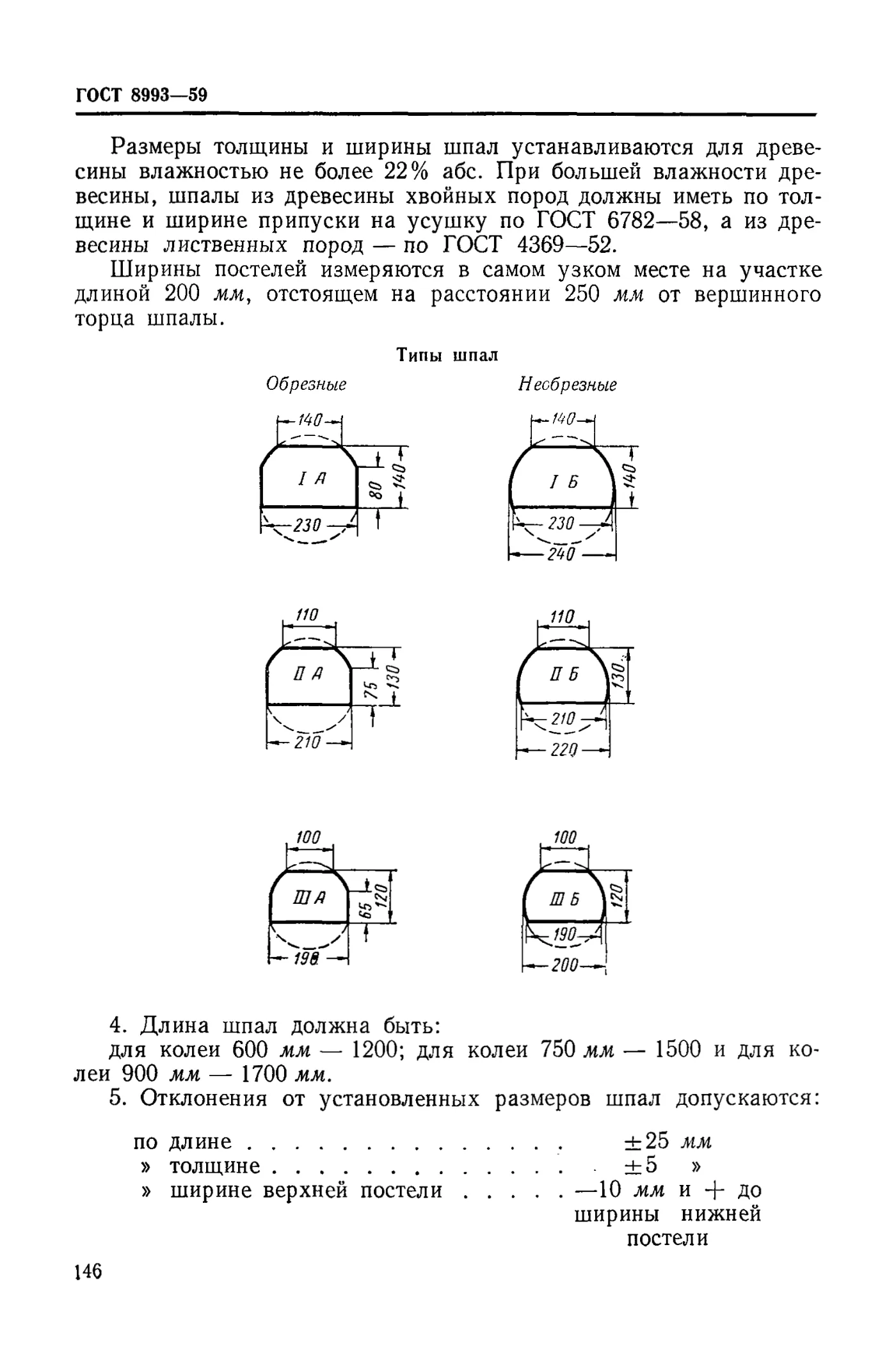

Шпалы делили на обрезные, у которых пропилены все четыре стороны (марка А), и необрезные, у которых пропилены только две постели (марка Б). По сечению было три типа: I, II и III. Толщина составляла 140, 130 и 130 мм для обрезных шпал и 140, 130 и 120 мм для необрезных. Длина зависела от колеи: 1200 мм для 600 мм, 1500 мм для 750 мм и 1700 мм для 900 мм.

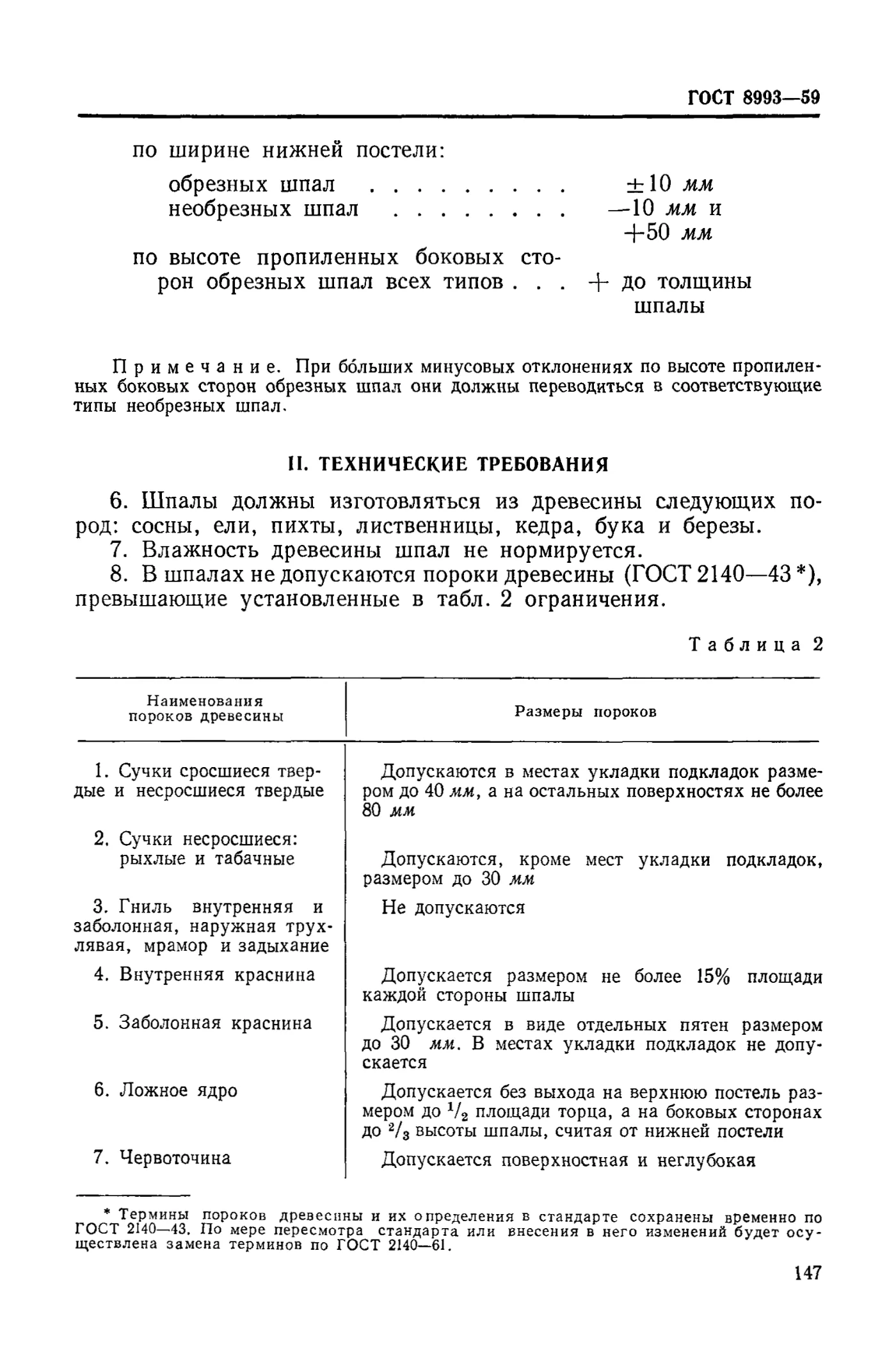

Разрешались семь пород: сосна, ель, пихта, лиственница, кедр, бук и берёза. Влажность древесины не нормировалась, а размеры считались для влажности не больше 22 %. Пороки древесины оценивали по терминам ГОСТ 2140-43, до укладки в путь шпалы пропитывали антисептиками по техническим условиям. Нижний ряд штабеля поднимали над землёй не меньше чем на 400 мм.
Чем отличается действующий ГОСТ 8993-75
Новый стандарт сохранил деление на обрезные и необрезные шпалы, три типа и ту же длину. У обрезных шпал типа III толщину уменьшили до 120 мм, а для необрезных добавили ширину по непропиленным сторонам: 240, 220 и 200 мм. Допуск по ширине нижней постели обрезных шпал стал несимметричным: плюс 10 и минус 5 мм вместо прежних 10 мм в обе стороны.
Список пород сократился до пяти: сосна, ель, пихта, лиственница и берёза, кедра и бука в нём нет. Пороки оценивают по ГОСТ 2140-81, пропитку - по ГОСТ 20022.5. Появились правила приёмки с выборкой 3 % от партии, укладка шпал в пакеты и предел высоты штабеля 12 м.
Шпала деревянная для узкой колеи 600, 750 и 900 мм
Колея: 600, 750 и 900 мм · Длина, мм: колея 600 — 1200; колея 750 — 1500; колея 900 — 1700 · Типы по сечению: I, II, III; виды — обрезные (А) и необрезные (Б)
Где ещё встречается номер ГОСТ 8993-59
Номер ГОСТ 8993-59 можно встретить в старых проектах узкоколейных дорог и в документах на шпалы, выпущенные до 1976 года. Для новых поставок он не годится: заказывайте шпалы по ГОСТ 8993-75. Если в проекте стоит старый номер, в договоре укажите действующий и проверьте тип шпалы по новой таблице размеров.
Частые вопросы
Нет, стандарт не действует. С 1 июля 1976 года его заменил ГОСТ 8993-75 . В новых договорах указывайте действующий номер.
Нет, длина осталась прежней. Для колеи 600 мм шпала длиной 1200 мм, для 750 мм - 1500 мм. Для колеи 900 мм шпала длиной 1700 мм.
По старому стандарту было можно. В действующем ГОСТ 8993-75 этих пород нет. Шпалы делают из сосны, ели, пихты, лиственницы и берёзы.
Источник текста - официальное издание стандарта из открытой библиотеки нормативных документов. Замена подтверждена титулом ГОСТ 8993-75, где сказано «Взамен ГОСТ 8993-59». Сам документ можно открыть на этой странице выше.
