ГОСТ 4121-76: что было в прежнем стандарте на рельсы крановые

Стандарт не действует. В России действует ГОСТ Р 53866-2010. С 1 июля 2002 года ГОСТ 4121-96 заменил ГОСТ 4121-76, но и он в России больше не действует, а для новых поставок берут ГОСТ Р 53866-2010. Номер ГОСТ 4121-76 остался в старых проектах подкрановых путей, паспортах кранов и сертификатах.

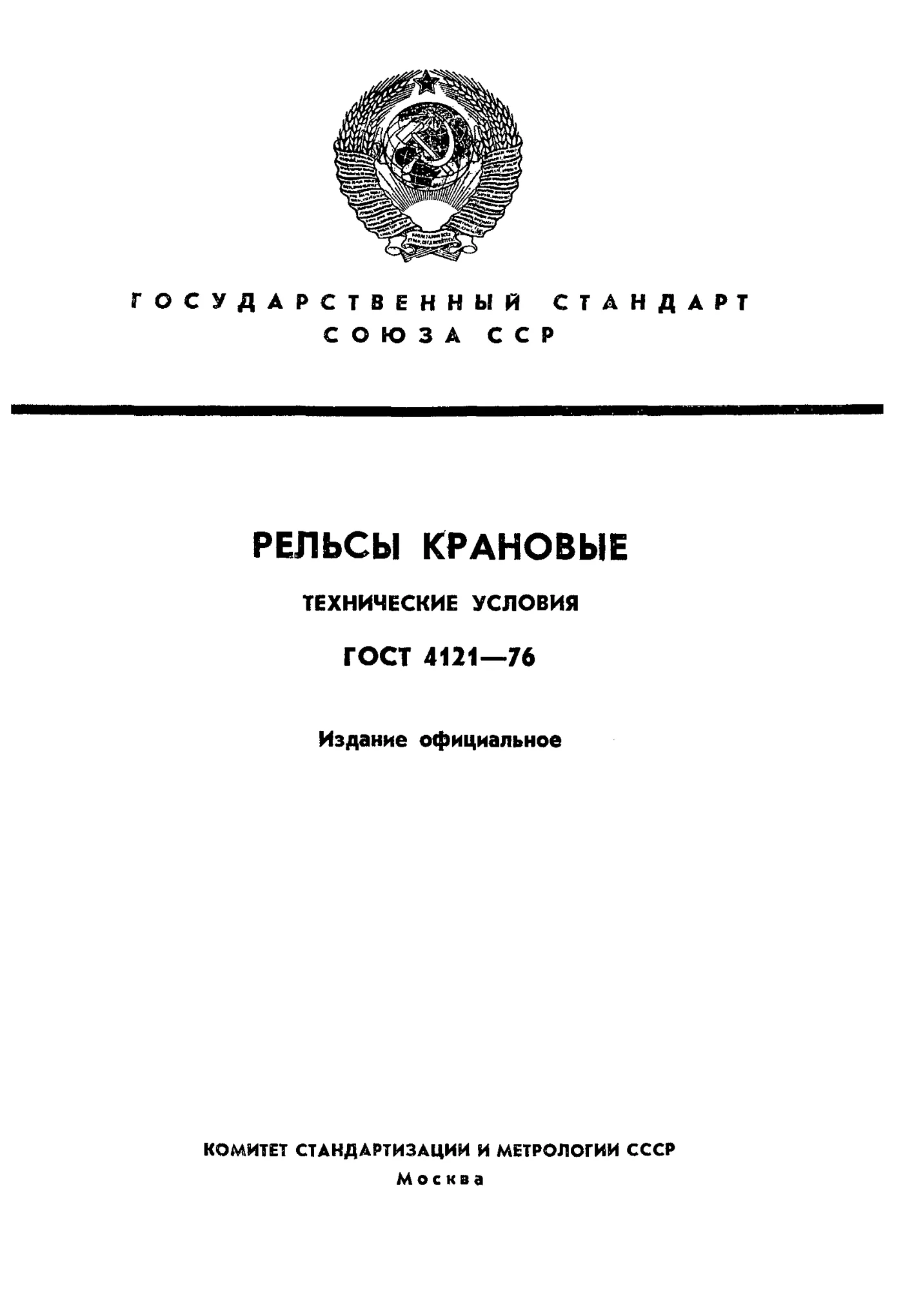

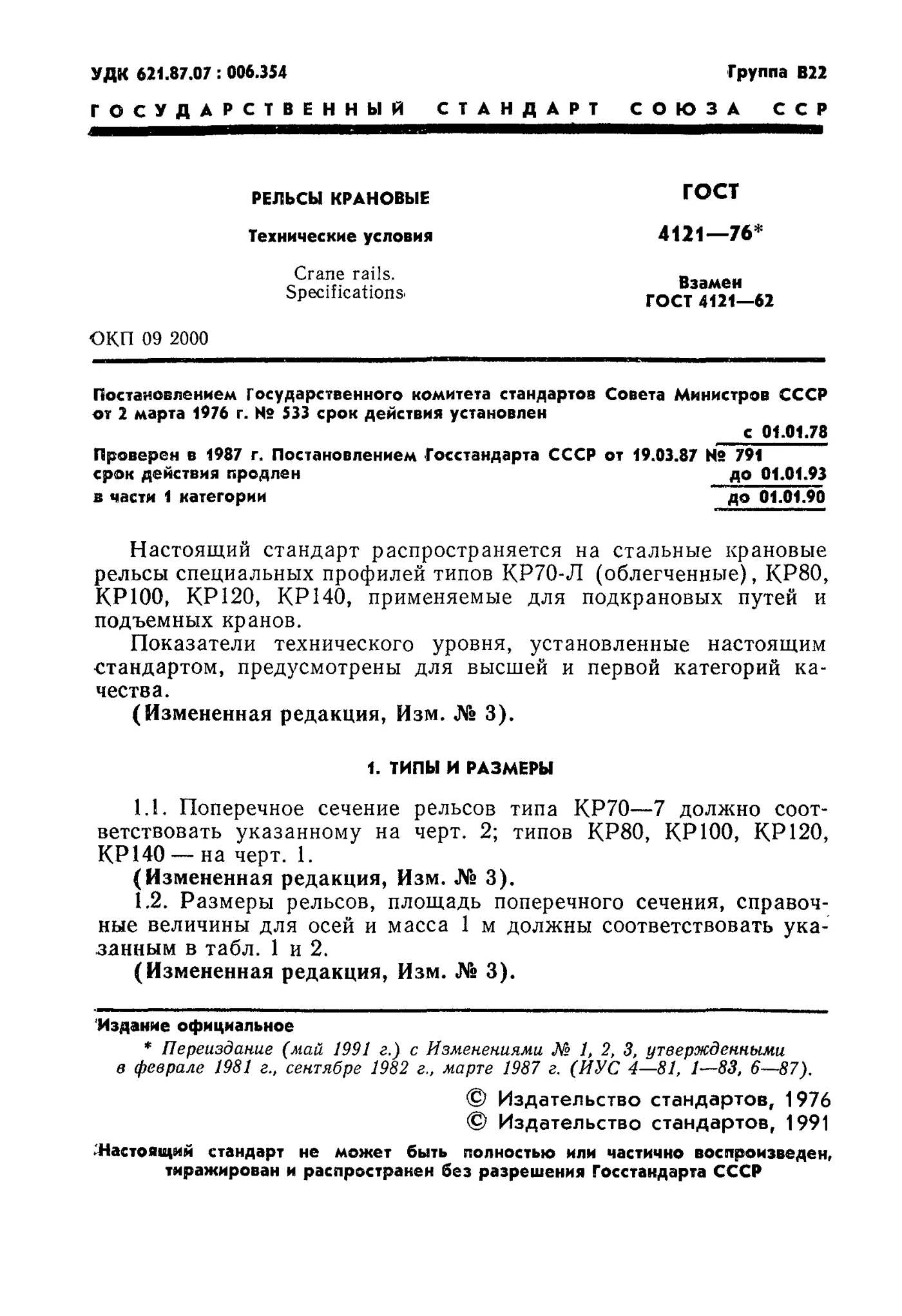

ГОСТ 4121-76 установил Госкомитет стандартов Совета Министров СССР постановлением от 2 марта 1976 года № 533. Действовать он начал с 1 января 1978 года взамен ГОСТ 4121-62. Наш файл - переиздание мая 1991 года с Изменениями № 1, 2 и 3.

Какие рельсы крановые описывал ГОСТ 4121-76

Стандарт охватывал пять профилей для подкрановых путей и подъёмных кранов: КР70-Л, КР80, КР100, КР120 и КР140. Буква Л у самого лёгкого типа означала «облегчённый», а число в марке - номинальную ширину головки в миллиметрах. Пример обозначения из текста - «Рельс КР100 4121-76».

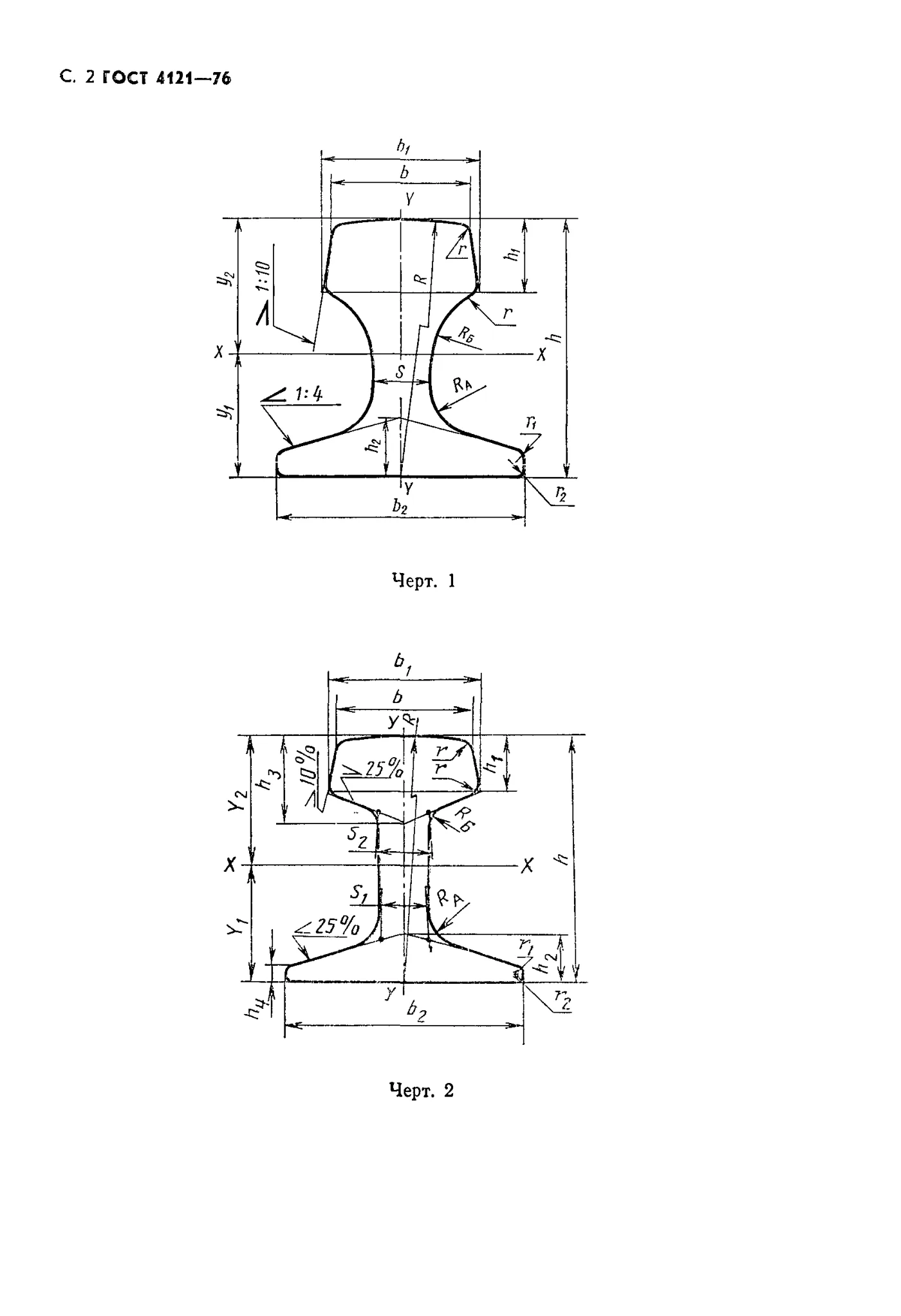

Масса 1 м по таблице 2 составляла 47,47 кг у КР70-Л, 64,24 кг у КР80, 89,05 кг у КР100, 118,29 кг у КР120 и 146,98 кг у КР140. Ширина подошвы шла от 120 мм у КР70-Л до 170 мм у двух старших типов, у них же совпадала и высота 170 мм. Массу считали при плотности стали 7850 кг/м³.

Мерные рельсы катали длиной от 9,0 до 12,0 м с шагом 0,5 м, немерные - от 4 до 12 м. Мерный рельс мог быть длиннее номинала не больше чем на 50 мм. Отверстия на концах сверлили только по соглашению изготовителя и потребителя.

Сталь К63, прочность и приёмка

Рельсы делали из углеродистой мартеновской или кислородно-конвертерной стали марки К63. Углерода в ней было от 0,53 до 0,73 %, марганца от 0,60 до 1,0 %, серы и фосфора - не больше 0,050 % каждого. Временное сопротивление требовалось не ниже 731 МПа, относительное удлинение - не ниже 6 %, твёрдость - от 212 НВ.

Стандарт делил продукцию на высшую и первую категории качества, и от категории зависели допуски. Трещины, закаты и плены на поверхности не допускались, а мелкие дефекты разрешалось вырубить на глубину до 1,5 мм у КР70-Л и КР80 и до 2 мм у старших типов. Скручивание рельса не допускалось.

Партией считали рельсы одного типа и одной плавки с одним документом о качестве. На шейке в горячем состоянии выкатывали знак завода, тип рельса и две последние цифры года. На торце подошвы выбивали номер плавки, а клеймо приёмки на торце головки обводили белой краской.

Что изменилось в ГОСТ 4121-96 и ГОСТ Р 53866-2010

В ГОСТ 4121-96 лёгкий профиль стал называться КР70, а сталь - маркой 63. Вместо категорий качества допуски в нём зависят от точности прокатки: обычной А или повышенной Б. Масса метра у всех типов стала меньше, например у КР70 - 46,10 кг, у КР140 - 141,70 кг.

Действующий ГОСТ Р 53866-2010 оставил те же пять профилей, но толщина шейки, площадь и масса метра в нём больше, чем в ГОСТ 4121-96. Он допускает, кроме стали 63, марки по ГОСТ Р 51685, а с 2024 года требует маркировку с месяцем изготовления. Новый заказ описывают уже по нему.
