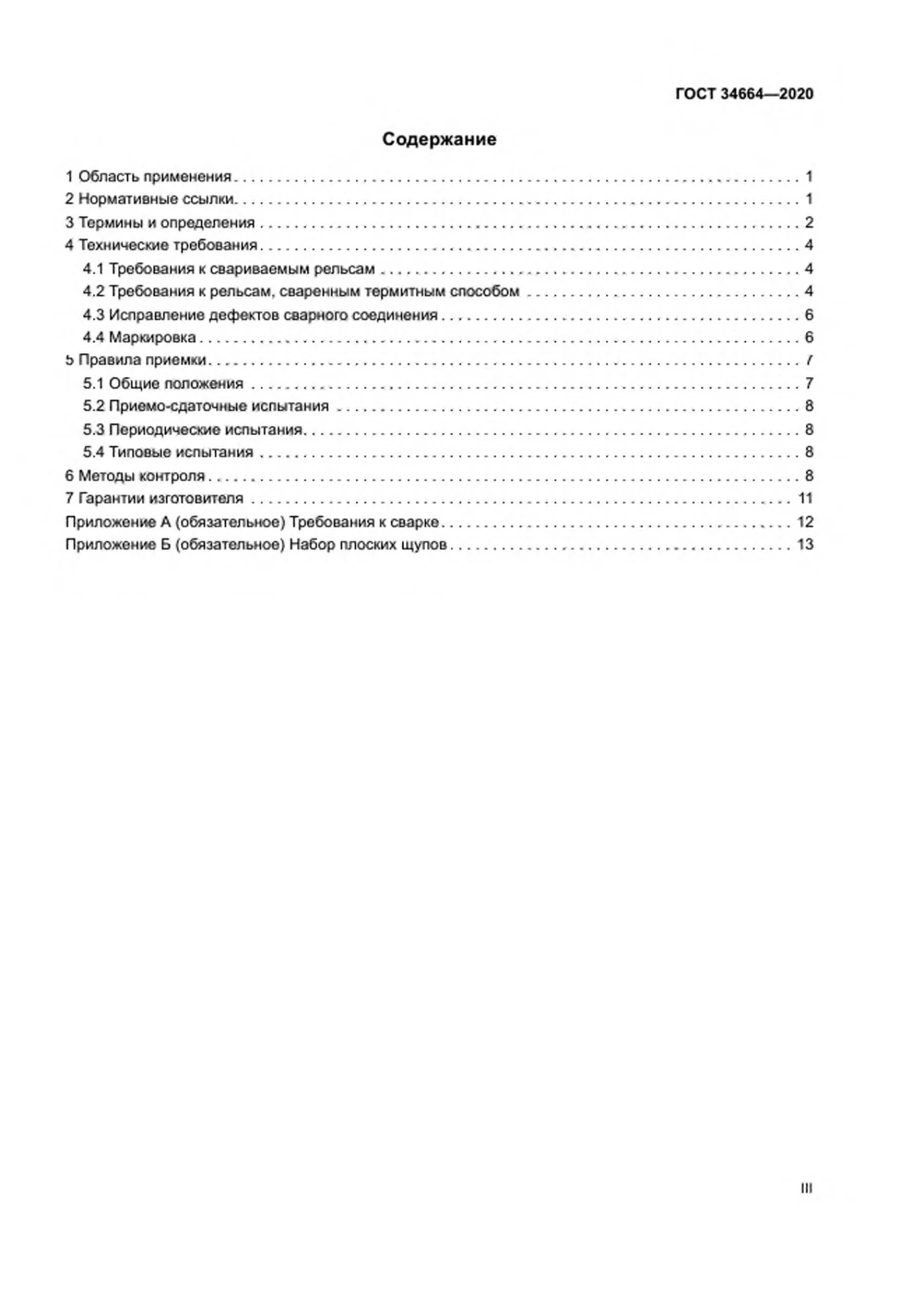

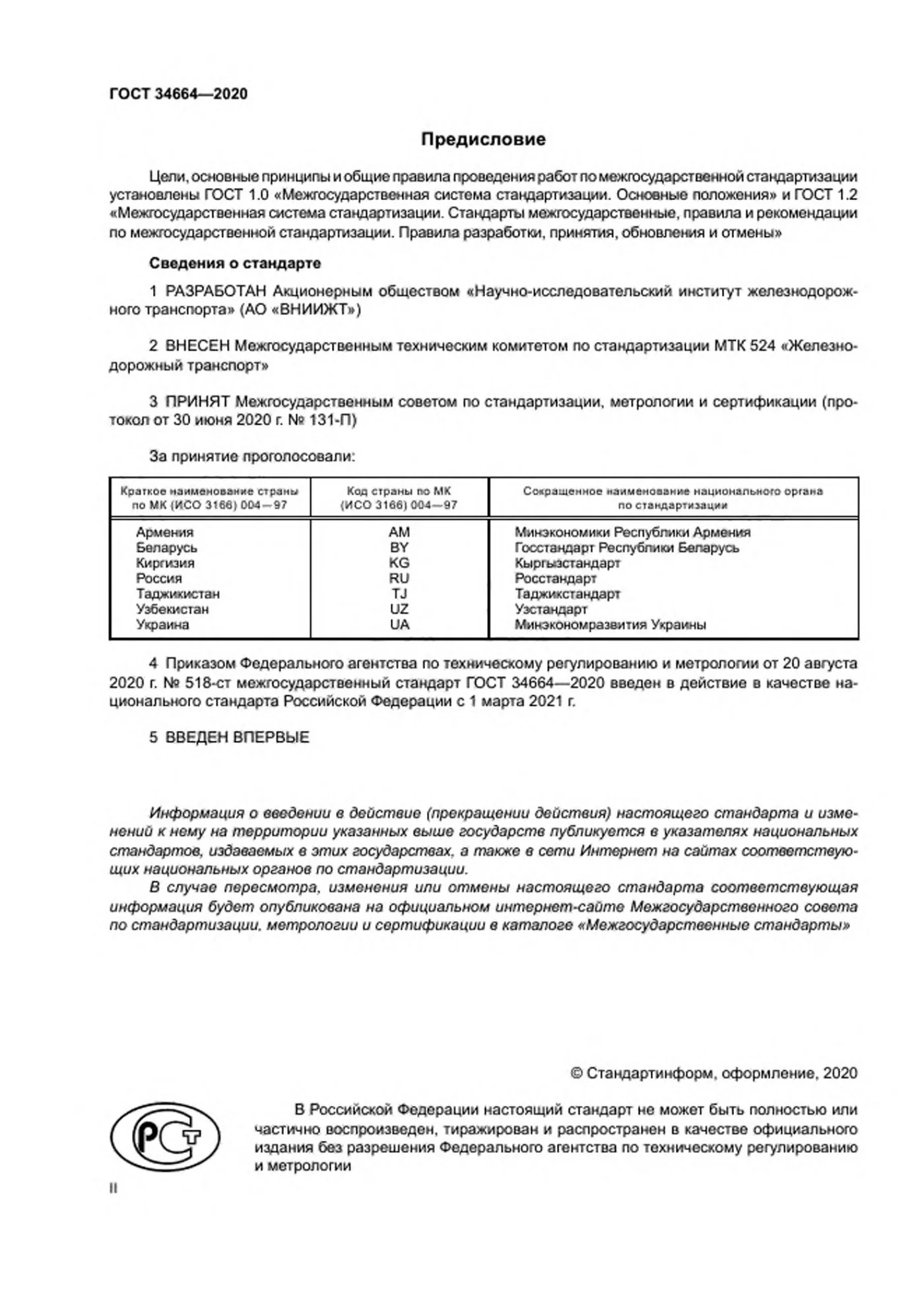

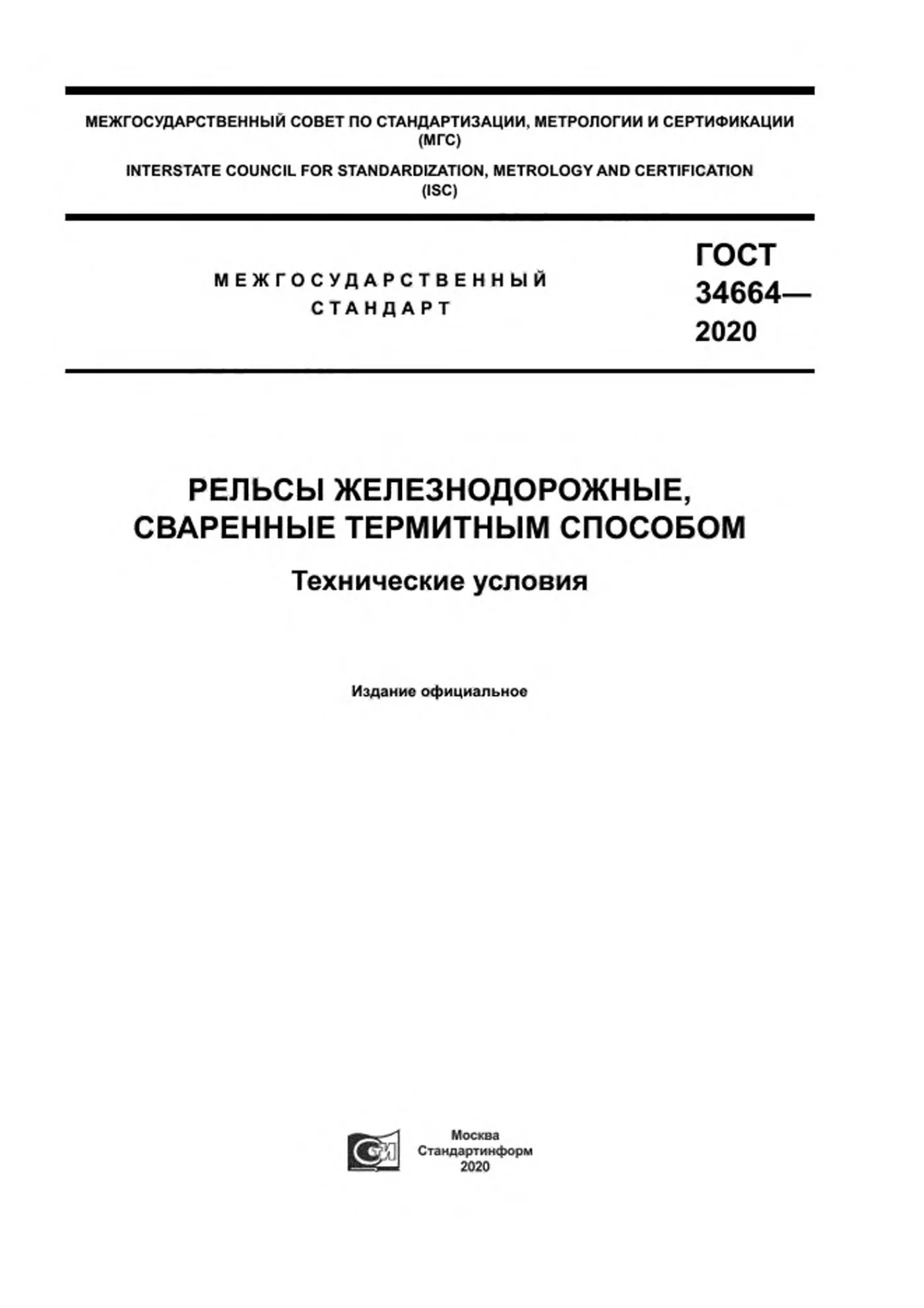

Стр. 1–3 из 18
ГОСТ 34664-2020 - межгосударственный стандарт на рельсы, сваренные термитным способом. В России он введён приказом Росстандарта от 20 августа 2020 года № 518-ст и действует с 1 марта 2021 года. Стандарт введён впервые, предыдущей редакции у него нет. Ниже - своими словами главное из него.
Что описывает ГОСТ 34664-2020
Документ распространяется на рельсы, сваренные алюминотермитным способом методом промежуточного литья. Он рассчитан на пути общего и необщего пользования в любых климатических районах. Термитная сварка рельсов описана в нём от требований к самим рельсам до приёмки готового стыка. Разработал стандарт ВНИИЖТ.
О том, чем сварка отличается от болтового стыка и когда она оправдана, рассказано в статье о выборе между термитной сваркой и болтовым стыком. Предохранительные накладки на сварной стык делают по ГОСТ 33184-2014. Нужны ли они, решает владелец инфраструктуры.
Какие рельсы можно сваривать
Термитной сварке подлежат рельсы Р50, Р65 и Р75, объёмно-закалённые и незакалённые из мартеновской стали, а также дифференцированно термоупрочнённые рельсы Р65 категории ДТ. Длина каждого рельса под сварку - не менее 6000 мм на прямых и кривых участках и не менее 3000 мм в пределах стрелочных переводов. Перед сваркой концы рельсов на длине 300 мм от торца проверяют неразрушающим контролем. Косина торца не должна превышать 1 мм. Расстояние от торца до края ближайшего болтового отверстия зависит от технологического зазора.
| Технологический зазор | Рельсы | Отверстие от торца, не менее | Зачистка знаков от торца |
|---|---|---|---|
| Стандартный, 24–26 мм | Р65, Р75 / Р50 | 50 мм / 23 мм | 150 мм |
| Широкий, свыше 26 до 80 мм | Р65 | 270 мм | 300 мм |
Комплект материалов для термитной сварки рельсов Р50 и Р65, стандартный зазор 24–26 мм
Технологический зазор: стандартный, от 24 до 26 мм · Расстояние от торца до болтового отверстия: не менее 50 мм для Р65 и Р75, не менее 23 мм для Р50 · Температура воздуха при сварке: не ниже минус 5 °С · Технологический зазор: стандартный, от 24 до 26 мм · Расстояние от торца до болтового отверстия: не менее 50 мм для Р65 и Р75, не менее 23 мм для Р50
Комплект материалов для термитной сварки рельсов Р65, широкий зазор до 80 мм
Технологический зазор: широкий, свыше 26 до 80 мм · Расстояние от торца до болтового отверстия: не менее 270 мм · Температура воздуха при сварке: не ниже минус 5 °С · Технологический зазор: широкий, свыше 26 до 80 мм · Расстояние от торца до болтового отверстия: не менее 270 мм · Зачистка маркировки на шейке от торца: 300 мм
Требования к сварному стыку
Отклонение стыка от прямолинейности проверяют поверочной линейкой и щупами, допуск зависит от скорости движения. Для поверхности катания выпуклость стыка не должна превышать 0,8 мм при скорости до 40 км/ч, 0,5 мм до 80 км/ч, 0,3 мм до 160 км/ч и 0,2 мм выше 160 км/ч. Вогнутость стыка по поверхности катания и седловина шва не допускаются совсем.
Твёрдость металла шва и зоны термического влияния на 80 мм в обе стороны от шва для термоупрочнённых рельсов - от 290 до 409 НВ. У незакалённых рельсов она должна быть на уровне основного металла с отклонением не более 20 НВ. Прочность проверяют статическим трёхточечным изгибом контрольного образца: для рельсов Р65 со стандартным зазором разрушающая нагрузка на головку - не менее 1500 кН, на подошву - не менее 1350 кН.
Работа, приёмка и гарантия
Сваривают только на закрытом для поездов участке, бригадой не менее двух человек под руководством координатора сварки, при температуре воздуха не ниже минус 5 °С. Сварщики должны быть аттестованы, а при переходе со стандартного зазора на широкий нужна дополнительная аттестация. Рядом со стыком на шейке рельса наносят его номер, дату сварки и код предприятия. Гарантийный срок на сварные стыки - не менее пяти лет и не менее 250 млн т брутто пропущенного груза.
Частые вопросы
В России он действует с 1 марта 2021 года. Стандарт введён впервые, поэтому прежних редакций у него нет. Новый номер указывайте в заявках.
При стандартном зазоре 24–26 мм - не менее 50 мм для рельсов Р65 и Р75 и не менее 23 мм для Р50. При широком зазоре для рельсов Р65 - не менее 270 мм. Это условие проверяют до начала работ.
Сварку выполняют аттестованные сварщики организации, допущенной к ней владельцем инфраструктуры. Для широкого зазора им нужна отдельная аттестация. Готовое соединение принимает представитель владельца инфраструктуры.
Источник текста - официальное издание стандарта, выпущенное «Стандартинформом» в 2020 году. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
