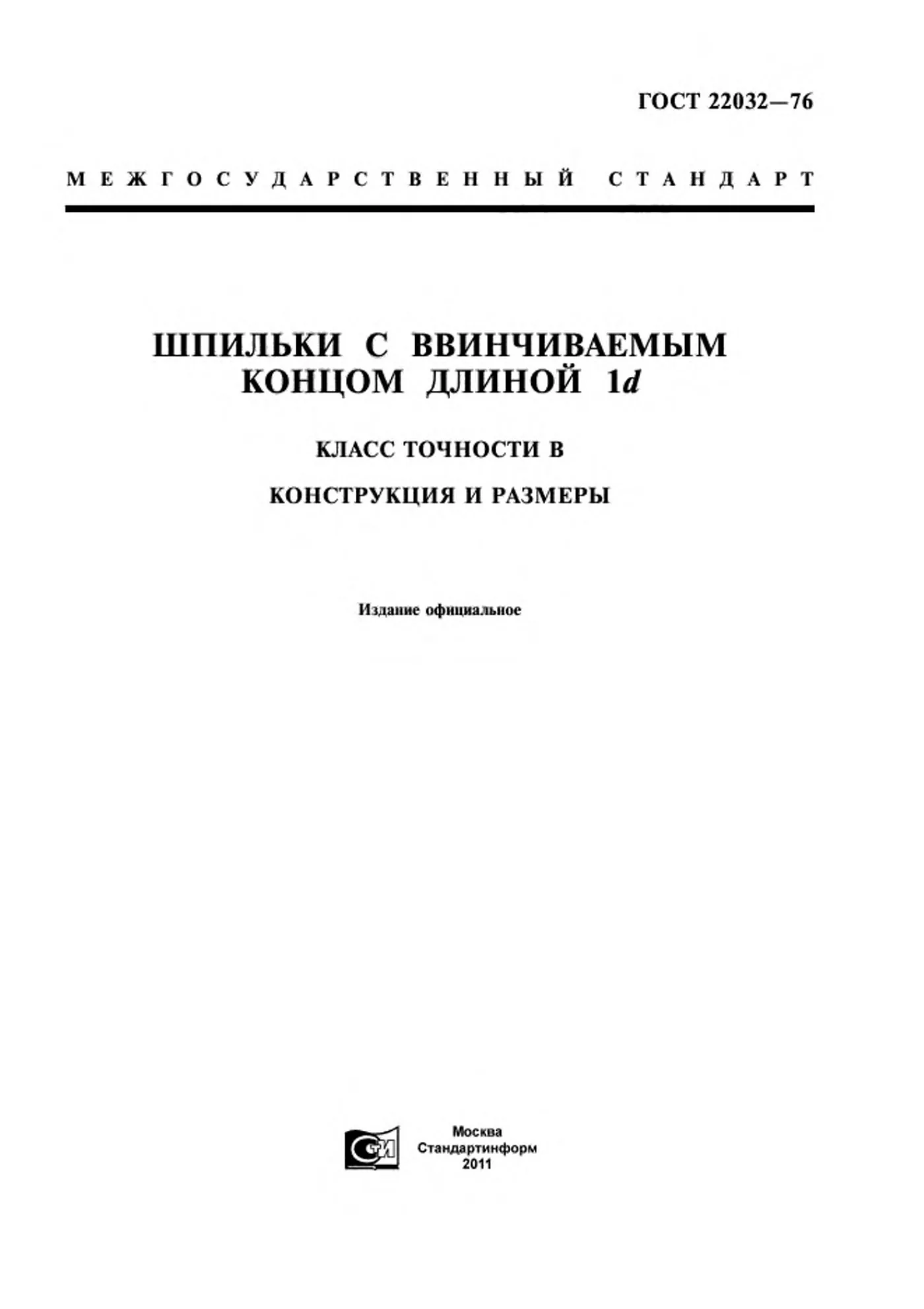

ГОСТ 22032-76 - межгосударственный стандарт, который задаёт конструкцию и размеры шпилек класса точности В с ввинчиваемым концом, равным одному диаметру резьбы. Его ввели постановлением Госстандарта СССР от 13 августа 1976 года № 1934 с 1 июля 1978 года, ограничение срока действия потом сняли. Стандарт заменил ГОСТ 11765-66 в части шпилек с таким ввинчиваемым концом и переиздан в 2011 году с четырьмя изменениями. Ниже приведено главное из документа своими словами.
Что описывает стандарт на шпильку с ввинчиваемым концом
Шпилька класса точности В названа в заголовке документа, и все требования относятся именно к этому классу. Охвачены шпильки, у которых резьба имеет номинальный диаметр от 2 до 48 мм. Резьба на гаечном и ввинчиваемом концах может быть с крупным шагом, с мелким шагом или с разными шагами на концах. Один конец шпильки вкручивают в резьбовое отверстие детали, на другой навинчивают гайку, поэтому такие шпильки собирают узлы без сквозного отверстия. Где это нужно в пути, показано в статье о подкрановых путях.

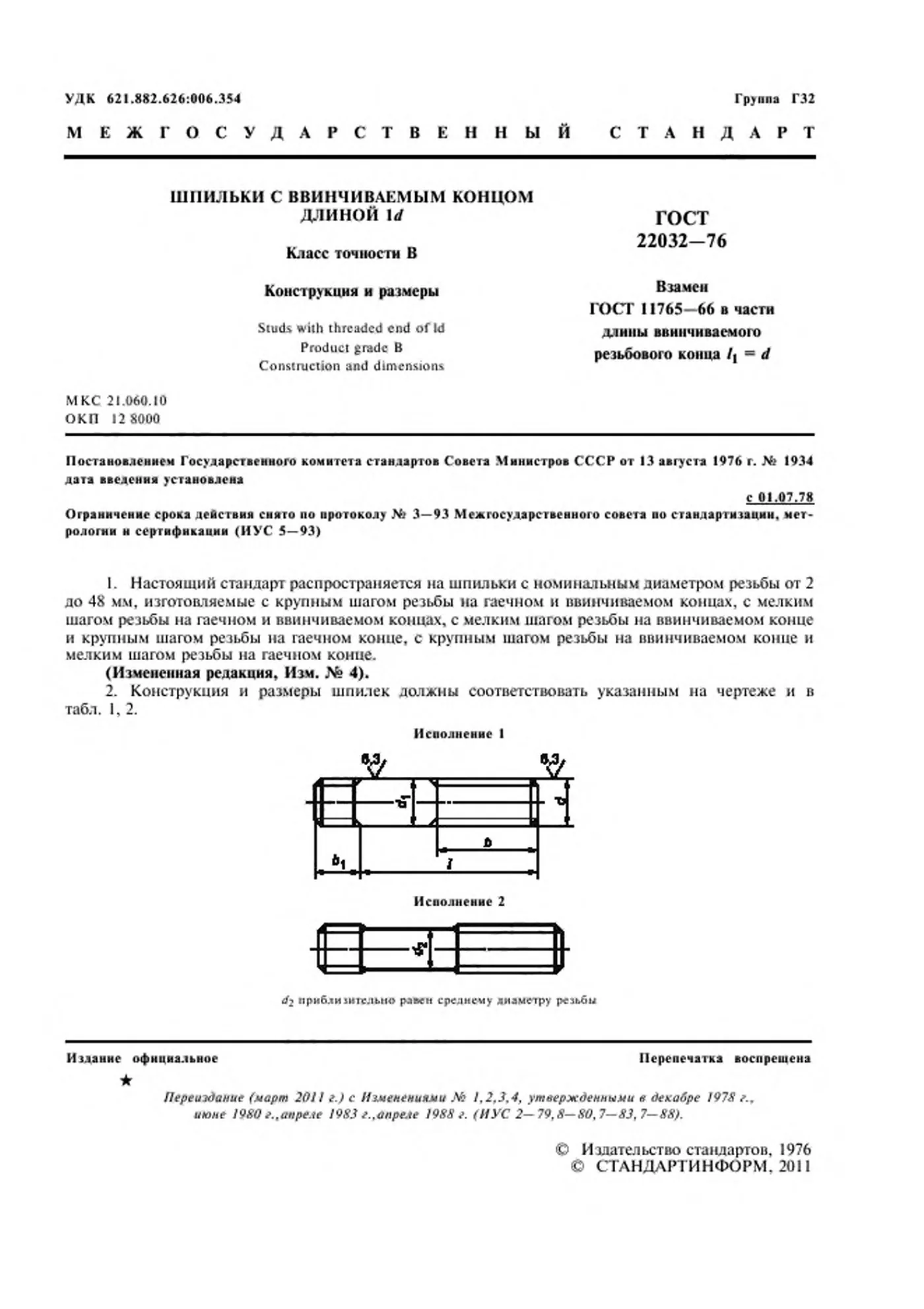

Исполнения и размеры шпилек
Стандарт знает два исполнения. У исполнения 1 гладкая часть стержня равна наружному диаметру резьбы, а у исполнения 2 она примерно равна среднему диаметру резьбы. Длина ввинчиваемого конца у всех диаметров равна самому диаметру: для М16 это 16 мм, для М24 - 24 мм. Размеры, заключённые в скобки, применять не рекомендуется: в их числе диаметры 14, 18, 22 и 27 мм.
| Диаметр резьбы d, мм | Крупный шаг, мм | Длина ввинчиваемого конца, мм |
|---|---|---|
| 12 | 1,75 | 12 |
| 16 | 2 | 16 |
| 20 | 2,5 | 20 |
| 24 | 3 | 24 |
| 30 | 3,5 | 30 |
Длина шпильки подбирается из ряда в таблице 2, где для каждого диаметра указана длина гаечного конца. Размеры в скобках в ряду длин тоже не рекомендуются. Для М18, например, диаметр стоит в скобках, поэтому при заказе лучше уточнить, не подойдёт ли соседний размер.
Шпилька М18×130 ГОСТ 22032-76
Размер: М18×130 мм · Ввинчиваемый конец: 1d (один диаметр) · Для основания: стальные детали
Резьба, обозначение и масса
Резьба выполняется по ГОСТ 24705, а в России с 2005 года действует его новая редакция. Поле допуска - 6g, а для шпилек с покрытием повышенной толщины допускается другое поле допуска. Допуски размеров и формы, а также дефекты поверхности стандарт отсылает к общим стандартам на крепёж.
В обозначении указывают исполнение, диаметр, шаг, поле допуска, длину и класс прочности, например шпилька М16-6g×120.58 - без покрытия, класса прочности 5.8. Для исполнений с мелким шагом добавляют значение шага, а для стали других марок и покрытий - их условные коды. Теоретическая масса шпилек дана в справочных приложениях 1 и 2 в килограммах на 1000 штук.
Частые вопросы
Действует ГОСТ 22032-76 для класса точности В. Он введён с 1 июля 1978 года, ограничение срока снято. Стандарт относится только к ввинчиваемому концу длиной в один диаметр.
Он равен номинальному диаметру резьбы. Например, у шпильки М20 ввинчиваемый конец - 20 мм. Это значение одинаково для всех диаметров стандарта.
Размер есть в стандарте, но стоит в скобках, то есть применять его не рекомендуется. Заказать такую шпильку можно, если конструкция узла уже рассчитана на этот диаметр. Для новых узлов лучше выбирать соседние диаметры.
Источник текста - издание стандарта, выпущенное Стандартинформом в 2011 году, с изменениями № 1–4. Статус и дата введения сверены с каталогом Института стандартизации, все числа взяты из самого стандарта. Файл стандарта можно скачать в карточке документа вверху страницы.
