ГОСТ 21797-76: что было в старом стандарте на шайбы пружинные двухвитковые
ГОСТ 21797-76 на двухвитковые шайбы не действует, в России действует ГОСТ 21797-2014. Что было в старом тексте: сталь 60С2А, твёрдость, обжатие, масса 0,120 кг.
Выжимка ПроРельс
Стр. 1–3 из 11
Стандарт не действует. В России действует ГОСТ 21797-2014. Для новых договоров и документов о качестве берите ГОСТ 21797-2014 на двухвитковые шайбы для пути, введённый с 1 июля 2015 года. Номер остался прежним, сменился только год. Эта страница оставлена как справка, потому что номер 21797-76 до сих пор стоит в паспортах, проектах и складских документах.

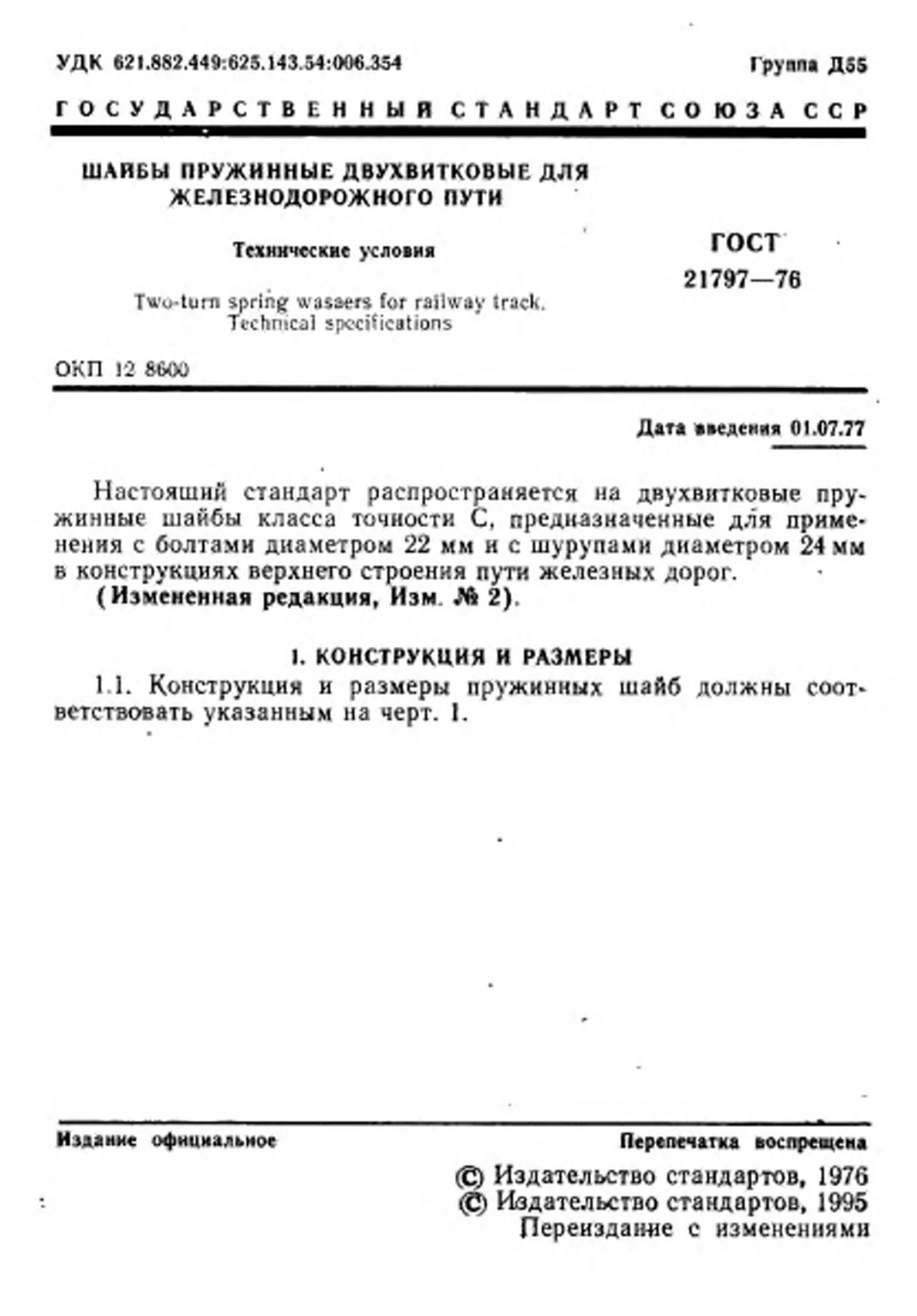

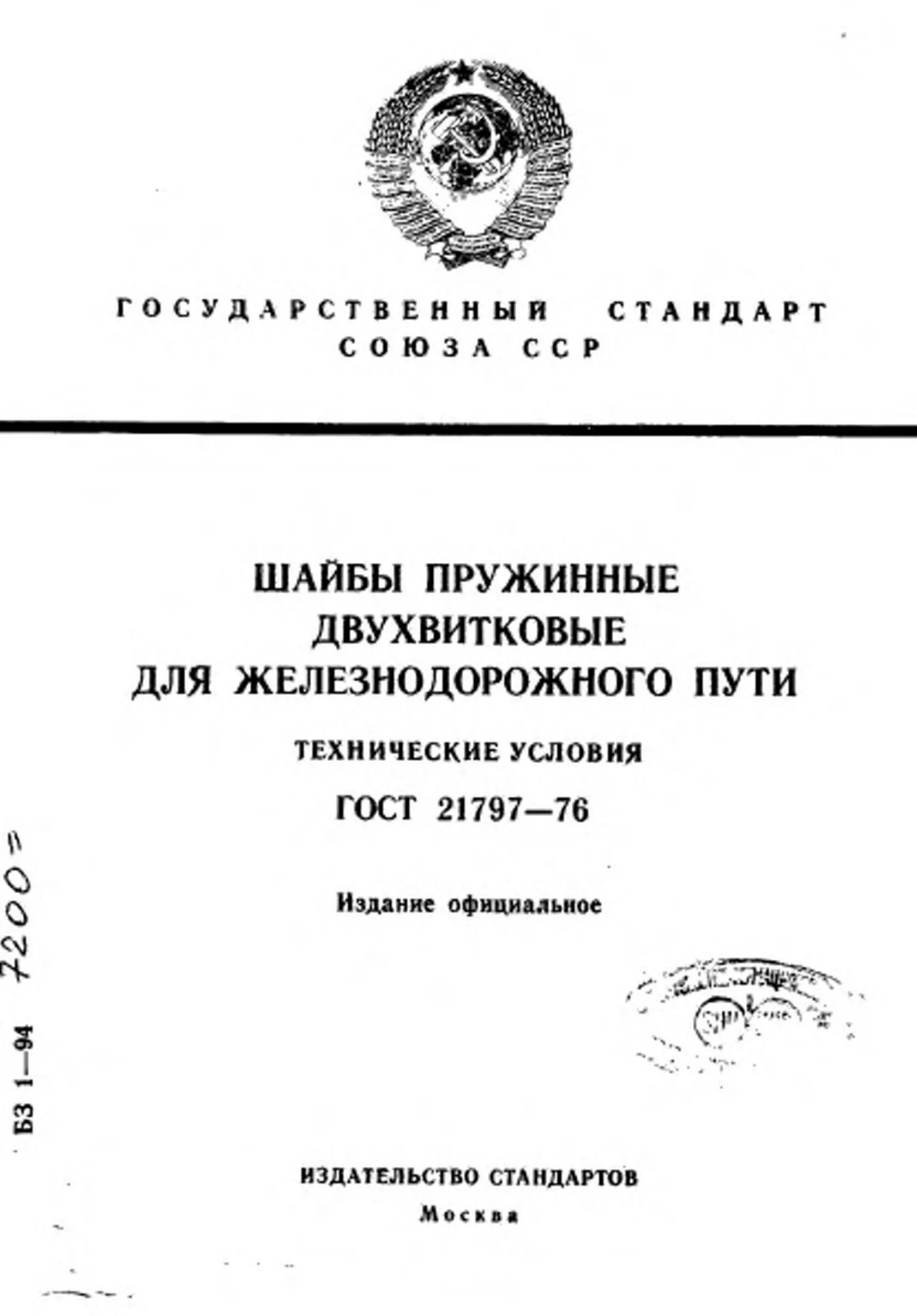

ГОСТ 21797-76 - государственный стандарт СССР на двухвитковые пружинные шайбы для верхнего строения пути. Он утверждён постановлением Госстандарта СССР от 6 мая 1976 года № 1091 и введён с 1 июля 1977 года. Стандарт касался шайб класса точности С для болтов диаметром 22 мм и шурупов диаметром 24 мм.

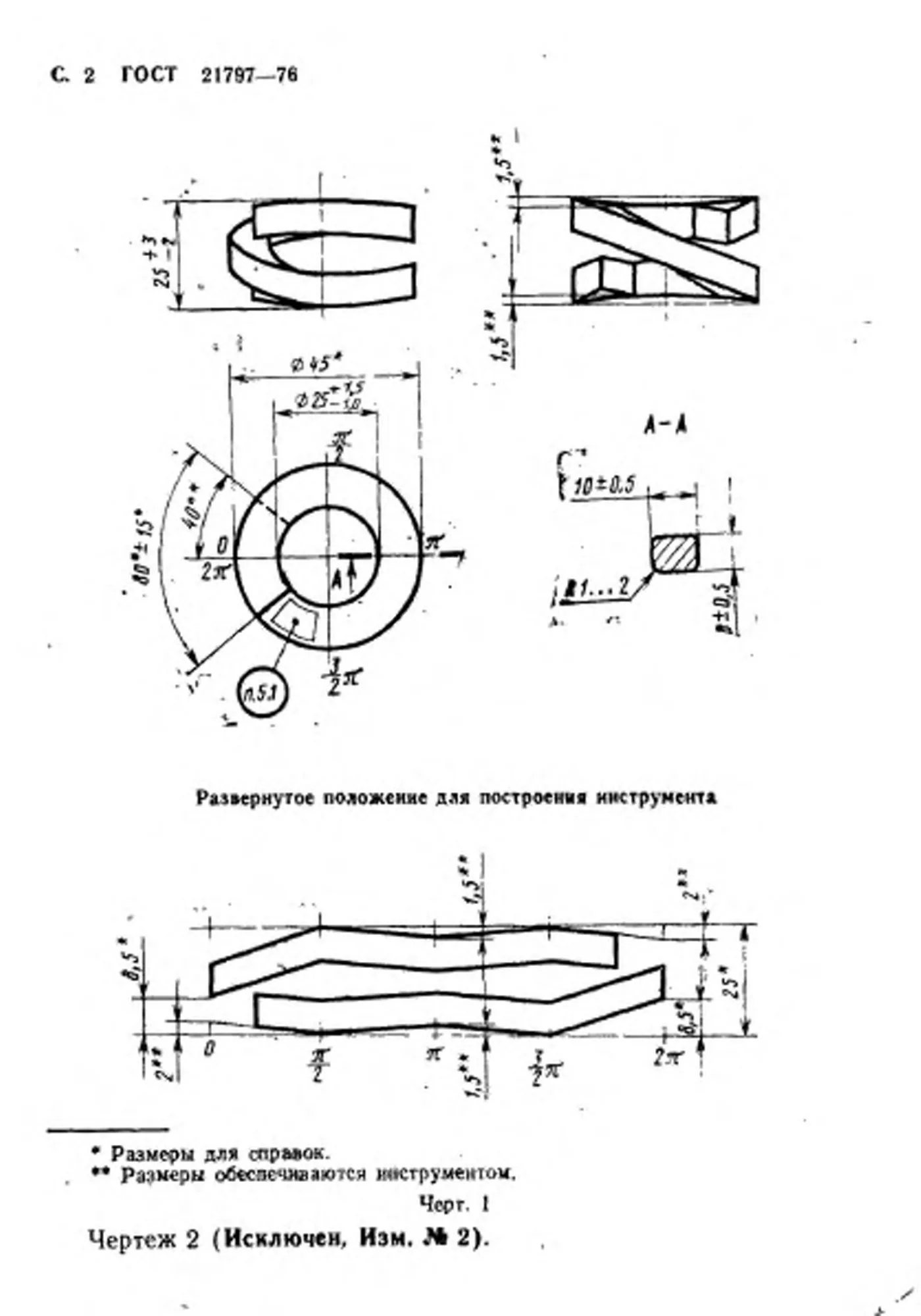

Шайба двухвитковая по старому тексту: сталь и обозначение
Основной материал - пружинная сталь 60С2А по ГОСТ 14959-79. Допускались сталь 60С2, сталь 65Г и другие марки со свойствами не хуже, и тогда марку указывали в обозначении. Пример обозначения шайбы без покрытия - «Шайба двухвитковая 25 ГОСТ 21797-76», где 25 - внутренний диаметр. Шайбы выпускали без металлического покрытия, а цинковое с хроматированием наносили по согласованию с потребителем.
Упругость, твёрдость и проверки
После термообработки твёрдость шайбы должна была быть от 41,5 до 51 единиц по Роквеллу. Каждую шайбу трижды обжимали до высоты 18 мм с допуском 0,5 мм усилием 49 000 Н, после чего на ней не должно было появиться трещин и изломов. При проверке на длительный зажим шайбы держали сжатыми не меньше 24 часов, и высота могла уменьшиться не больше чем на 1,8 мм. Наружный диаметр в сжатом виде ограничен 49,5 мм.
Справочная масса одной шайбы - 0,120 кг. Партию до 50 000 штук принимали по ГОСТ 17769-83, а тару загружали массой нетто до 2,5 т. На каждую шайбу наносили знак завода и две последние цифры года выпуска.
Шайба двухвитковая М22
Стандарт: ГОСТ 21797-76 (заменён на ГОСТ 21797-2014) · Штук в тонне: 8333 шт. · Масса 1 шт.: 0,12 кг
Шайба двухвитковая М25
Обозначение: М25 · Тип: пружинная двухвитковая · Масса 1 шт.: около 0,12 кг
Чем отличается действующий ГОСТ 21797-2014
Назначение шайбы и её внутренний диаметр 25 мм в новом стандарте прежние, твёрдость тоже: от 41,5 до 51,0 единиц. Строже стала проверка на длительный зажим: высота после выдержки может уменьшиться не больше чем на 1,5 мм вместо 1,8 мм. Изменение № 1 к новому тексту разрешило стали 40С2А и 40С2, мягкие контейнеры для перевозки и гарантию изготовителя на 300 млн т брутто пропущенного груза, но не дольше 10 лет. Масса прежняя: 120 кг на 1000 шайб.
Где ещё встречается номер ГОСТ 21797-76
Номер ГОСТ 21797-76 стоит в паспортах на шайбы, выпущенные до 2015 года, в ведомостях на скрепления и в старых проектах пути. В заявках шайбу часто называют по болту, «М22», хотя в обозначении стандарта стоит внутренний диаметр 25. Для новых поставок указывайте ГОСТ 21797-2014.
Частые вопросы
Нет, стандарт не действует. С 1 июля 2015 года его заменил ГОСТ 21797-2014 . В новых договорах указывайте именно его.
По обоим стандартам - 0,120 кг за штуку. Это справочная масса по стандарту. По ней удобно пересчитывать тонны в штуки.
Это внутренний диаметр шайбы в миллиметрах. Она рассчитана на болт диаметром 22 мм и шуруп диаметром 24 мм. Поэтому в заявках её называют и «М22», и «25».
Источник текста - официальное переиздание стандарта 1994 года с Изменениями № 1 и 2, выпущенное Издательством стандартов. Дата введения и замена сверены с каталогом Института стандартизации. Сам документ можно открыть на этой странице выше.
