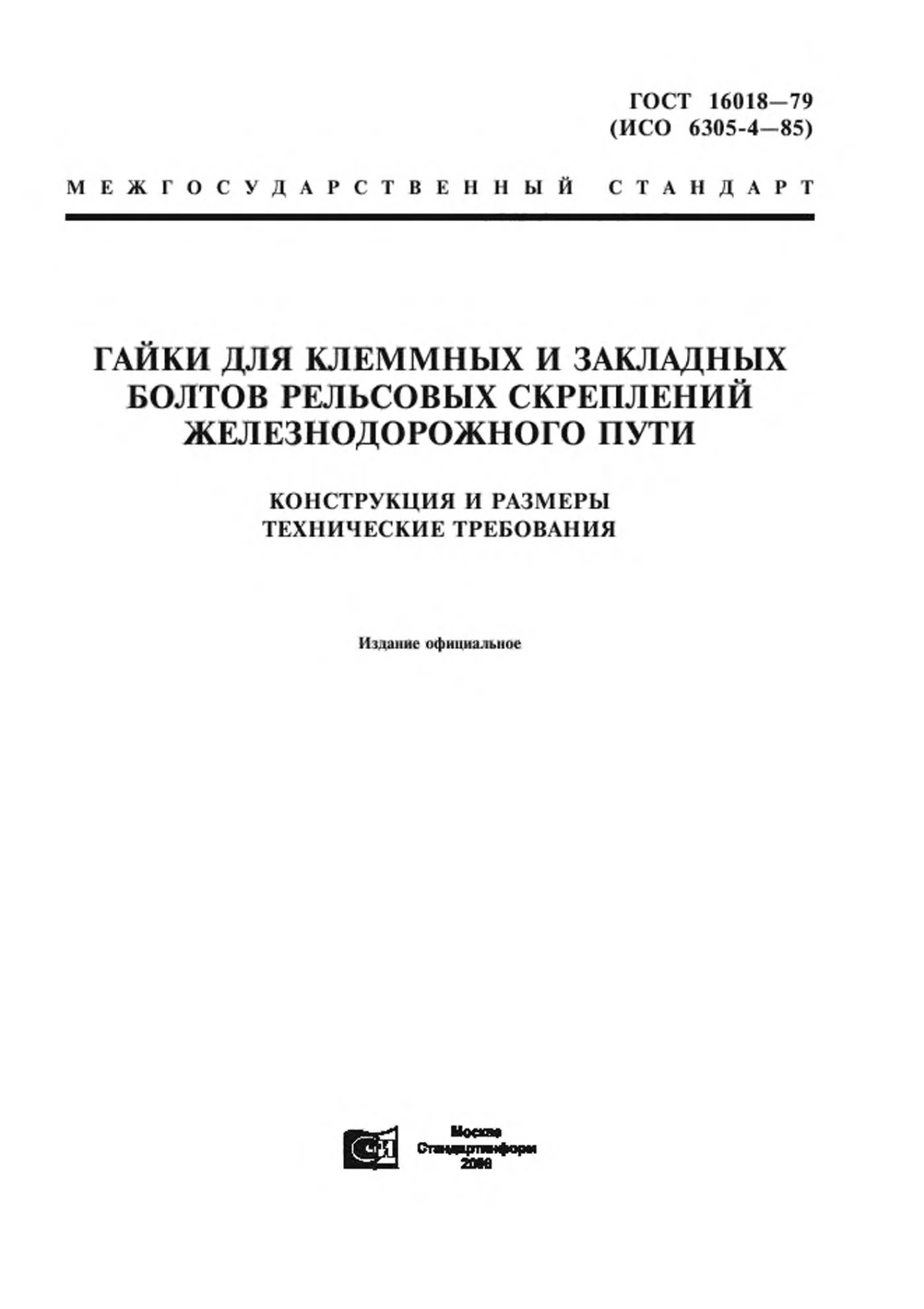

ГОСТ 16018-79: что было в прежнем стандарте на гайки для клеммных и закладных болтов

Стандарт не действует. В России действует ГОСТ 16018-2014. С 1 февраля 2015 года для новых договоров берите ГОСТ 16018-2014 «Гайки для клеммных и закладных болтов рельсовых скреплений железнодорожного пути. Технические условия». Эта страница оставлена как справка, потому что старый номер стоит в проектах скреплений и паспортах.

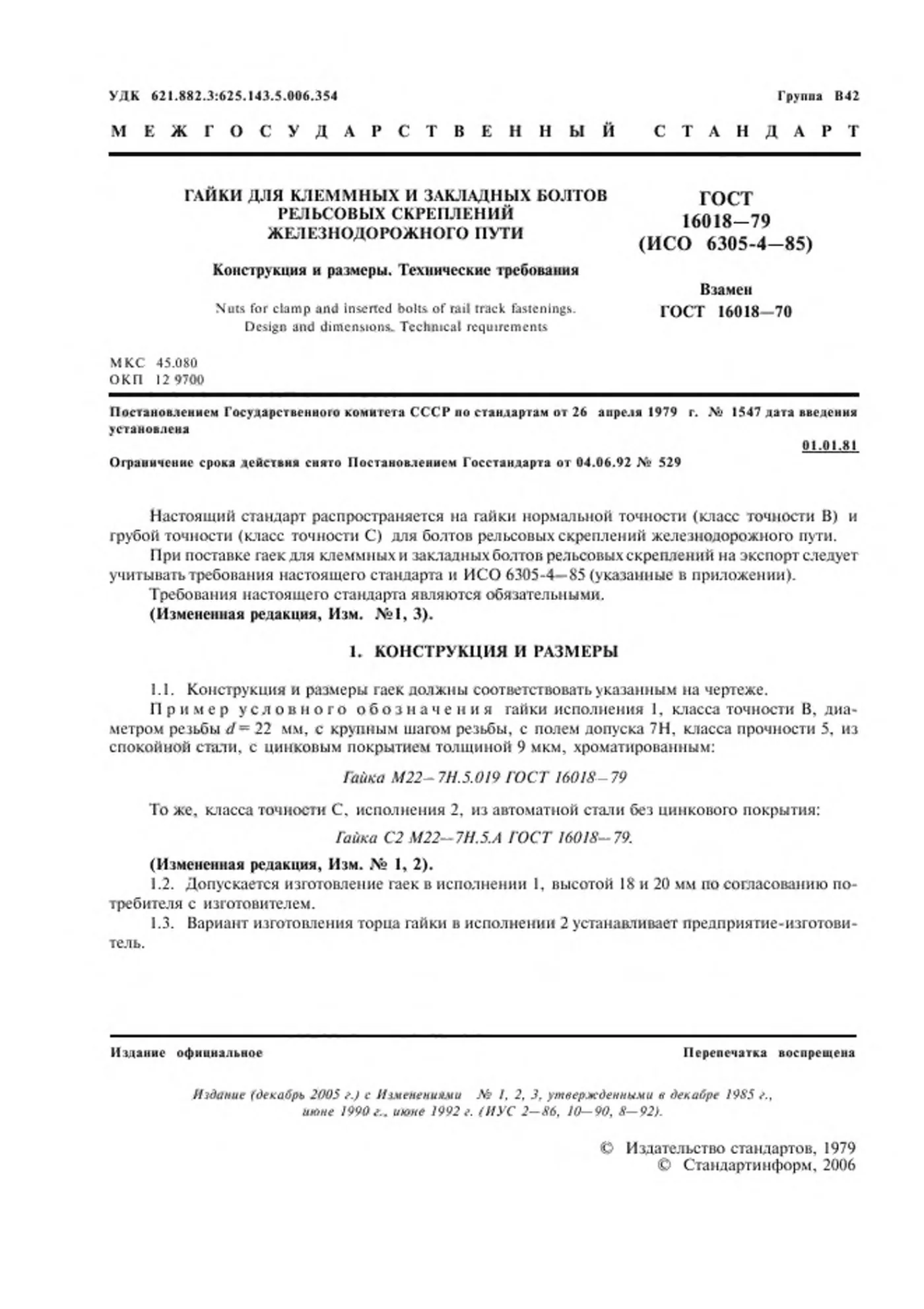

ГОСТ 16018-79 утвердил Госкомитет СССР по стандартам 26 апреля 1979 года, постановление № 1547, а введён он с 1 января 1981 года взамен ГОСТ 16018-70. Ограничение срока действия сняли в 1992 году. В издании 2005 года учтены три изменения, а в приложении приведены требования ИСО 6305-4-85 для поставок на экспорт.

Какие гайки для клеммных и закладных болтов описывал стандарт

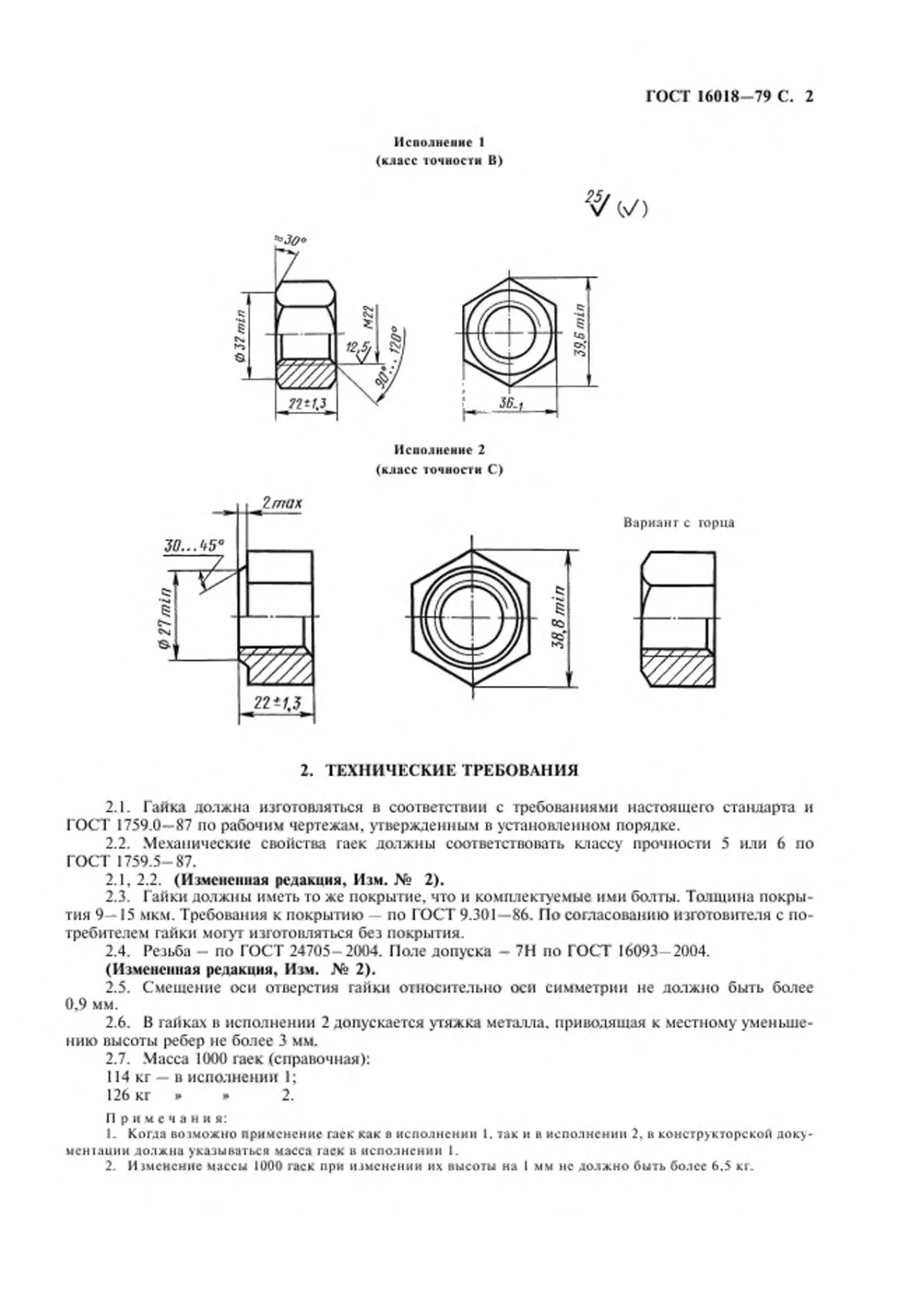

Документ охватывал гайки к болтам рельсовых скреплений: клеммным по ГОСТ 16016-79 и закладным по ГОСТ 16017-79. Исполнение 1 относилось к классу точности В, исполнение 2 - к классу С. По согласованию гайку исполнения 1 делали высотой 18 или 20 мм.

Пример обозначения из текста - «Гайка М22-7Н.5.019 ГОСТ 16018-79». Это гайка М22 исполнения 1 с полем допуска 7Н, классом прочности 5 и хроматированным цинком толщиной 9 мкм. Гайку класса С исполнения 2 из автоматной стали без покрытия записывали как «Гайка С2М22-7Н.5.А».

Прочность, покрытие и масса

Механические свойства гаек отвечали классу прочности 5 или 6 по ГОСТ 1759.5. Резьба выполнялась по ГОСТ 24705 с полем допуска 7Н. Смещение оси отверстия относительно оси симметрии ограничивалось 0,9 мм.

Гайка получала то же покрытие, что и болт, толщиной от 9 до 15 мкм. Без покрытия её делали по согласованию изготовителя с потребителем. У исполнения 2 допускалась утяжка металла со снижением высоты рёбер не больше 3 мм.

Справочная масса тысячи гаек составляла 114 кг у исполнения 1 и 126 кг у исполнения 2. Каждый миллиметр высоты менял массу тысячи гаек не больше чем на 6,5 кг. Отгружали гайки в комплекте с болтами, а отдельно - в таре по ГОСТ 18160.

Чем отличается действующий ГОСТ 16018-2014

Новый стандарт делит гайки уже на три исполнения по форме фасок. Классы прочности прежние, 5 или 6, а массы 114 и 126 кг сохранились. Базовая гайка идёт без покрытия, а покрытие, как у болтов, наносят по согласованию.

Главное новшество - трёхкратное завинчивание и отвинчивание на узле КБ моментом 200 Н·м для клеммных болтов и 150 Н·м для закладных. Появились паспорт качества и гарантийный срок не меньше пяти лет со дня укладки. Перевозить гайки без упаковки теперь нельзя.
