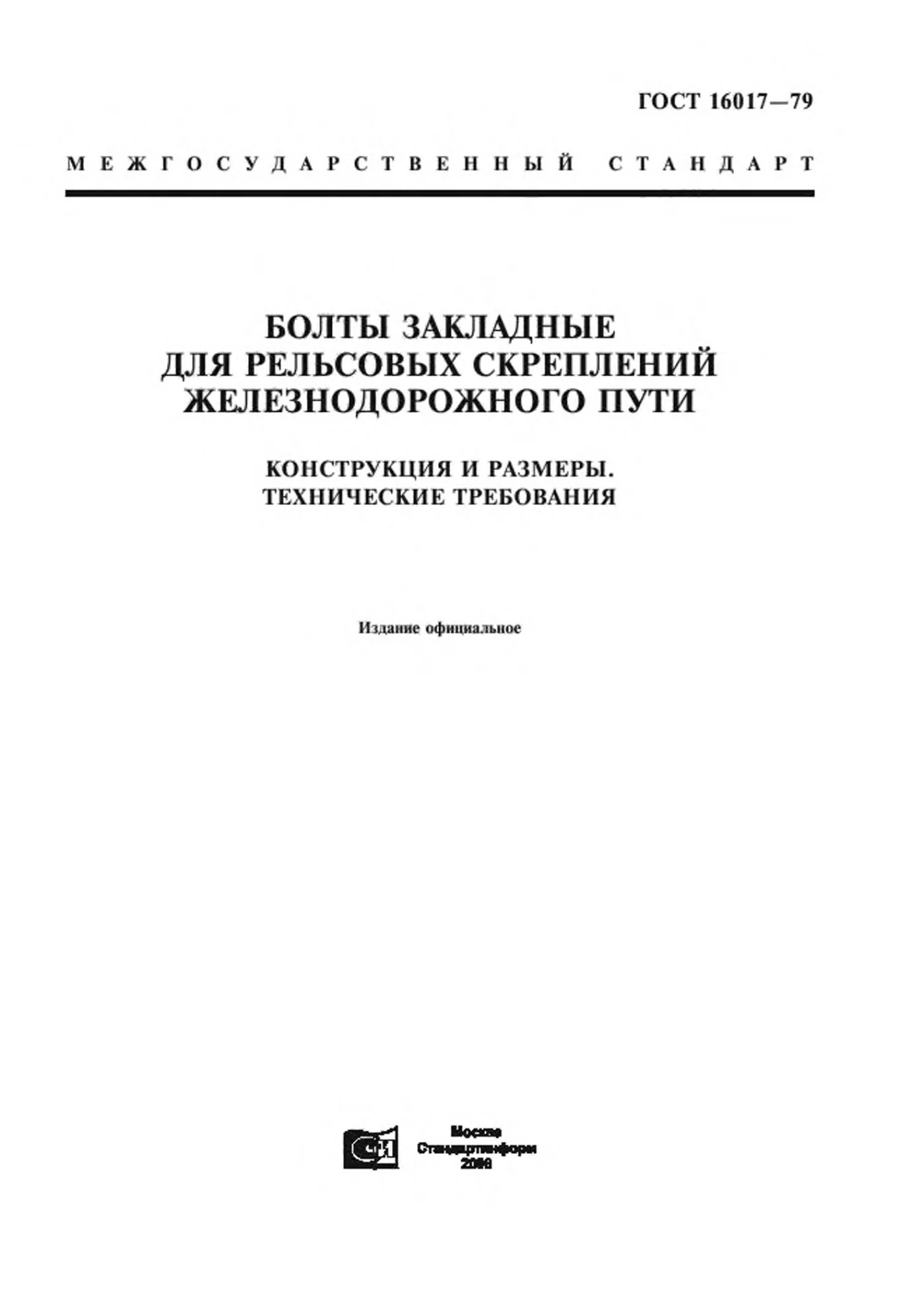

ГОСТ 16017-79: что было в прежнем стандарте на болты закладные

Стандарт не действует. В России действует ГОСТ 16017-2014. С 1 июля 2015 года для новых договоров берите ГОСТ 16017-2014 «Болты закладные для рельсовых скреплений железнодорожного пути. Технические условия». Эта страница оставлена как справка, потому что старый номер стоит в проектах скреплений КБ, паспортах и в наших карточках.

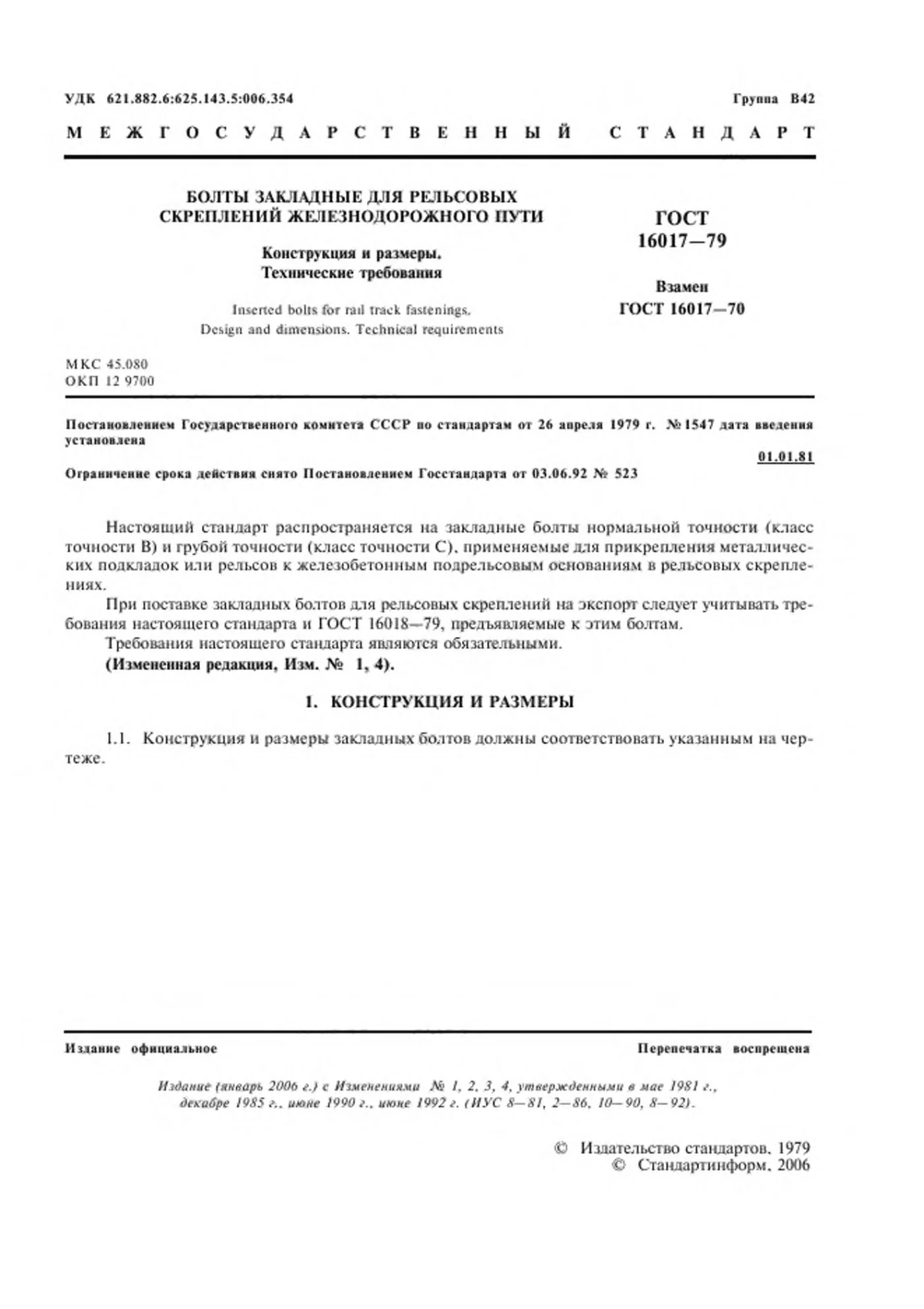

ГОСТ 16017-79 утвердил Госкомитет СССР по стандартам 26 апреля 1979 года, постановление № 1547, а введён он с 1 января 1981 года взамен ГОСТ 16017-70. Ограничение срока действия сняли в 1992 году. Издание 2006 года включает четыре изменения, принятые с 1981 по 1992 год.

Какие болты закладные описывал стандарт

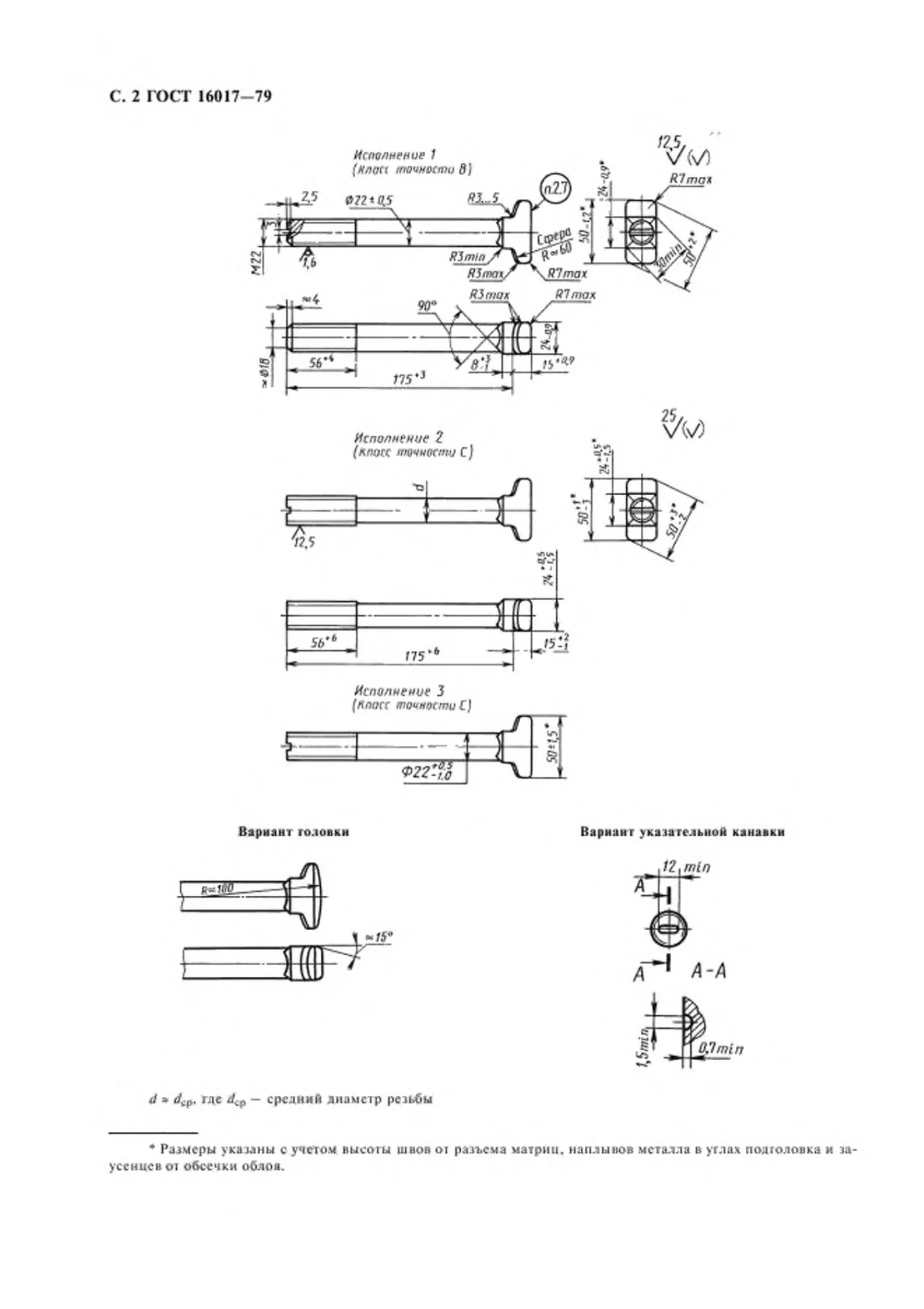

Закладной болт прикрепляет металлическую подкладку или рельс к железобетонному подрельсовому основанию. Стандарт охватывал болты нормальной точности класса В и грубой точности класса С в трёх исполнениях. Пример обозначения - «Болт М22-8g×175.36.С.0115 ГОСТ 16017-79», то есть резьба 22 мм, длина 175 мм, класс 3.6, спокойная сталь и цинк толщиной 15 мкм.

По согласованию с потребителем болты делали длиной от 145 до 225 мм с резьбой от 40 до 84 мм. Длину брали кратной 10 мм, а резьбу до 60 мм кратной 4 мм, свыше 60 мм - кратной 6 мм. Вариант головки и профиль указательной канавки выбирал завод.

Металл, покрытие, масса и маркировка

Механические свойства отвечали классу прочности 3.6, 4.8 или 5.8 по ГОСТ 1759.4. Резьба шла по ГОСТ 24705 с полем допуска 8g. Смещение оси головки и подголовка ограничивалось 0,9 мм, а утолщение стержня под головкой - 1,0 мм на длине 25 мм.

В отличие от клеммного болта, закладной по умолчанию имел цинковое покрытие с хроматированием или пассивированием толщиной от 9 до 18 мкм. Без покрытия его делали только по согласованию. Указательная канавка могла отклоняться от перпендикуляра к большой оси головки до 5°.

Масса тысячи болтов составляла 635 кг для исполнений 1 и 3 и 591 кг для исполнения 2. На головку ставили знак завода и две последние цифры года высотой не меньше 8 мм. Болты комплектовали гайками по ГОСТ 16018-79.

Чем отличается действующий ГОСТ 16017-2014

Новый стандарт оставил только болты класса точности В. Класса прочности 3.6 в нём нет, остались 4.8 и 5.8 по ГОСТ ISO 898-1. Длины прежние, от 145 до 225 мм, но шаг теперь 5 мм.

Болты по нему поставляют без покрытия, а цинк наносят по согласованию, то есть правило перевёрнуто. Изменение № 1, действующее в России с 1 марта 2019 года, ввело трёхкратное завинчивание гайки моментом 150 Н·м. Масса тысячи болтов базового размера осталась равной 635 кг.
