ГОСТ 11371-68: что было в прежнем стандарте на шайбы плоские

Стандарт не действует. В России действует ГОСТ 11371-78. Для новых договоров, чертежей и документов о качестве берите ГОСТ 11371-78 «Шайбы. Технические условия». Эта страница оставлена как справка по старому тексту: его номер до сих пор встречается в старых чертежах, спецификациях и паспортах оборудования.

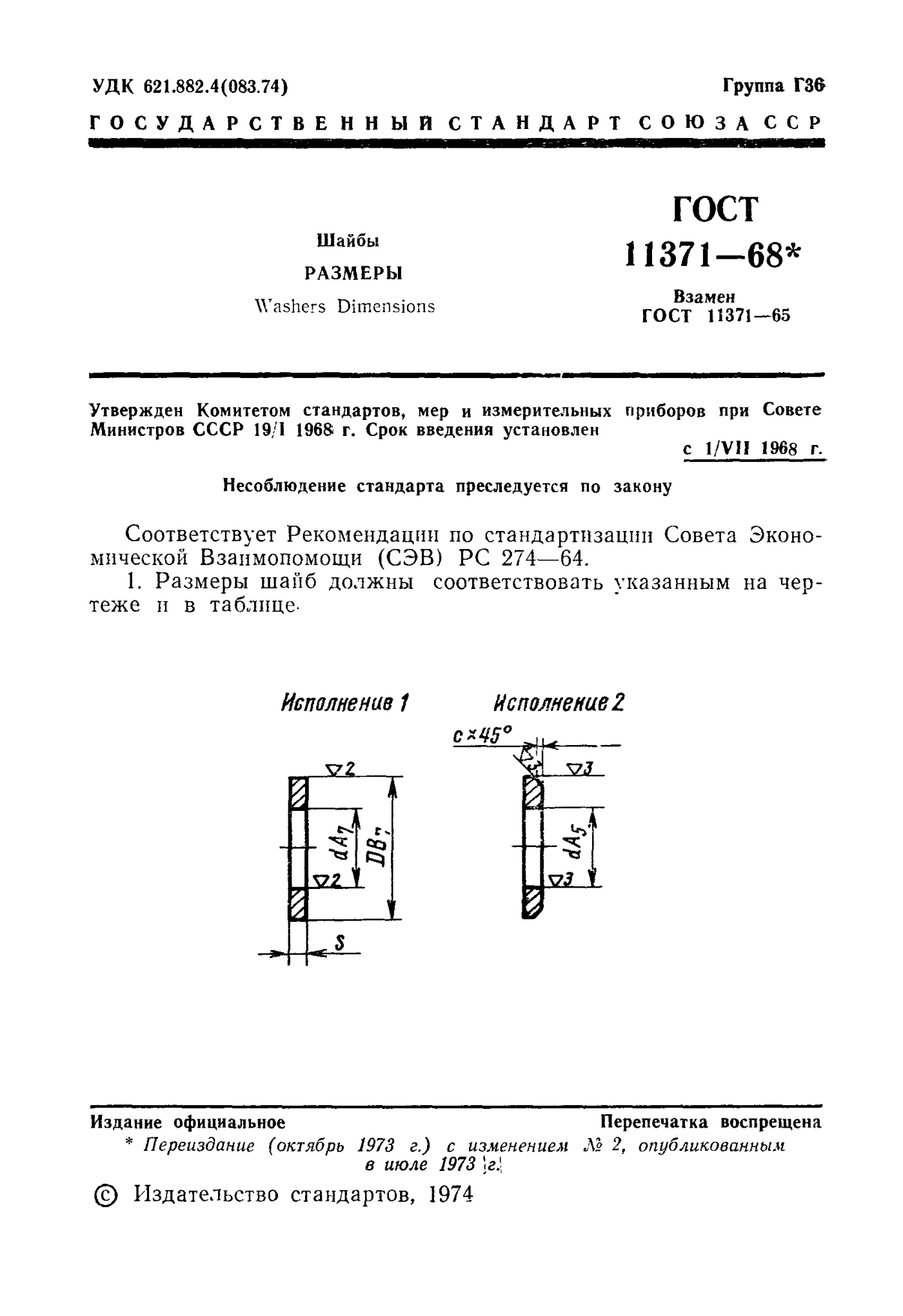

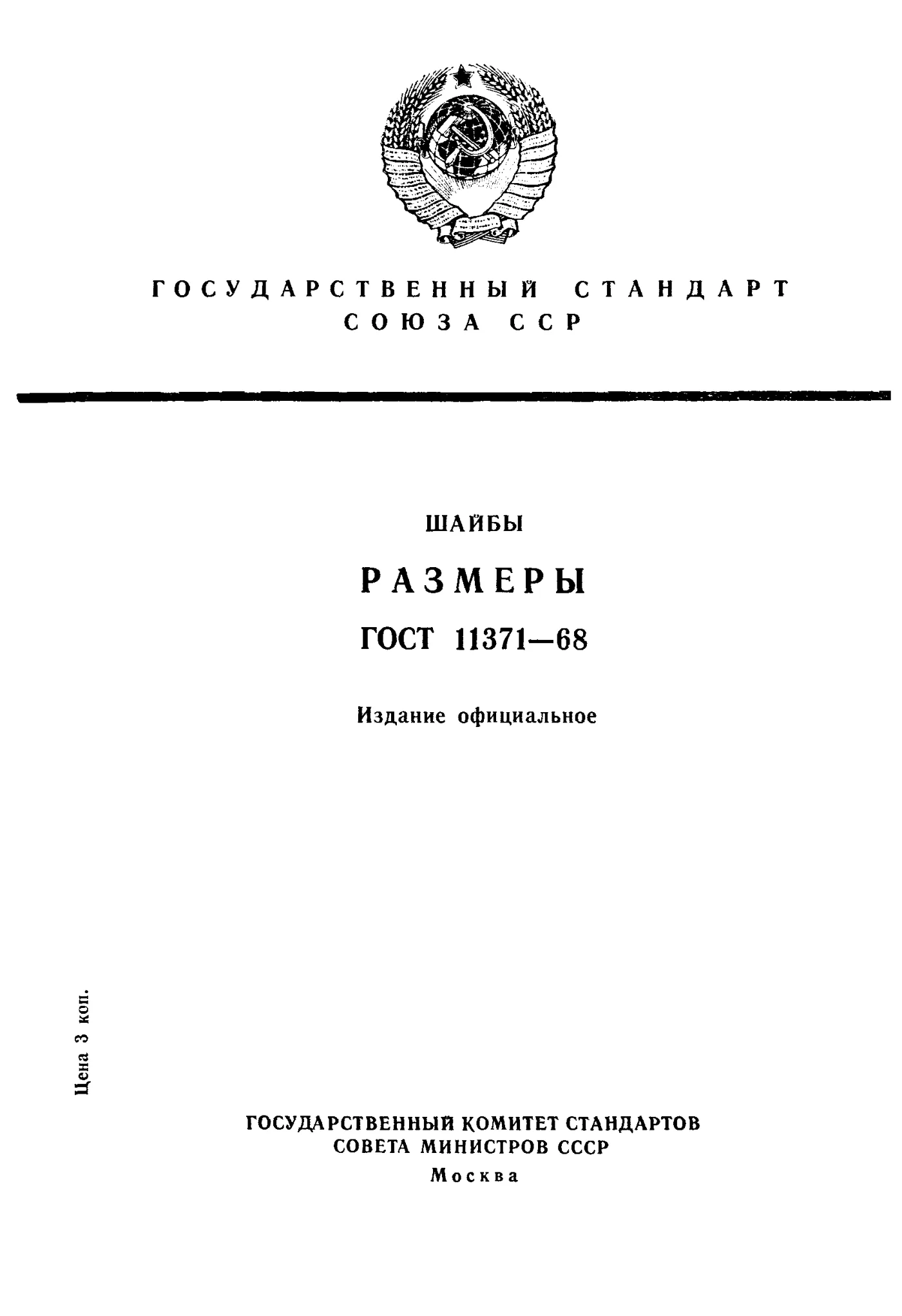

ГОСТ 11371-68 «Шайбы. Размеры» - государственный стандарт СССР на плоские шайбы под болты, винты и шпильки. Его утвердил Комитет стандартов, мер и измерительных приборов 19 января 1968 года, а срок введения был установлен с 1 июля 1968 года взамен ГОСТ 11371-65. Документ совсем короткий: чертёж, одна таблица размеров, несколько оговорок и справочная масса.

Что было в ГОСТ 11371-68

Стандарт описывал два исполнения. Исполнение 1 - простая плоская шайба, исполнение 2 - шайба с фаской по наружной кромке под углом 45 градусов. Ряд охватывал крепёж с диаметром стержня от 1 до 48 мм.

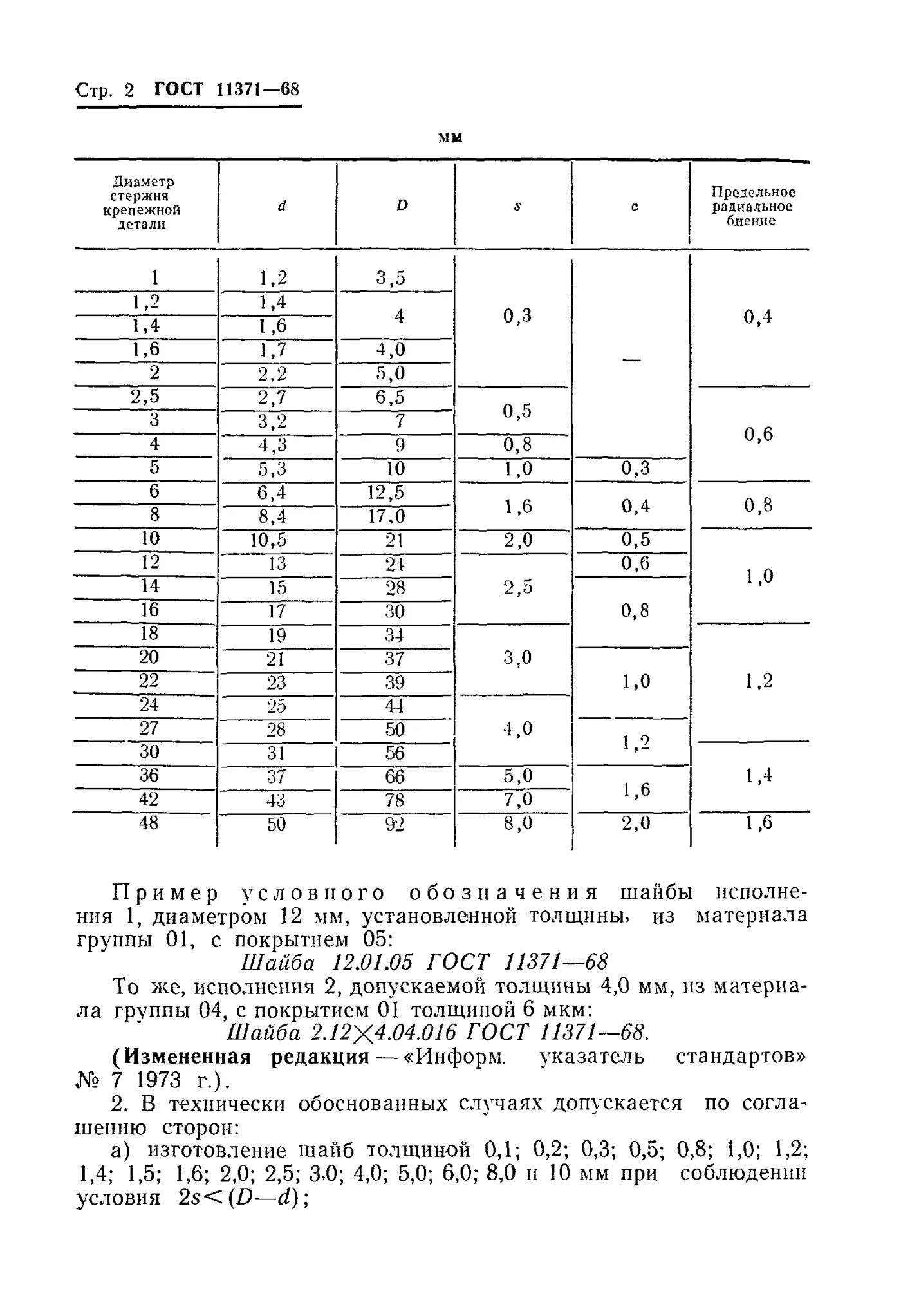

Для каждого диаметра таблица задавала отверстие, наружный диаметр, толщину, размер фаски и предельное радиальное биение. Отверстие в старом тексте было одно, без деления на классы точности. По соглашению сторон разрешалось делать шайбы другой толщины, от 0,1 до 10 мм, если толщина остаётся меньше половины разницы диаметров.

Технические требования сам документ не задавал. После изменения 1973 года они отсылались к ГОСТ 18123-72. В приложении стояла справочная масса тысячи стальных шайб, а для алюминиевого сплава и латуни её умножали на 0,356 и 1,083.

Обозначение собирали из исполнения, диаметра, толщины, группы материала и покрытия. Пример из текста - «Шайба 12.01.05 ГОСТ 11371-68». Такая запись встречается в старых спецификациях.

Чем отличается ГОСТ 11371-78

Новый стандарт ввели с 1 января 1979 года, и в нём шайба получила класс точности. Исполнение 1 делают классов А и С, исполнение 2 - только класса А. У класса А отверстие совпадает со старым, у класса С оно чуть больше: например, под М24 это 25 и 26 мм.

Часть размеров изменилась. Под М16 толщина выросла с 2,5 до 3 мм, а под М8 и М10 наружный диаметр стал меньше на миллиметр. В ряд добавлены шайбы под резьбу 3,5, 33 и 39 мм.

Ещё одно отличие - в самом документе появилась твёрдость. Для стали класса А это не ниже 140 HV, для класса С - не ниже 100 HV. Обозначение стало длиннее и начинается с класса, например «Шайба А.12.01.08кп.016 ГОСТ 11371-78».

Где номер старого стандарта встречается сейчас

Номер 11371-68 стоит в чертежах и спецификациях до 1979 года, в паспортах старых кранов и станков, в ведомостях запчастей. При заказе по такому документу шайбу подбирают по новому стандарту. Под крупный путевой крепёж размеры почти не изменились, кроме толщины под М16.

Если в старой спецификации шайба под М16, уточните, нужна ли прежняя толщина 2,5 мм. По новому стандарту она 3 мм, другую толщину заказывают по согласованию с изготовителем. Для остальных размеров хватит нового номера и класса точности.
