ГОСТ 1050-88: что было в прежнем стандарте на прокат сортовой из качественной стали
ГОСТ 1050-88 на прокат из углеродистой качественной стали не действует, в России действует ГОСТ 1050-2013. Что было в старом тексте: марки 08-60, сталь 20, свойства.
Выжимка ПроРельс
Стр. 1–3 из 29
Стандарт не действует. В России действует ГОСТ 1050-2013. С 1 января 2015 года для новых договоров берите ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия». Страница оставлена как справка, потому что старый номер часто стоит рядом с маркой стали в чертежах, паспортах и в наших карточках.
ГОСТ 1050-88 введён с 1 января 1991 года и действовал почти четверть века. Это общий стандарт на сталь, а не на путевые детали. На него ссылались стандарты на путевые детали, когда называли марку стали: в ГОСТ 809-71 на шурупы стоит «Ст20 по ГОСТ 1050».
Какой прокат сортовой описывал ГОСТ 1050-88

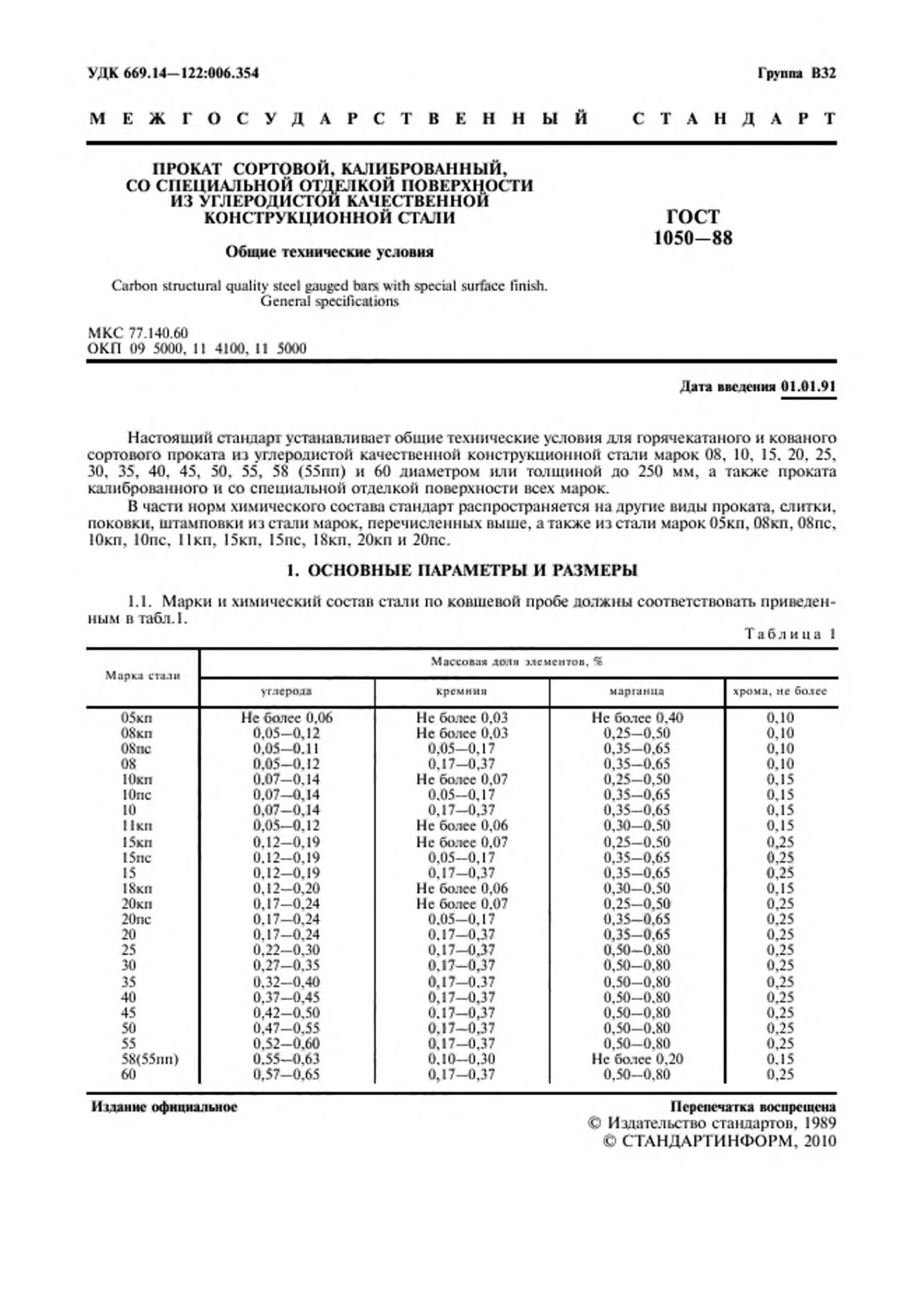

Стандарт устанавливал общие требования к горячекатаному и кованому сортовому прокату диаметром или толщиной до 250 мм. В него входили марки 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 58 и 60, а также калиброванный прокат и прокат со специальной отделкой поверхности. По химическому составу он распространялся и на слитки, поковки, штамповки и кипящие или полуспокойные марки вроде 08кп и 20пс.
Буквы в марке показывали степень раскисления: «кп» - кипящая сталь, «пс» - полуспокойная, без индекса - спокойная. Сталь 05кп во вновь создаваемой технике применять не разрешалось. Профиль для косых шайб делали из стали 20 и 35.
Накладка Р-33
Тип рельса: Р33 · Болт стыковой (в комплект не входит): М22×115 · Гайка (в комплект не входит): М22
Состав и свойства: сталь 20, 35 и 45
Серы в стали допускалось не больше 0,040 %, фосфора - не больше 0,035 %. Остаточный никель и медь ограничивались 0,30 % каждый, мышьяк - 0,08 %. Для проката, поковок и изделий таблица 2 разрешала небольшие отклонения от этого состава.
Механические свойства задавались для нормализованных образцов проката до 80 мм. У стали 20 предел текучести не меньше 245 Н/мм², временное сопротивление - не меньше 410 Н/мм². У стали 35 это 315 и 530 Н/мм², у стали 45 - 355 и 600 Н/мм².
Твёрдость сортового проката без термической обработки не должна была превышать 255 НВ, а калиброванного нагартованного - 269 НВ. Прокат делили на группы качества поверхности 2ГП и 3ГП, а по заказу - 1ГП для горячей осадки. Макроструктура не должна была иметь усадочной раковины, пузырей, трещин и флокенов.
Чем отличается действующий ГОСТ 1050-2013
Новый стандарт называется шире и охватывает металлопродукцию из нелегированных качественных и специальных сталей. Нормы свойств для основных марок остались прежними: у стали 20 те же 245 и 410 Н/мм², а твёрдость без термообработки ограничена теми же 255 НВ. Приёмку партии он связывает с документом о качестве по ГОСТ 7566.
Номер ГОСТ 1050-88 до сих пор встречается в старых стандартах на крепёж, в паспортах на сталь и в наших карточках. Для новых заказов достаточно заменить его на ГОСТ 1050-2013, сохранив марку стали. Сама марка при этом не меняется.
Частые вопросы
Нет, стандарт не действует с 1 января 2015 года. В России действует ГОСТ 1050-2013. В новых договорах указывайте его номер.
Предел текучести не меньше 245 Н/мм², временное сопротивление не меньше 410 Н/мм². Эти нормы относятся к нормализованным образцам проката до 80 мм. В ГОСТ 1050-2013 для стали 20 стоят те же значения.
Он описывает не саму накладку, а сталь, из которой её делают. Размеры накладки задаёт отдельный стандарт. Номер ГОСТ 1050 в карточке говорит только о марке стали.
Источник текста - официальное издание стандарта 2010 года. Дата введения, замена и область применения сверены с каталогом Института стандартизации. Сам документ можно открыть на этой странице выше.
Материалы по ГОСТ 1050-88
Пришлите объём и адрес — посчитаем стоимость с доставкой.
