ГОСТ Р 52644-2006: отменённый стандарт на болты высокопрочные

Стандарт не действует. Стандарт отменён, заменяющего стандарта нет. По каталогу Института стандартизации срок его действия закончился 1 июля 2018 года, а запись о заменяющем документе в карточке отсутствует. Эта страница оставлена как справка: номер ГОСТ Р 52644-2006 до сих пор стоит в проектах мостов и металлоконструкций, в паспортах на болты и в наших карточках.

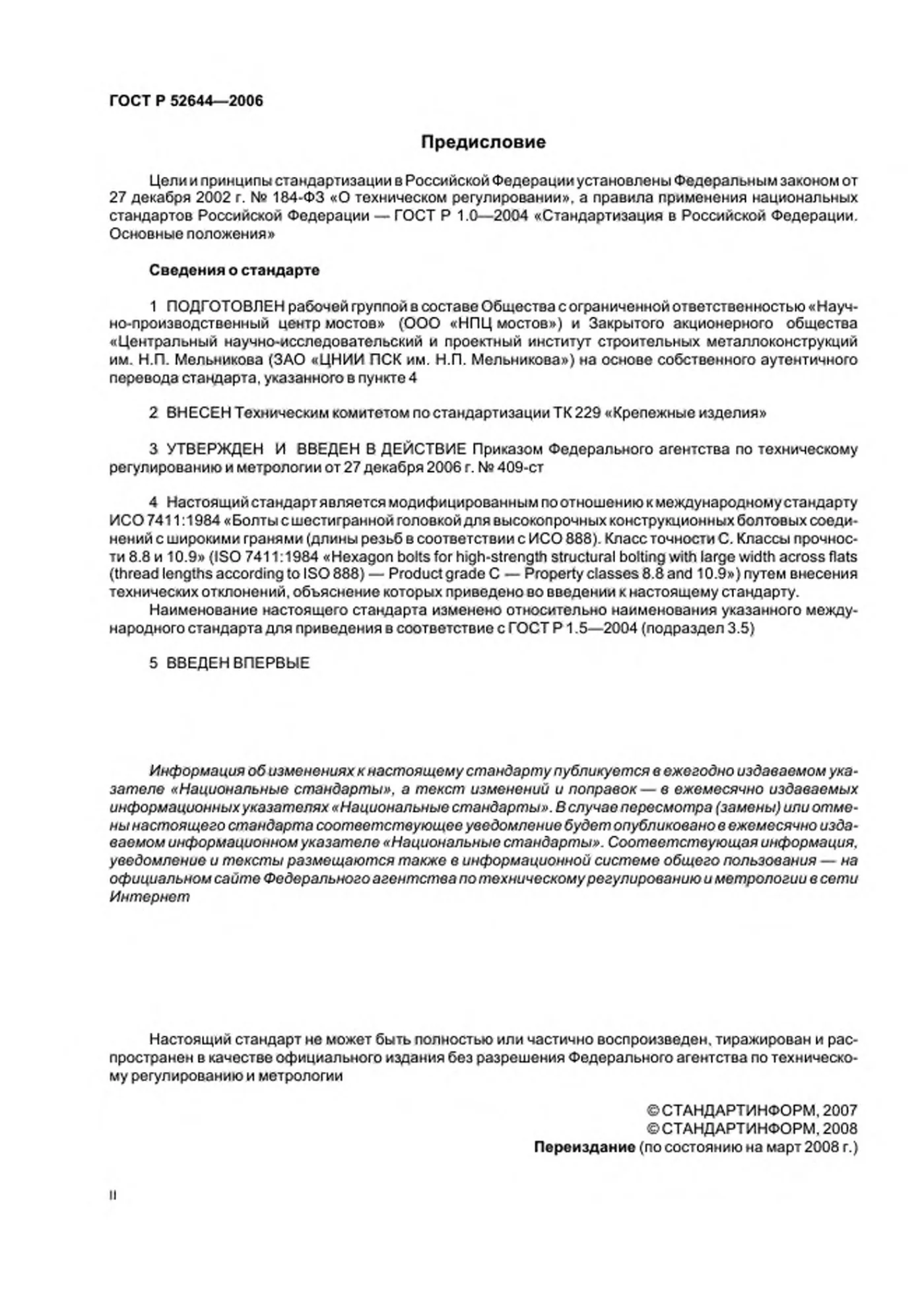

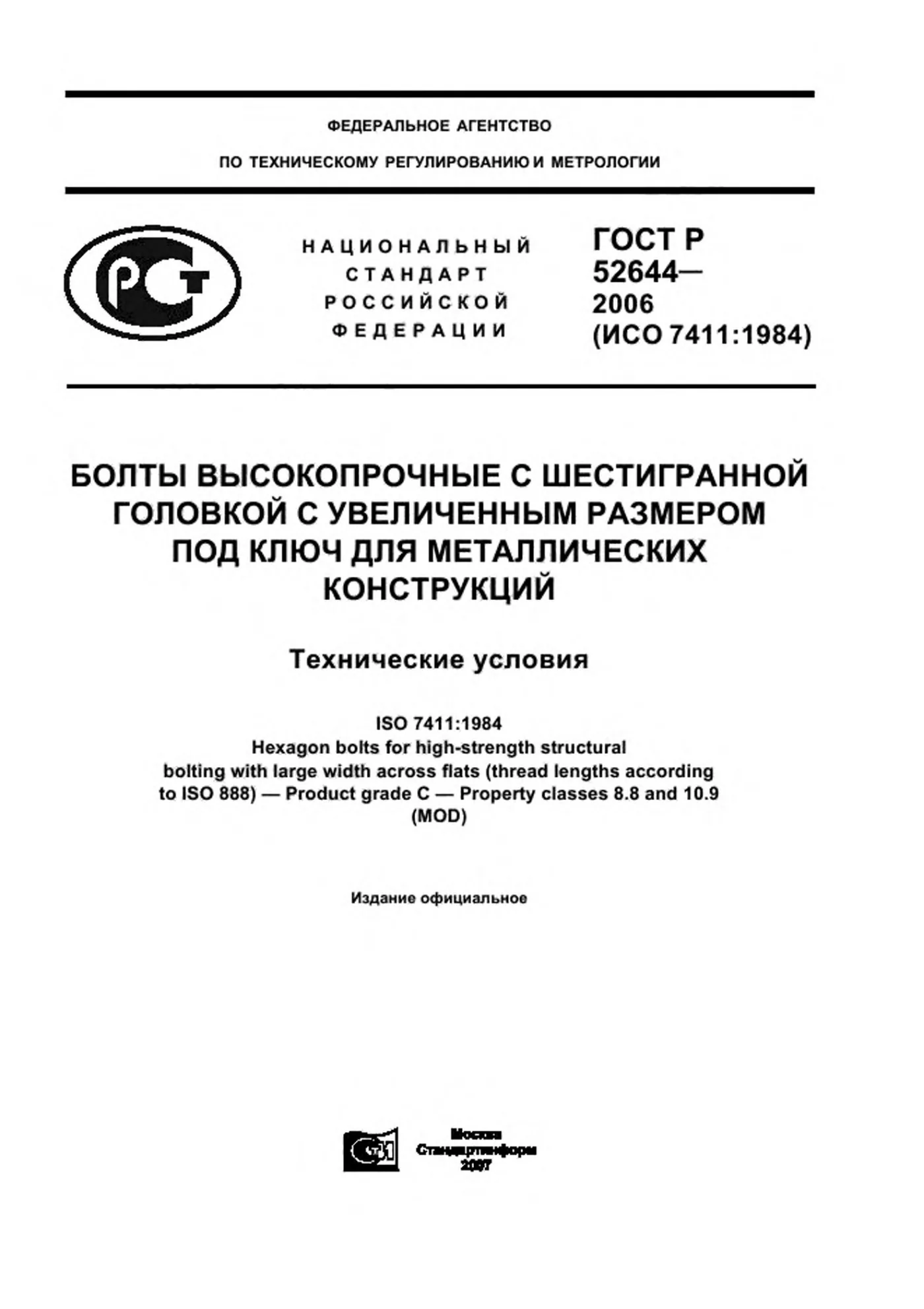

ГОСТ Р 52644-2006 - национальный стандарт России на болты с увеличенным размером под ключ: высокопрочные, с шестигранной головкой, для металлоконструкций. Его утвердил приказ Ростехрегулирования от 27 декабря 2006 года № 409-ст, а введён он с 1 января 2008 года. Стандарт модифицирован по отношению к международному стандарту ИСО 7411:1984 и подготовлен НПЦ мостов и ЦНИИПСК имени Н. П. Мельникова.

Какие болты высокопрочные описывал стандарт

Стандарт охватывал болты с резьбой от М16 до М48, причём размеры М42 и М48 добавлены к международному тексту, а М12 из него исключены. Резьба с полем допуска 6g, класс точности В, классы прочности от 6.8 до 12.9 по ГОСТ Р 52643. Кроме основного исполнения тела и головки, приложение А давало ещё варианты, которые выбирают по согласованию с потребителем.

Болты выпускали без покрытия или с покрытием, например цинковым термодиффузионным по ГОСТ Р 9.316. Толщина покрытия ограничивалась от 25 мкм для М16 до 50 мкм для болтов от М30 до М48. Гайки к ним шли по ГОСТ Р 52645, шайбы по ГОСТ Р 52646, а общие правила приёмки задавал ГОСТ Р 52643.

Затяжка, масса и маркировка

Для натяжения болтового соединения на заданное усилие изготовитель отвечал за коэффициент закручивания пары болта и гайки. С нормальным покрытием и смазкой он должен был лежать от 0,14 до 0,20, с произвольным покрытием - от 0,11 до 0,20. Справочное приложение Б давало теоретическую массу: например, тысяча болтов М24 длиной 90 мм основного исполнения весит 473 кг.

Изменение № 1 ввели с 1 июля 2011 года. Оно прямо назвало строительство мостов в области применения и распространило стандарт на все макроклиматические районы, хотя первая редакция говорила только об умеренном и холодном климате. Заодно изменение уточнило размеры под ключ и ссылки на стандарты допусков.

Где ещё встречается номер ГОСТ Р 52644-2006

Номер ГОСТ Р 52644-2006 стоит в проектах мостов и стальных конструкций, выпущенных до 2018 года, в паспортах на болты и в спецификациях на комплекты болтов с гайками и шайбами. Раз заменяющего стандарта нет, документ, по которому принимают болты, нужно прямо назвать в договоре. Сверьте его с проектом и с документом о качестве завода.
